RS Pro RSSM-20H10 Kurzanleitung
Verwandte Anleitungen für RS Pro RSSM-20H10
Inhaltszusammenfassung für RS Pro RSSM-20H10

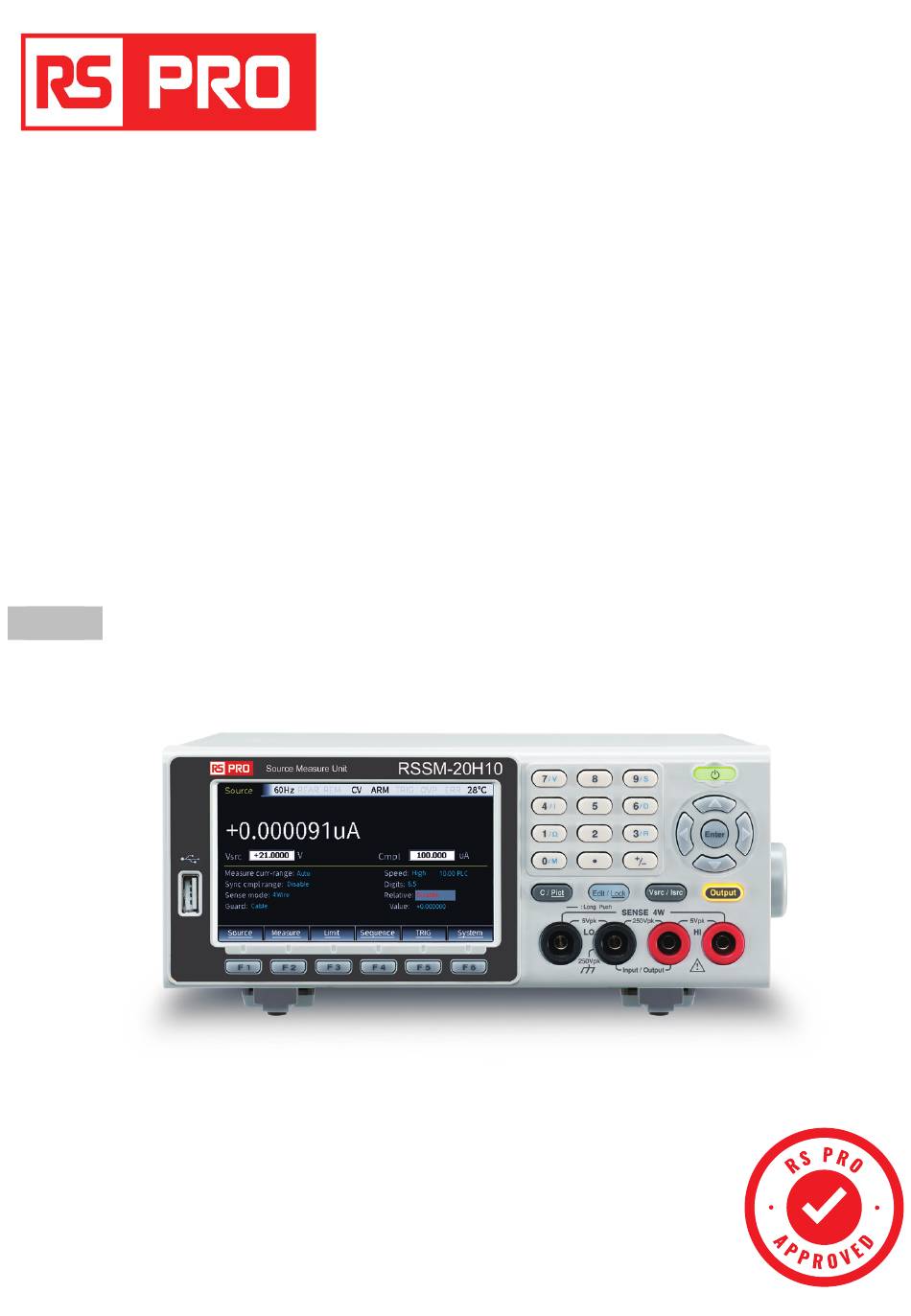

- Seite 1 Kurzanleitung RSSM-20H10 Lagernummer: 2602861 rspro.com...
- Seite 2 Garantien hinsichtlich der Handelsüblichkeit und der Eignung für einen bestimmten Zweck, sind auf die oben angegebenen Fälle begrenzt. RS PRO ist nicht haftbar für die entgangene Nutzung des Geräts und auch nicht für sonstige zufällig entstandene Schäden und Folgeschäden, Ausgaben oder Vermögenseinbuß...
- Seite 3 ICHERHEITSHINWEISE Sicherheitssymbole Diese Sicherheitssymbole werden in diesem Handbuch bzw. auf dem Produkt verwendet. Warnung: Diese Hinweise warnen vor Bedingungen oder Warnung Handlungen, die zu Verletzungen oder zum Tode führen können. Vorsicht: Diese Hinweise warnen vor Bedingungen oder Handlungen, die Beschä digungen am Produkt oder an Vorsicht anderen Produkten verursachen kö...
-
Seite 4: Netzkabel Fü R Groß Britannien/Nordirland
Netzkabel fü r Groß britannien/Nordirland Wird das Oszilloskop in Groß britannien/Nordirland verwendet, stellen Sie sicher, dass das Netzkabel folgenden Sicherheitsanforderungen gerecht wird. VORSICHT: DIESER ANSCHLUSS IST ZU ERDEN. WICHTIG: Die Farben der in diesem Leiter enthaltenen Drä hte sind wie folgt zuzuordnen: Grün/ Gelb: Erdungsklemme... -
Seite 5: Rste Schritte
RSTE SCHRITTE Hauptmerkmale • Die Geschwindigkeit des Lüfters ist geräuscharm Merkmale thermostatisch gesteuert. • Kompakt, erf?llt die Anforderungen einer H?he von 2 HE und einer Breite von 1/2 Rack. • 4,3-Zoll-TFT-LCD-Display. • Konstantspannungs- und Konstantstrombetrieb. • Steuertaste für den vorderen und hinteren Ausgang (Vorne/ Hinten). - Seite 6 • Messwert- und Setup-Speicherung, bis zu 2500 Messwerte und sechs Speicherbereiche (vier Benutzereinstellungen, zwei Werkseinstellungen) künnen gespeichert und abgerufen werden. Schnittstelle • USB-Fernbedienung. • RS-232-Fernbedienung. • GPIB-Fernbedienung. • LAN-Fernbedienung. rspro.com...
- Seite 7 Aussehen Frontseite Ü bersicht RSSM-20H10 RSSM-20H10 Source Measure Unit DC Source Meter Enter Output 5Vpk 250Vpk 5Vpk 250Vpk Beschreibung 1. Funktionstasten 2. Vordere Eingangs-/ Ausgangsanschlüsse 3. Pfeiltasten 4. Standby-Einschalttaste 5. Ziffernblock und sekundäre 6. LCD Funktionstaste 7. USB-Host- Anschluss 8. Zusatzfunktionstasten...
- Seite 8 Rückseite Ü bersicht WARNING GPIB 100-240VAC RS232 SLOWBLOW 50/60Hz SENSE INPUT/ GUARD T2.0 OUTPUT PEAK 250V 250V PEAK PEAK PEAK PEAK 250Vpk SENSE Beschreibung 1. Hauptnetzschalter 2. GPIB-Anschluss 3. LAN-Anschluss 4. USB-Anschluss 5. Eingangs-/Ausgangsanschlüsse 6. Kühlkörperlüfter auf der Rückseite 7. Digitaler I/O-Anschluss 8.
- Seite 9 2. Schließ en Sie das weibliche Ende des mitgelieferten Kabels an Schließ en Sie das Netzkabel an die Netzsteckdose auf der Rückseite an. Das mit RSSM-20H10 gelieferte Netzkabel verfügt über eine separate Erdung zur Verwendung mit geerdeten Vorsicht Steckdosen. Wenn die richtigen Verbindungen hergestellt sind, wird das Instrumentengehäuse über das Erdungskabel...
- Seite 10 Sekunden lang und der Standby-Netzschalter wird gelb Standby-Netzs chalter ein Einschalt- Beim Einschalten führt der RSSM-20H10 Selbsttests an sequenz seinem EPROM und RAM durch. Wenn ein Fehler erkannt wird, zeigt das Instrument kurzzeitig eine Fehlermeldung an und die ERR-Anzeige schaltet sich ein.
-
Seite 11: Echnische Daten
ECHNISCHE DATEN Die technischen Daten gelten, wenn die RSSM-20H10 mindestens 30 Minuten lang bei +20°C - +30°C eingeschaltet ist. Allgemeine Spezifikation Maximal Spannung ±210V Strom ±1.05A Leistung Spannungsauflösung 1uV Stromauflösung 10pA Gleichspan-nu Ausgangsspannung ±21V/ ±1,05A, ±210V/±105 mA ngsquelle Strombegrenzung Min. 0,1% des Bereichs Programmierung 1uV, ±200,000mV Bereich... - Seite 12 Temperatur Koeffizient ± (0,15 x Genauigkeitsangabe)/°C (0°–18°C & 28°–50°C) Gleichstrom-q Ausgangstrom ±1,05A /±21V, ±105 mA /±210V uelle Spannungsgrenze Min. 0,1% des Bereichs Programmierte 10pA, ±1,00000uA Bereich Quellenauflösung 100pA, ±10,0000uA Bereich 1nA, ±100,000uA Bereich 10nA, ±1,00000mA Bereich 100nA, ±10,00000mA Bereich 1uA, ±100,000mA Bereich 10uA, ±1,00000A Bereich Programmierte Quelle ±(0,035%+600pA), ±1,00000uA Bereich...
- Seite 13 (0°–18°C & 28°–50°C) Umgebungstemperatur: -10˚C ~ 70˚C Speicherumge- Relative Luftfeuchtigkeit: ≤70% bung Energiequelle AC 100V/120V/220V/230V±10%, 50/60Hz Energie- verbrauch Abmessungen 214 (B) x 86 (H) x 356,5 (T) mm Gewicht Ca. 4,8kg Weitere detaillierte Spezifikationen zum RSSM-20H10 finden Sie im RSSM-20H10-Benutzerhandbuch.
- Seite 14 EC-Konformitätserklärung Wir erklären, dass das mit der CE-Kennzeichnung bezeichnete Produkt alle technischen Beziehungen erfüllt, die fur das Produkt im ü Geltungsbereich des Raes gelten: Richtlinie: EMV; LVD; WEEE; RoHS Das Produkt entspricht den folgenden Normen oder anderen normativen Dokumenten: ◎ EMV Elektrische Geräte für Mess-, Kontroll- und Laborgeräte EN 61326-1 –EMV-Anforderungen...
- Seite 15 Afrika RS Components SA P.O. Box 12182, Vorna Valley 1686 20 Indianapolis Street, Kyalami Business Park Kyalami, Midrand, South Africa Asien RS Components Ltd. Suite 1601, Level 16, Tower 1, Kowloon Commerce Centre, 51 Kwai Cheong Road, Kwai Chung, Hong Kong China RS Components Ltd.
