Bedienungsanleitung für das Transportsystem
PyroBubbles
PyroBubbles
der Verpackungsgruppe I
für Lithium-Ionen- und Lithium-Metall-Zellen und -Batterien
Anleitung vor Gebrauch sorgfältig lesen und für späteres
® -
LionGuard® M-Box X1
® -
LionGuard® M-Box X2
Nachschlagen aufbewahren.
v1.00 (27.07.2017)
Werbung
Verwandte Anleitungen für Genius PyroBubbles LionGuard M-Box X1
Inhaltszusammenfassung für Genius PyroBubbles LionGuard M-Box X1
- Seite 1 Bedienungsanleitung für das Transportsystem PyroBubbles ® - LionGuard® M-Box X1 PyroBubbles ® - LionGuard® M-Box X2 der Verpackungsgruppe I für Lithium-Ionen- und Lithium-Metall-Zellen und -Batterien Anleitung vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. v1.00 (27.07.2017)
- Seite 2 Inhaltsverzeichnis Produktbeschreibung ...................... 3 Technische Daten ......................3 Komponenten ......................4 Sicherheitshinweise ......................5 Bestimmungsgemäßer Gebrauch ................5 Informationen zu PyroBubbles® .................. 5 Verwendung ........................5 Lagern .......................... 5 3.1.1 Sicherheitshinweise ....................5 3.1.2 Lagerhinweise ......................6 Transport ........................6 3.2.1 Sicherheitshinweise ....................
- Seite 3 1 Produktbeschreibung 1.1 Technische Daten M-Box X1 M-Box X2 Behälteraußenmaße in mm (L x B x H) 1199 x 799 x 792 1199 x 799 x 1252 Behälterinnenmaße in mm (L x B x H) 1076 x 676 x 640 1076 x 676 x 1100 Maximale Bruttomasse in kg 4A/X350/S/../D/BAM...

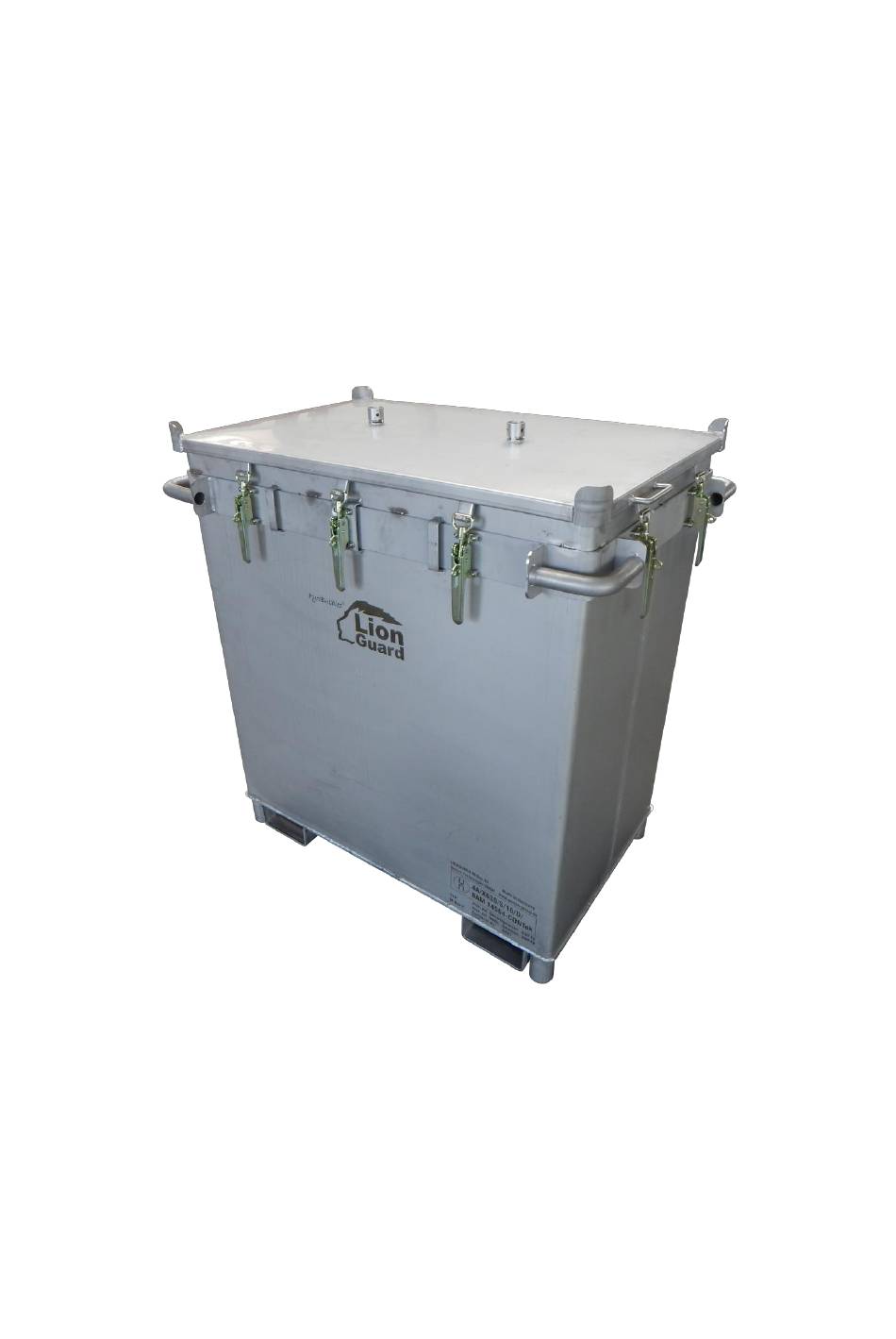

- Seite 4 1.2 Komponenten Abb. 1: LionGuard® M-Box X2 im geschlossenen Zustand Deckel Verschlussöse Sicherheitsventil 10 Verschlusshaken Griff 11 Kontermutter Anfahrschutz 12 Scharnierbolzen (nur bei Version mit Einfahrschuh klappbarem Deckel) Spannverschluss 13 Scharniersplint (nur bei Version mit klapp- Sperrriegel barem Deckel) Verschlusshebel...
- Seite 5 2 Sicherheitshinweise 2.1 Bestimmungsgemäßer Gebrauch Der Transportbehälter dient dem Transport von Lithium-Ionen- und Lithium-Metall-Zellen und -Batterien. Der Transportbehälter darf nur in unbeschädigtem und nicht modifiziertem Zu- stand verwendet werden. Die Unversehrtheit des Transportbehälters ist vor jeder Verwendung zu überprüfen. 2.2 Informationen zu PyroBubbles® PyroBubbles®...
- Seite 6 3.1.2 Lagerhinweise PyroBubbles® müssen an einem trockenen Ort gelagert werden. Der Transportbehälter sollte bei Temperaturen zwischen +5 °C und +25 °C, vor direkter Son- neneinstrahlung geschützt und trocken gelagert werden, um die Dichteigenschaften des Dich- tungsgummis im Sinne der DIN 7716 (Richtlinie für Lagerung, Wartung und Reinigung von Gummierzeugnissen) zu erhalten.
- Seite 7 Unter die Füße des Transportbehälters müssen Antirutschmatten gelegt werden, um den Haft- widerstand zu erhöhen. Die Ladungssicherung erfolgt durch Niederzurren mit Spanngurten, die über den Deckel gelegt werden. 3.3 Öffnen des Transportbehälters 3.3.1 Arbeitsablauf 1. Der Transportbehälter ist im Auslieferungszustand durch die Spannverschlüsse verschlossen.
- Seite 8 4. Drücken Sie den Verschlusshebel wieder nach unten bis der Sperrriegel selbsttätig einrastet. 5. Wiederholen Sie die Schritte 2 bis 4 für alle Spannverschlüsse. 6. Öffnen Sie den Deckel vorsichtig unter Benutzung des seitli- chen Griffs. 3.4 Verpacken des Gefahrguts 3.4.1 Sicherheitshinweise Warnung Vergiftungsgefahr durch aus der Batterie austretende giftige Stoffe...
- Seite 9 3.4.2 Verpackungshinweise Die Abstände der Batterie zu den Behälterwänden ist abhängig von der Batterie (Bauform, Energiegehalt, Zustand, etc.). Falls die Mindestabstände nicht in den Transportfestlegungen festgelegt sind, wird ein Mindestabstand von 15 cm zu den Behälterwänden und 20 cm zum Boden und zum Deckel empfohlen.
- Seite 10 5. Verschließen Sie den Transportbehälter (siehe Abschnitt 3.5.2). 3.5 Verschließen des Transportbehälters 3.5.1 Änderung des Spannwegs der Spannverschlüsse 1. Lösen Sie die Kontermutter. 2. Verringern Sie den Spannweg durch Drehen der Verschluss- öse entgegen dem Uhrzeigersinn. Verlängern Sie den Spann- weg durch Drehen der Verschlussöse im Uhrzeigersinn.
- Seite 11 3.5.2 Arbeitsablauf 1. Legen Sie die Verschlussösen so um, dass diese einen rechten Winkel mit der Behälterwand einschließen. ca. 90° Vorsicht Klemmgefahr an zwischen Deckel und Transportbehälter Geringe Verletzungen der Finger und der Hände Arbeitshandschuhe tragen. Nicht mit den Fingern oder den Händen zwischen Deckel und Transportbehälter gelangen.
- Seite 12 4. Legen Sie die Verschlussöse in den Verschlusshaken ein. 5. Im unbelasteten Zustand soll der Verschlusshebel in einem Winkel von etwa 45° zur Behälterwand stehen. Gegebenen- falls müssen Sie den Spannweg des Spannverschlusses verän- dern (siehe Abschnitt 3.5.1). ca. 45° 6.
- Seite 13 3.6 Abnehmen und Befestigen des Deckels 3.6.1 Sicherheitshinweise Vorsicht Verletzungsgefahr beim Heben des Deckels Geringe bis mittlere Verletzungen am Oberkörper Bewegen des Deckels immer durch zwei Personen durchführen. 3.6.2 Abnehmen des Deckels 1. Lösen Sie die Spannverschlüsse nach den Schritten 1 bis 5 des Abschnitts 3.3.1.
- Seite 14 3.6.3 Befestigen des Deckels 1. Setzen Sie den Deckel mittig auf den Transportbehälter auf 2. Stecken Sie die Scharnierbolzen durch die Langlöcher im Be- hälter und die Löcher im Deckel. 3. Stecken Sie eine Unterlegscheibe auf den Scharnierbolzen und sichern Sie diesen durch Hindurchstecken eines Splintes. Biegen Sie die Drahtenden um.
- Seite 15 3.7 Entnahme des Gefahrguts 3.7.1 Sicherheitshinweise Sind am Transportbehälter Ablagerungen, Verfärbungen oder ein stechender Geruch feststell- bar, so müssen Sie von einem Austritt des Elektrolyts oder einem thermischen Durchgehen der Batterie ausgehen. Gefahr Vergiftungsgefahr durch giftige, teilweise geruchlose Gase und giftige Stoffe Schwere bis tödliche Verletzungen Nach einem thermischen Durchgehen der Zellen oder Batterie oder dem Austritt von Elektrolyt Transportbehälter nur mit auf den Gefahrstoff abgestimmter...
- Seite 16 den Einfahrschuhen über einem Gitterrost an. 3. Drehen Sie den Transportbehälter langsam bis die Batterie an den Behälterrand gerutscht ist. Achtung Bei einem zu schnellen Drehen kann die Batterie beim Rutschen an die Behälterwand den Behälter stark beschädigen. 4. Drehen Sie den Transportbehälter weiter bis eine Gesamtdrehung von 180° erreicht ist. Die Batterie fällt auf den Gitterrost, während die PyroBubbles®...
- Seite 17 Nicht kontaminierte PyroBubbles® können dem Baustoffrecycling zugeführt werden. Gefahr Vergiftungsgefahr durch Einatmen von kontaminiertem Staub Schwere bis tödliche Verletzungen Auf Kontamination abgestimmte Schutzausrüstung tragen. Kontaminierte PyroBubbles® müssen entsprechend ihrer Kontamination der fachgerechten Entsorgung zugeführt werden. 6 Kontaktdaten Genius Technologie GmbH Am Theresenhof 2 15834 Rangsdorf www.genius-group.de...
