MONTAGE- UND BEDIENUNGSANLEITUNG Aufladeregler R980-4 /-3 /-2 /-1

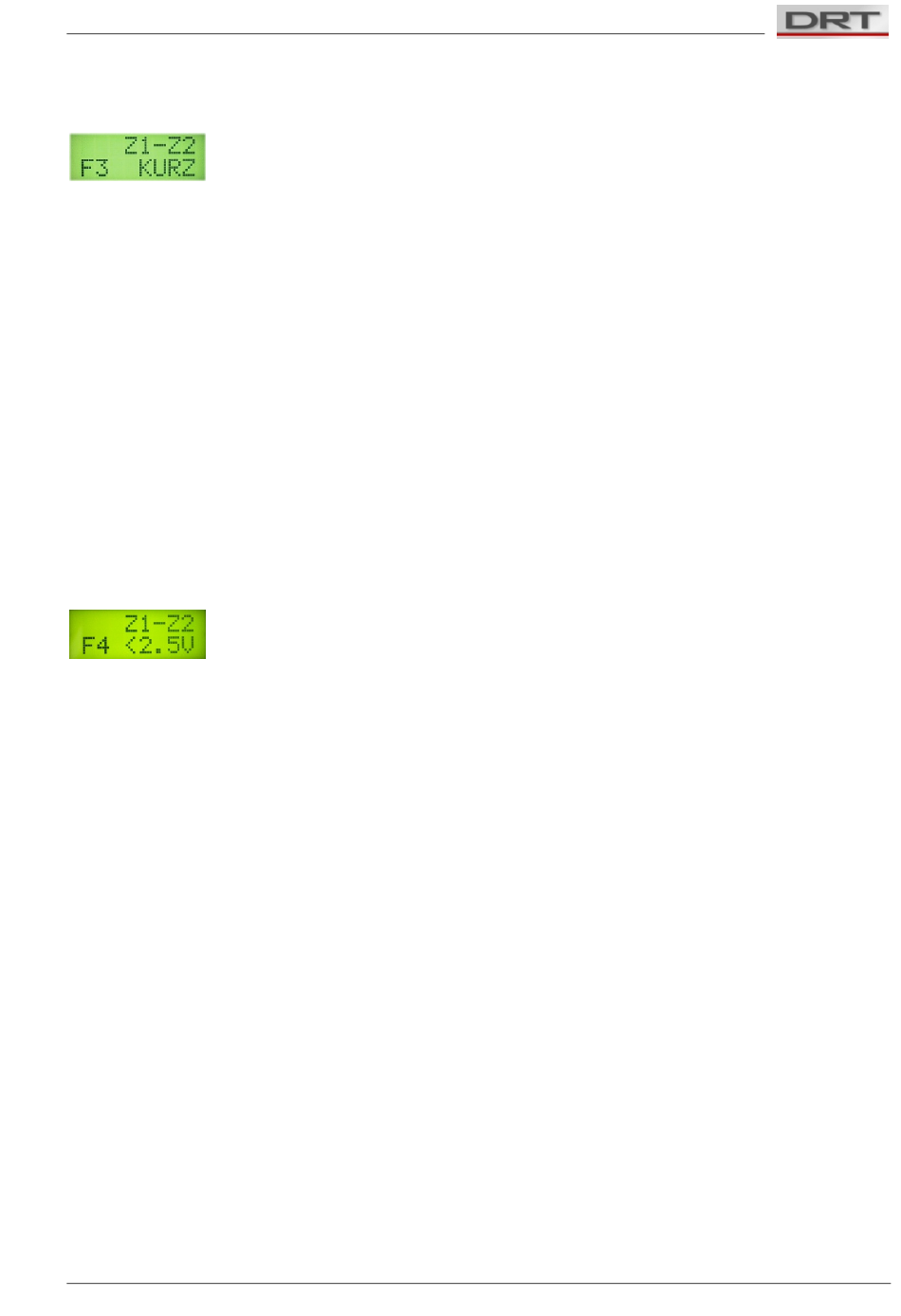

8.3.3 Fehler 3: Z1-Z2 Kurzschluss

Fehler 3 Z1-Z2 KURZSCHLUSS
Die Steuerspannungs-Leitung Z1-Z2 hat einen Kurzschluss, die Anschlussklemmen Z1-Z2 des
Aufladereglers sind kurzgeschlossen oder die Anschlüsse der ankommenden Z1-Z2-Leitung
sind vertauscht.
Fehleranalyse:
Bei Z1-Z2 KURZSCHLUSS bitte die Z1-Z2 Steuerleitungen abklemmen und mit einem Digitalmultime-
ter (Gleichspannung) den Spannungswert des ankommenden Kabels messen. Liegt die gemessene
Spannung im Bereich 2.65S...4.50S?
Wenn NEIN: Dann bitte die Bereitstellung der Steuerspannung Z1-Z2 am Zentralsteuergerät
überprüfen.
Wenn JA: Wird der Pluspol der gemessenen Spannung wie gefordert an Z1 bereitgestellt? Evtl.
waren die Anschlussdrähte Z1 und Z2 nur vertauscht an die Klemmen Z1-Z2 angeschlossen.
Falls Sie Unterstützung benötigen, wenden Sie sich bitte an die DRT-SERSICE-Hotline
(siehe Rückseite dieser Bedienungsanleitung).
8.3.4 Fehler 4: Z1-Z2 < 2.5V
Fehler 4 Z1-Z2 < 2.5S
Die Steuerspannungs-Leitung Z1-Z2 führt eine Gleichspannung, die kleiner ist als 2.5 Solt.
Fehleranalyse:
Bei Z1-Z2 KURZSCHLUSS bitte die Z1-Z2 Steuerleitungen abklemmen und mit einem Digitalmulti-
meter (Gleichspannung) den Spannungswert des ankommenden Kabels messen.
Liegt die gemessene Spannung im Bereich 2.65S...4.50S?
Wenn NEIN: Dann bitte die Bereitstellung der Steuerspannung Z1-Z2 am Zentralsteuergerät
überprüfen.
Wenn JA: Waren die Leitungen korrekt an die Klemmen Z1-Z2 angeschlossen? Evtl. waren
die Anschlussschrauben gelockert?
Falls Sie Unterstützung benötigen, wenden Sie sich bitte an die DRT-SERSICE-Hotline
(siehe Rückseite dieser Bedienungsanleitung).
8.3.5 Automatikbetrieb bei Fühlerbruch oder Fühlerkurzschluss
Bei Fühler-Bruch oder -Kurzschluss schaltet jeder Heizkreis individuell und vollautomatisch auf
den Sonderbetrieb um (siehe Kapitel „7.9", „Sonderbetrieb bei defektem oder nicht vorhandenem
Restwärmefühler"). Gleichzeitig wird eine Fehlermeldung zu dem betreffenden Fühler auf dem
Display ausgegeben und ein akustisches Signal ertönt alle 10 Sekunden.
www.drt24.de Seite 35
