5.4 LED Leuchten

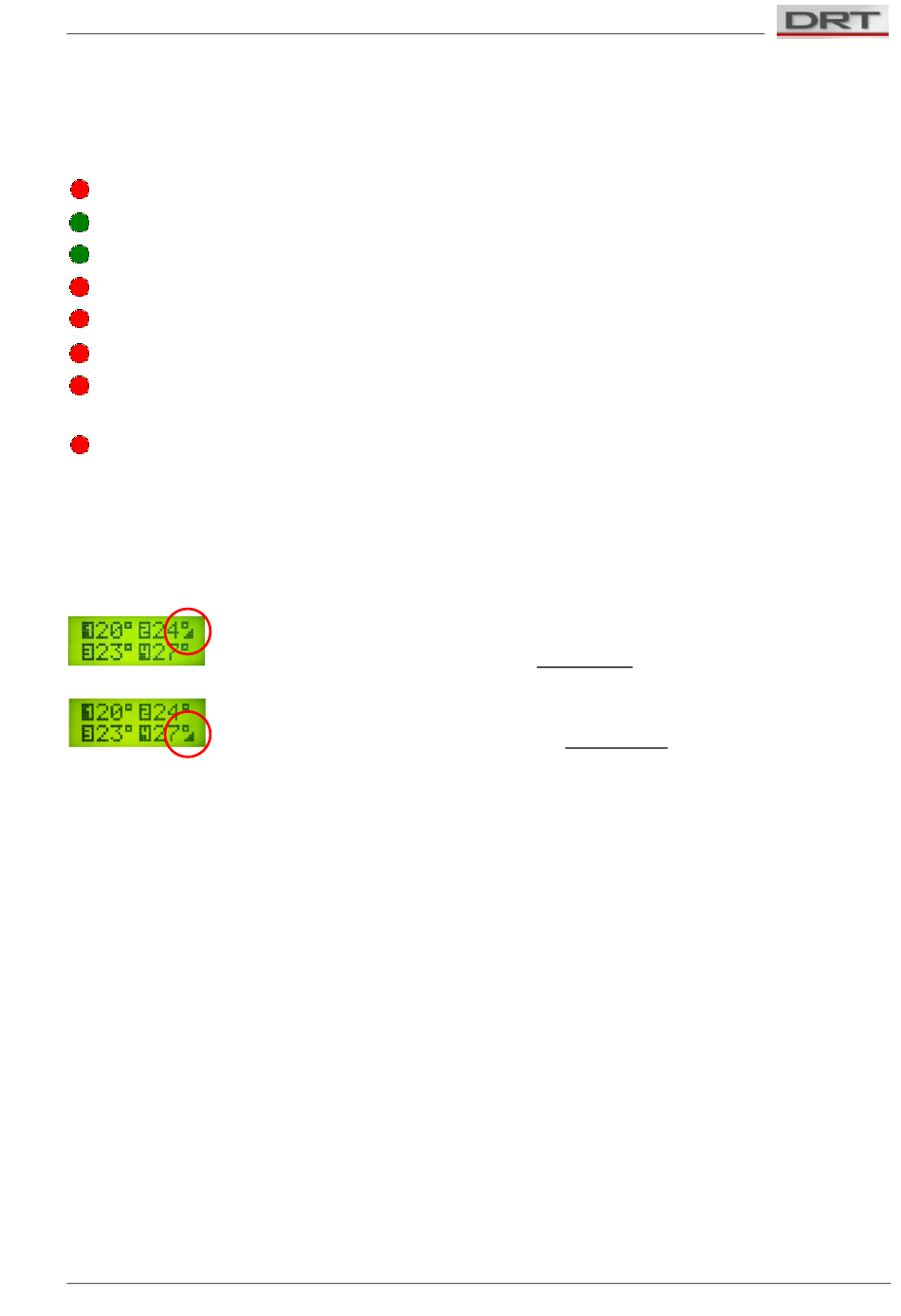

Der Aufladeregler R980 hat (bis zu) 8 verschieden farbige LEDs (Licht Emittierende Dioden),
die verschiedene Betriebszustände und Signale anzeigen:
L Anschluss „L"
LF Anschluss „LF"
ECO Statusanzeige
Serv Statusanzeige
S1 Anschluss „S1"
S2 Anschluss „S2"
S3 Anschluss „S3"
S4 Anschluss „S4"

5.5 Anzeige NACHT- / TAG-Betrieb

Der Aufladeregler R980 zeigt im HAUPTMENÜ immer an, ob aktuell der NACHT-Betrieb
oder der TAG-Betrieb in Funktion sind:
TAG-Betrieb Das kleine Dreieck wird oben rechts angezeigt.
NACHT-Betrieb Das kleine Dreieck wird unten rechts angezeigt.
Beim TAG-Betrieb (kleines Dreieck oben rechts) wird das eingestellte Ladeniveau „TAG" der einzel-
nen Räume für die Intensität der Aufladung zugrunde gelegt. Der NACHT-Betrieb führt die Intensi-
tät der nächtlichen Aufladung auf Basis der Einstellung „NACHT" durch (siehe auch Kapitel 6.1,
„Raumwahl und Einstellung des Ladeniveaus NACHT / TAG").

5.6 Abdunkelung des LCD-Displays

Wenn der Anwender (oder der SERSICE-Mitarbeiter) am Aufladeregler 5 Minuten lang keine Taste
drückt, wird die LCD-Anzeige zur Energieeinsparung dunkeler geschaltet. Der erste Tastendruck auf
eine der Folientasten schaltet dann automatisch die Hintergrundbeleuchtung wieder hell ein.
