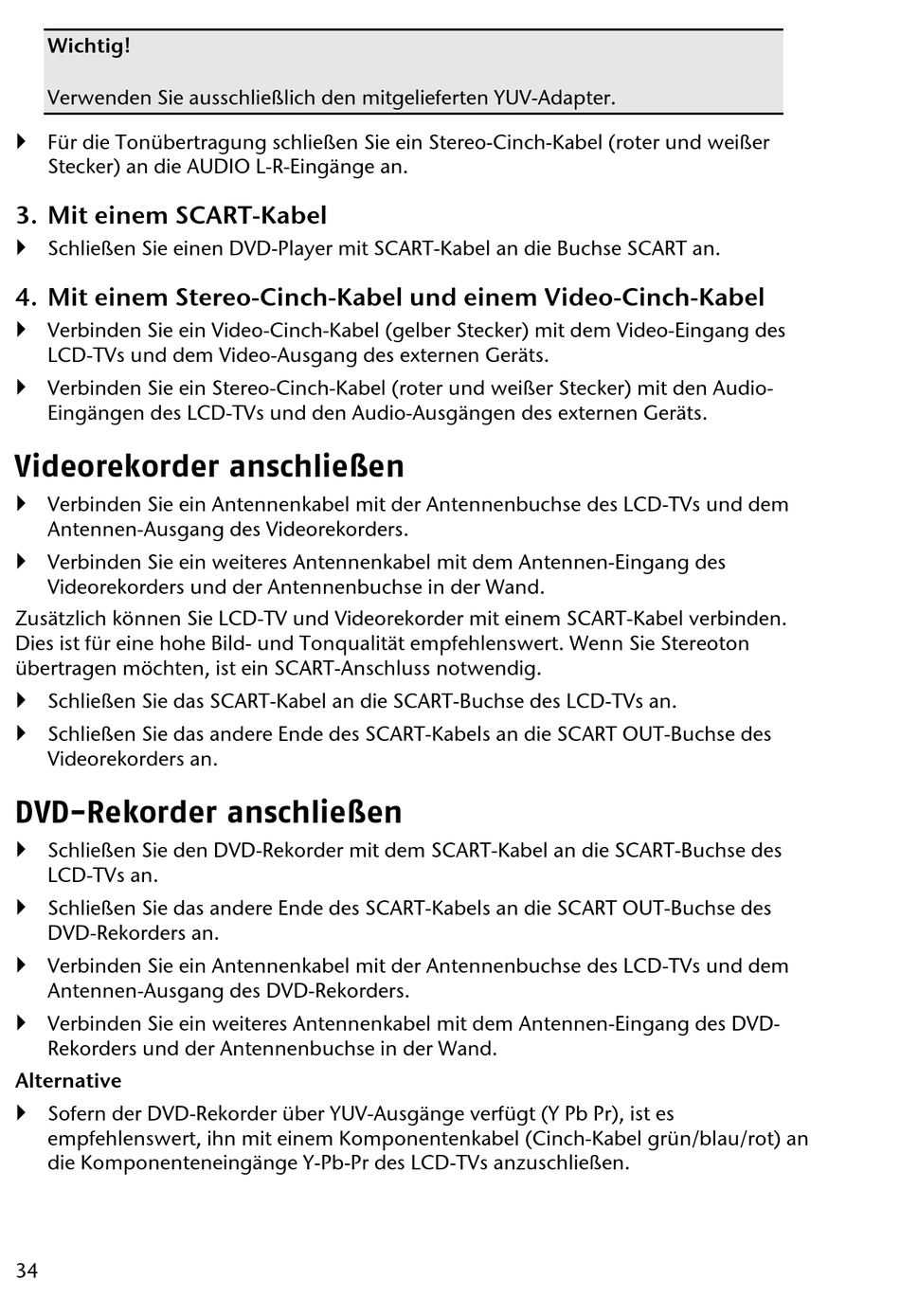

Wichtig!
Verwenden Sie ausschließlich den mitgelieferten YUV-Adapter.
Für die Tonübertragung schließen Sie ein Stereo-Cinch-Kabel (roter und weißer
Stecker) an die AUDIO L-R-Eingänge an.
3. Mit einem SCART-Kabel
Schließen Sie einen DVD-Player mit SCART-Kabel an die Buchse SCART an.
4. Mit einem Stereo-Cinch-Kabel und einem Video-Cinch-Kabel
Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem Video-Eingang des
LCD-TVs und dem Video-Ausgang des externen Geräts.
Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit den Audio-
Eingängen des LCD-TVs und den Audio-Ausgängen des externen Geräts.
Videorekorder anschließen
Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem
Antennen-Ausgang des Videorekorders.
Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des
Videorekorders und der Antennenbuchse in der Wand.
Zusätzlich können Sie LCD-TV und Videorekorder mit einem SCART-Kabel verbinden.
Dies ist für eine hohe Bild- und Tonqualität empfehlenswert. Wenn Sie Stereoton
übertragen möchten, ist ein SCART-Anschluss notwendig.
Schließen Sie das SCART-Kabel an die SCART-Buchse des LCD-TVs an.
Schließen Sie das andere Ende des SCART-Kabels an die SCART OUT-Buchse des
Videorekorders an.
DVD-Rekorder anschließen
Schließen Sie den DVD-Rekorder mit dem SCART-Kabel an die SCART-Buchse des
LCD-TVs an.
Schließen Sie das andere Ende des SCART-Kabels an die SCART OUT-Buchse des
DVD-Rekorders an.
Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem
Antennen-Ausgang des DVD-Rekorders.
Verbinden Sie ein weiteres Antennenkabel mit dem Antennen-Eingang des DVD-
Rekorders und der Antennenbuchse in der Wand.
Alternative
Sofern der DVD-Rekorder über YUV-Ausgänge verfügt (Y Pb Pr), ist es
empfehlenswert, ihn mit einem Komponentenkabel (Cinch-Kabel grün/blau/rot) an
die Komponenteneingänge Y-Pb-Pr des LCD-TVs anzuschließen.
34
