Inhaltszusammenfassung für Marantz Model 50

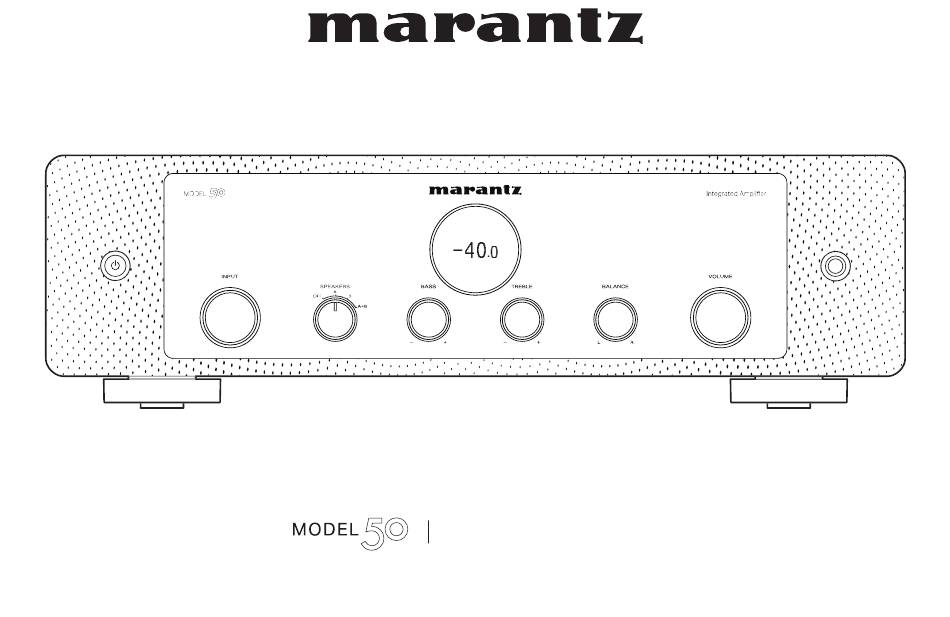

- Seite 1 Stereo-Vollverstärker Bedienungsanleitung...
- Seite 2 Dieses Gerät als Leistungsverstärker verwenden Bi-Wiring-Anschluss Aufnahme Anschließen der Subwoofer Anschließen eines Wiedergabegeräts Anschließen eines Aufnahmegeräts Anschluss eines Vorverstärkers oder Leistungsverstärkers Anschließen von Geräten mit Fernbedienungsanschlüssen Bedienung dieses Geräts mit der Fernbedienung ohne Sichtkontakt Remote-Anschluss von Marantz-Audiogeräten Anschließen des Netzkabels Vorderseite Rückseite Fernbedienung Index...
- Seite 3 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einstellungen Tipps Einstellen der Display-Helligkeit Tipps Festlegen des Standby-Automatik-Modus Fehlersuche Einstellen von Fernbediencodes Das Gerät lässt sich nicht einschalten oder schaltet sich ab Einstellen von Fernbediencodes für die Fernbedienung Es ist keine Bedienung über die Fernbedienung möglich Einstellen von Fernbediencodes für dieses Gerät Das Display des Geräts bleibt leer Es ist kein Ton zu hören...
- Seite 4 Einstellungen Tipps Anhang Vielen Dank für den Kauf dieses Marantz-Produkts. Um einen fehlerfreien Betrieb sicherzustellen, lesen Sie bitte sorgfältig dieses Handbuch, bevor Sie das Gerät in Betrieb setzen. Bewahren Sie diese Bedienungsanleitung nach der Lektüre zum späteren Nachschlagen auf. Zubehör Überprüfen Sie, ob folgende Teile im Lieferumfang des Produkts enthalten sind.
- Seite 5 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einlegen der Batterien HINWEIS 0 Beachten Sie folgende Hinweise, um Schäden oder ein Auslaufen der Batterien zu vermeiden: Öffnen Sie die Abdeckung in Richtung des Pfeils, und 0 Verwenden Sie neue und alte Batterien nicht zusammen. nehmen Sie sie ab.
- Seite 6 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Bezeichnung und Funktionen der Teile Vorderseite Weitere Informationen hierzu finden Sie auf der nächsten Seite. Vorderseite Rückseite Fernbedienung Index...
- Seite 7 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang F INPUT-Auswahlknopf Ermöglicht die Auswahl der Eingangsquelle. (v S. 27) G SPEAKERS-Auswahlknopf Wählt den Lautsprecher für die Audioausgabe aus. (v S. 27) H BASS-Regelungsknopf Diese Einstellung passt den Lautstärkepegel für den Bässe an. (v S. 28) I TREBLE-Regelungsknopf Diese Einstellung passt den Lautstärkepegel für den Diskant an.
- Seite 8 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Rückseite Weitere Informationen hierzu finden Sie auf der nächsten Seite. Vorderseite Rückseite Fernbedienung Index...
- Seite 9 C Lautsprecheranschlüsse (SPEAKERS) Ermöglichen den Anschluss eines mit der Fernbedienungsfunktion Ermöglichen den Anschluss von Lautsprechern. (v S. 14) kompatiblen Marantz-Audiogeräts. (v S. 22) I EXTERNAL/INTERNAL-Schalter Stellen Sie diesen Schalter auf “EXTERNAL”, um das Gerät zu bedienen, indem Sie die Fernbedienung auf das Audiogerät richten, das über den Fernbedienungsanschluss an dieses Gerät...
- Seite 10 Einstellungen Tipps Anhang Fernbedienung Die mit diesem Gerät gelieferte Fernbedienung kann einen Netzwerk-CD- Player von Marantz steuern. “Bedienung des Netzwerk-CD-Players” (v S. 11) o Bedienung dieses Geräts A Fernbedienungssignalsender Überträgt Signale von der Fernbedienung. (v S. 5) B INPUT-Tasten (ml) Ermöglicht die Auswahl der Eingangsquelle.
- Seite 11 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Bedienung des Netzwerk-CD-Players Ein Netzwerk-CD-Player von Marantz kann bedient werden. A Netztaste (CD X) B Taste zum Öffnen/Schließen des CD-Fachs (q) C Tasten zu Auswahl der Eingangsquelle D Systemtasten E QUEUE-Taste PROGRAM-Taste F ENTER-Taste...
- Seite 12 0 Bei manchen Produkten kann es vorkommen, dass die Fernbedienung nicht funktioniert. 0 c und e funktionieren nur, wenn der Fernbediencode auf “Netzwerk-CD-Player- Bedienungsmodus“ gestellt ist. Lesen Sie für genaue Informationen die Bedienungsanleitung Ihres Netzwerk-CD-Players von Marantz. Vorderseite Rückseite Fernbedienung...
- Seite 13 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Inhalt o Anschlusskabel Legen Sie sich die für die anzuschließenden Geräte erforderlichen Anschließen der Lautsprecher Kabel bereit. Anschließen eines Wiedergabegeräts Anschließen eines Aufnahmegeräts Lautsprecherkabel Anschluss eines Vorverstärkers oder Leistungsverstärkers Anschließen von Geräten mit Fernbedienungsanschlüssen Anschließen des Netzkabels Subwoofer-Kabel HINWEIS...
- Seite 14 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen der Lautsprecher o Anschließen der Lautsprecherkabel HINWEIS 0 Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher Achten Sie beim Anschließen der Lautsprecher an dieses Gerät darauf, anschließen. dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal sowie die 0 Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen Ausrichtung + (rot) und –...
- Seite 15 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um ihn festzuziehen. Kabelschuhstecker Vorderseite Rückseite Fernbedienung Index...
- Seite 16 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Lautsprecher A/B-Anschluss Dieses Gerät verfügt über zwei Paare von Lautsprecheranschlüssen (SPEAKER A und SPEAKER B). An jedes Paar Anschlüsse kann ein Paar Lautsprecher angeschlossen werden, und insgesamt können zwei Lautsprecherpaare angeschlossen werden. Von den Anschlussbuchsen SPEAKERS A und SPEAKERS B wird dasselbe Signal ausgegeben. Wenn nur ein Paar Lautsprecher angeschlossen wird, sollten entweder die Anschlüsse SPEAKERS A oder SPEAKERS B genutzt werden.
- Seite 17 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Bi-Wiring-Anschluss Bei dieser Anschlussweise werden Signalinterferenzen zwischen den Hochtönern und Tieftönern verringert, wodurch die Wiedergabequalität verbessert wird. Bei der Verwendung von Bi-Wiring mit entsprechenden Lautsprechern schließen Sie die Mittel- und Hochbereich-Anschlüsse an SPEAKERS B (oder SPEAKERS A) an und die Anschlüsse des Bassbereichs an SPEAKERS A (oder SPEAKERS B).
- Seite 18 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen der Subwoofer Verwenden Sie zum Anschließen des Subwoofers ein Subwoofer-Kabel. Subwoofer 0 Die Lautstärke des Subwoofers ist mit der Lautstärke des Lautsprechers A verknüpft. 0 Bei diesem Gerät erfolgt keine Ausgabe an den Subwoofer, wenn es nicht so eingestellt wurde, dass Audio über den Anschluss SPEAKERS A ausgegeben wird. (v S.
- Seite 19 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen eines Wiedergabegeräts An dieses Gerät können Sie Schallplattenspieler, Tuner, Blu-ray Disc-Player und Netzwerk-Audio-Player anschließen. Dieses Gerät ist kompatibel mit Schallplattenspielern, die mit einem MM-Tonabnehmer (Moving Magnet) ausgestattet sind. Wenn Sie einen Schallplattenspieler mit einem MC-Tonabnehmer (Low Output Moving Coil) anschließen, verwenden Sie einen handelsüblichen MC-Vorverstärker oder einen Aufwärtstransformator.
- Seite 20 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen eines Aufnahmegeräts Aufnahmegerät AUDIO OUT AUDIO IN HINWEIS 0 Stecken Sie den Überbrückungsstecker niemals in die Aufnahme-Ausgangsanschlüsse (AUDIO OUT RECORDER). Das führt möglicherweise zu einem Schaden am Gerät. Vorderseite Rückseite Fernbedienung Index...
- Seite 21 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschluss eines Vorverstärkers oder Leistungsverstärkers Schließen Sie einen Leistungsverstärker an das Gerät an, um ihn als Vorverstärker zu verwenden, oder einen Vorverstärker, um ihn als Leistungsverstärker zu verwenden. Vorverstärker Leistungsverstärker AUDIO AUDIO 0 Wenn Sie einen Vorverstärker anschließen und diesen als Leistungsverstärker verwenden, stellen Sie die Eingangsquelle auf “PWR AMP”. (v S. 29) 0 Dieses Gerät gibt das Audiosignal nicht über die PRE OUT-Anschlüsse aus, wenn die Einstellung der Lautsprecherausgabe ausgeschaltet ist.
- Seite 22 Fernbedienung ohne Sichtkontakt Audiogeräten Sie können einen externen IR-Empfänger an die REMOTE CONTROL- Sie können Fernbedienungssignale übertragen, indem Sie ein Marantz- Anschlüsse anschließen, um dieses Gerät ohne Sichtkontakt mit der Audiogerät mithilfe des mitgelieferten Fernbedienungskabels an die mitgelieferten Fernbedienung zu bedienen. Dies kann erforderlich sein, REMOTE CONTROL IN/OUT-Anschlüsse anschließen.
- Seite 23 0 Diese Einstellung deaktiviert den Empfang des Fernbedienungssensors dieses Geräts. 0 Um das Gerät zu bedienen, richten Sie die Fernbedienung auf den Fernbedienungssensor des Marantz-Audiogeräts. 0 Stellen Sie den Schalter auf “INTERNAL”, um das Gerät ohne Anschluss eines Marantz-Audiogeräts zu verwenden.
- Seite 24 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen des Netzkabels Wenn alle Anschlüsse hergestellt wurden, schließen Sie den Netzstecker an die Steckdose an. Zur Haushaltssteckdose (230 V Wechselstrom, 50/60 Hz) Netzkabel (im Lieferumfang enthalten) Vorderseite Rückseite Fernbedienung Index...
- Seite 25 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Inhalt Stromversorgung einschalten Umschalten der Stromversorgung auf Standby Auswählen der Lautsprecher für die Audioausgabe Auswählen der Eingangsquelle Einstellung der Lautstärke Vorübergehendes Ausschalten des Tons (Stummschaltung) Anpassen des Klangs und der Balance Wiedergabe im Source Direct-Modus Abspielen von CDs Dieses Gerät als Leistungsverstärker verwenden Aufnahme...
- Seite 26 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Stromversorgung einschalten AMP X Drücken Sie zum Einschalten des Geräts auf AMP X. Das Display schaltet sich ein. 0 Sie können zum Einschalten aus dem Standby-Modus auch auf X am Hauptgerät drücken. SOURCE DIRECT Umschalten der Stromversorgung auf Standby INPUT...
- Seite 27 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Auswählen der Lautsprecher für die Auswählen der Eingangsquelle Audioausgabe Verwenden Sie INPUT ml, um die Eingangsquelle für die Wiedergabe auszuwählen. Drehen Sie den SPEAKERS-Auswahlknopf am Die ausgewählte Eingangsquelle wird auf dem Display angezeigt. Hauptgerät, um das für die Wiedergabe zu verwendende Lautsprechersystem auszuwählen.
- Seite 28 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Vorübergehendes Ausschalten des Wiedergabe im Source Direct-Modus Tons (Stummschaltung) Die Signale passieren nicht die Toneinstellschaltung (BASS, TREBLE und BALANCE), wodurch die Wiedergabe mit einer höheren Klangqualität erfolgt. Drücken Sie auf :. Drücken Sie auf SOURCE DIRECT, um den Source Auf dem Display wird “Mute”...
- Seite 29 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Dieses Gerät als Leistungsverstärker Aufnahme verwenden In das Gerät eingehende Audiosignale können an ein externes Aufnahmegerät ausgegeben werden. Bei der Audioaufnahme von einem Wenn Sie einen Vorverstärker anschließen und diesen als an dieses Gerät angeschlossenen Wiedergabegerät kann Audio Leistungsverstärker verwenden, stellen Sie die Eingangsquelle dieses aufgenommen werden, während das Wiedergabegerät an dieses Gerät Gerätes auf “PWR AMP”.
- Seite 30 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Inhalt Einstellen der Display-Helligkeit Festlegen des Standby-Automatik-Modus Einstellen von Fernbediencodes Vorderseite Rückseite Fernbedienung Index...
- Seite 31 Informationen vorübergehend mit hellster Einstellung angezeigt. 0 Die Helligkeit des Displays ist standardmäßig auf volle Helligkeit eingestellt. 0 DIMMER funktioniert auch mit dem Marantz-Netzwerk-CD-Player CD 50n (nicht im Lieferumfang enthalten), daher kann seine Helligkeit gleichzeitig eingestellt werden, wenn er in Kombination mit diesem Gerät verwendet wird. Wenn die Geräte unterschiedlichen Helligkeitseinstellungen mehr aufweisen, halten Sie die...
- Seite 32 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Festlegen des Standby-Automatik-Modus Sie können das Gerät so einstellen, dass es in den Standby-Modus wechselt, wenn es 15 Minuten nicht bedient wird und kein Audioeingang AMP X erfolgt (Standby-Automatik-Modus). Der Standby-Automatik-Modus ist standardmäßig aktiviert. Halten Sie AMP X 5 Sekunden oder länger gedrückt, um ihn ein- oder auszuschalten.
- Seite 33 ändern Sie die Einstellung für den Fernbedienungscode auf “AMP2” oder “AMP3”. 0 Stellen Sie den Fernbediencode auf “AMP 1” ein, wenn Sie dieses Gerät von einem Marantz-Netzwerk-CD-Player oder einem anderen Gerät aus steuern, das über ein Fernbedienungsverbindungskabel an dieses Gerät angeschlossen ist. (v S. 22) Vorderseite Rückseite...
- Seite 34 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einstellen von Fernbediencodes für die Einstellen von Fernbediencodes für Fernbedienung dieses Gerät o So stellen Sie die Fernbediencodes auf AMP1, Richten Sie die Fernbedienung, für die der Fernbedienungscode eingestellt wurde, auf das AMP2 oder AMP3 ein Hauptgerät und drücken Sie i und ENTER.
- Seite 35 Das Display des Geräts bleibt leer Ich möchte Bi-Wiring-kompatible Lautsprecher verwenden Es ist kein Ton zu hören Ich möchte einen Netzwerk-CD-Player von Marantz mit der Der Ton wird nicht wie gewünscht ausgegeben Fernbedienung dieses Geräts bedienen Der Ton wird unterbrochen, und es treten Störgeräusche auf Ich möchte dieses Gerät als Leistungsverstärker verwenden...
- Seite 36 Dieses Gerät ist mit Bi-Wiring-Anschlüssen kompatibel. Bi-Wiring-Anschlüsse ermöglichen eine besonders hohe Wiedergabequalität. (v S. 17) Ich möchte einen Netzwerk-CD-Player von Marantz mit der Fernbedienung dieses Geräts bedienen Der Netzwerk-CD-Player von Marantz kann auch über die Fernbedienung dieses Geräts bedient werden. Beachten Sie auch die Bedienungsanleitungen des Netzwerk-CD-Players. (v S. 11) Ich möchte dieses Gerät als Leistungsverstärker verwenden...
- Seite 37 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Fehlersuche Überprüfen Sie beim Auftreten einer Störung zunächst die nachfolgend aufgeführten Punkte: 1. Wurden die Anschlüsse richtig vorgenommen? 2. Wird das Gerät so verwendet wie in der Bedienungsanleitung beschrieben? 3. Funktionieren die anderen Komponenten ordnungsgemäß? Sollte dieses Gerät nicht einwandfrei funktionieren, überprüfen Sie die entsprechenden Symptome in diesem Abschnitt.
- Seite 38 Standby-Modus. Drücken Sie zum Deaktivieren des Standby-Automatik-Modus die AMP X-Taste mindestens 5 Sekunden lang. (v S. 32) Wenn dieses Gerät und ein mit der Leistungs-Synchronisationsfunktion kompatibles Marantz-Audiogerät über ein Fernbedienungs-Verbindungskabel miteinander verbunden sind, schaltet sich die Netzverbindung dieses Geräts synchron mit dem Abschaltvorgang des Geräts aus (Standby), das mit diesem Gerät verbunden ist.
- Seite 39 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Die Netzverbindung wird abgeschaltet und die Anzeige für den Schutzkreis blinkt einmal lang und viermal kurz in Orange. Der Überlastschutz wurde aufgrund einer Überhitzung des Geräts aktiviert. Schalten Sie das Gerät aus, warten Sie ca. eine Stunde, bis sich das Gerät abgekühlt hat, und schalten Sie das Gerät wieder ein.
- Seite 40 Der Fernbediencode der Lautstärketasten auf der Fernbedienung (VOLUME no und :) ist auf den Modus zum Bedienen eines Netzwerk-CD- Players von Marantz eingestellt. Wenn die Lautstärke dieses Geräts nicht über die Fernbedienung eingestellt werden kann, halten Sie ENTER und die Zifferntaste 1 mindestens 5 Sekunden lang gedrückt, um den Fernbediencode auf den Betriebsmodus AMP umzustellen.
- Seite 41 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Das Display des Geräts bleibt leer Das Display ist ausgeschaltet. Drücken Sie auf die DIMMER-Taste, und nehmen Sie eine andere Einstellung als “Aus” vor. (v S. 31) Es ist kein Ton zu hören Aus den Lautsprechern wird kein Ton ausgegeben. Kontrollieren Sie sämtliche Geräteanschlüsse.
- Seite 42 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Der Ton wird nicht wie gewünscht ausgegeben Aus einem bestimmten Lautsprecher wird kein Ton ausgegeben. Überprüfen Sie, dass Lautsprecherkabel ordnungsgemäß angeschlossen sind. (v S. 14) Stellen Sie den BALANCE-Regelungsknopf ein. (v S. 28) Aus dem Subwoofer kommt kein Ton. Überprüfen Sie die Subwoofer-Anschlüsse.
- Seite 43 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Der Ton wird unterbrochen, oder es treten Störgeräusche auf Der Ton ist bei der Wiedergabe von Platten verzerrt. Den richtigen Nadeldruck einstellen. Die Spitze der Nadel überprüfen. Den Tonabnehmer austauschen. Beim Abspielen von Schallplatten kommt ein Brummgeräusch aus den Lautsprechern. Überprüfen Sie den Anschluss des Schallplattenspielers.
- Seite 44 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Erklärung der Fachausdrücke Source Direct Eine quellengetreuere Wiedergabe wird möglich, da die Eingangssignale unter Umgehung der Klangsteuerungsschaltungen (BASS/TREBLE/ BALANCE) ausgegeben werden. Lautsprecher-Impedanz In Ω (Ohm) angegebener Widerstandswert. Umso kleiner dieser Wert ist, desto größer ist die Leistung. Überlastschutz Diese Funktion verhindert Schäden an den Bauteilen innerhalb des Netzteils bei Auftreten einer Störgröße wie einer Überlastung,...
- Seite 45 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Technische Daten RMS-Leistungsausgabe (20 Hz – 20 kHz, gleichzeitige Ansteuerung beider Kanäle): 70 W x 2 (8 Ω/Ohm Last) 100 W x 2 (4 Ω/Ohm Last) Gesamtklirrfaktor (20 Hz – 20 kHz, gleichzeitige Ansteuerung beider Kanäle, 8 Ω/Ohm Last): 0,02 % Frequenzgang (CD, 1 W, 8 Ω/Ohm Last):...
- Seite 46 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang o Abmessungen (Einheit: mm) o Gewicht: 14,4 kg Vorderseite Rückseite Fernbedienung Index...
- Seite 47 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Index Klang .............. 28 Tipps .............. 36 Tuner .............. 19 Aufnahmegerät ..........20 Lautsprecher ..........14 Lautsprecher-Impedanz ......... 44 Vorderseite ............6 Lautstärke ............27 Vorverstärker ..........21 Blu-ray Disc-Player ........19 Leistungsverstärker ........21 v Ü...
- Seite 48 3520 10942 00AS © 2023 DEI Sales, Inc. All Rights Reserved.
