3. In der Einstellkurve den Punkt bestimmen, an dem sich die Kurve des er-
mittelten CT-Stroms und der ermittelte Gradient kreuzen.
Der Widerstandswert (in Ohm) auf der y-Achse an diesem Punkt stellt
den Gesamtwiderstandswert an den Klemmen 5 – 5 dar.

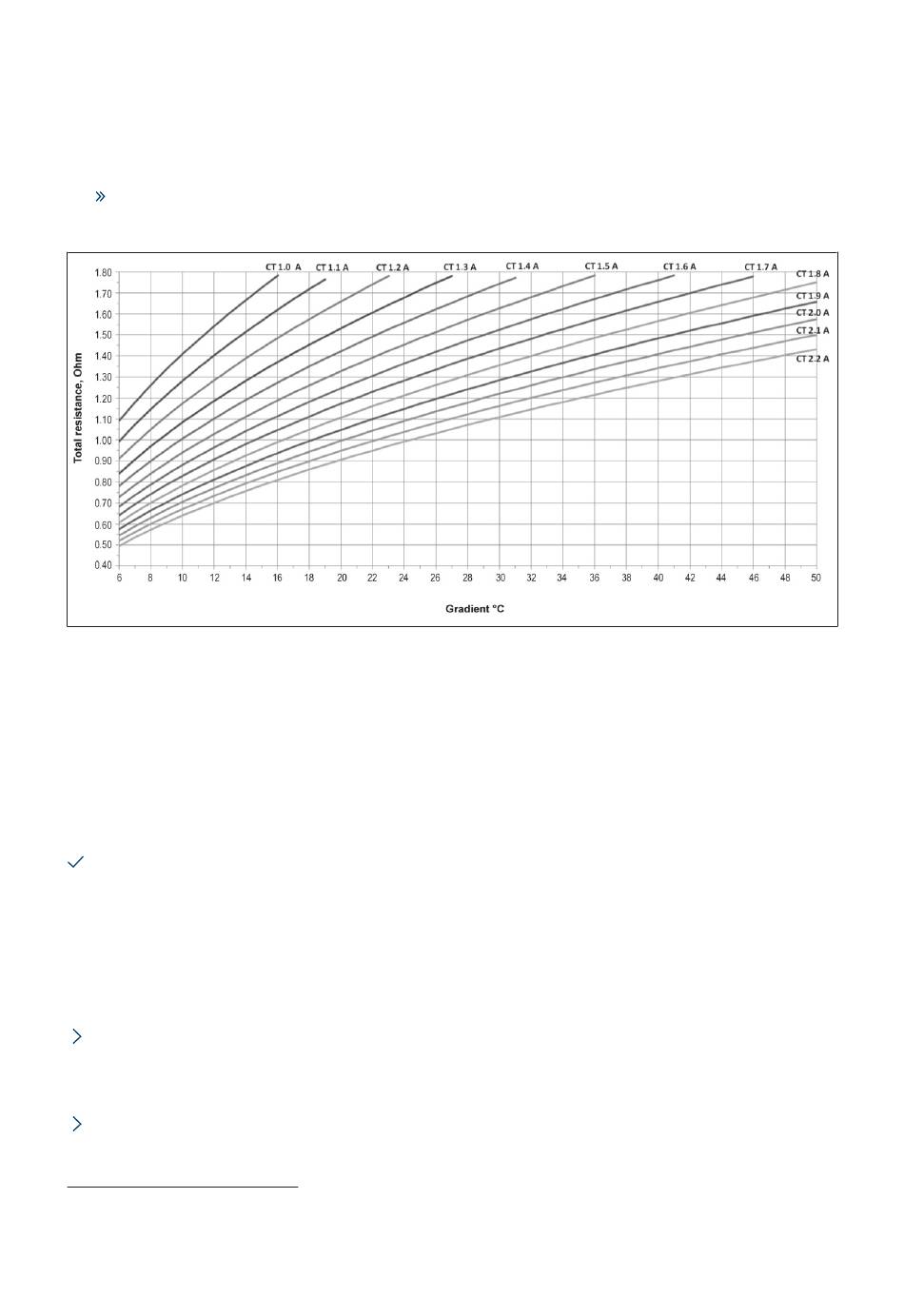

Abbildung 39: Einstellkurve Widerstandswert
4. Ein Ohmmeter an den Klemmen 5 - 5 anschließen.
5. Den Anpassungswiderstand MRB110-1 oder MRB110-2 einstellen, bis der
ermittelte Widerstandswert erreicht ist.
6. Sicherungsmutter an diesem Wert anziehen.
Verifizieren der Gradienteneinstellung
Gehäusedeckel ist am Gerät befestigt.
1. Eine konstante Stromquelle (AC oder DC), die dem CT-Strom bei 100 %
Last entspricht, an die Klemmen 5 - 5 anschließen.
2. Die Temperaturanzeige nach 45 Min ablesen.
Falls Anpassungen am Gradienten erforderlich sind, gehen Sie wie folgt vor:
Um einen höheren Gradienten zu erhalten, in Richtung eines höheren Wi-
derstandswert anpassen.
ODER
Um einen niedrigeren Gradienten zu erhalten, in Richtung eines niedrige-
ren Widerstandswert anpassen.
2 gilt nur für die Temperaturfühlertypen 1; 2; 2F; 5; 8; 22; 27 sowie für die Messbereiche
A (0...+150 °C) und C (-20...+130 °C)
