VPN ROUTER UR5
VPN ROUTER ER75i
Einstellung der Konfiguration über den Webbrowser
Handbuch
57
5.15. Konfiguration des L2TP Tunnels
Die Konfiguration des L2TP Tunnels kann durch die Auswahl der Option L2TP im Menü auf-
gerufen werden. Der L2TP Tunnel wird zur Verbindung von zwei LAN Netzen in ein Netz
mit Authentisierung benutzt, wobei sich das Netz als homogen anstellt. Der L2TP Tunnel
wird nach dem Ankreuzen der Option Create L2TP Tunnel aufgebaut.
Im Fenster können der Modus (Mode) des L2TP Tunnels auf der Routerseite, die IP Server-
adresse (Server IP Address) bei Kunden, die vom Server den Klienten angebotene IP An-
fangsadresse (Client Start IP Address), die vom Server den Klienten angebotene IP Endad-
resse (Client End IP Address), die IP Adresse des Tunnels auf der lokalen Seite (Local IP
Address), die IP Adresse der gegenüberliegenden Tunnelseite (Remote IP Address), die
Adresse vom Netz hinter der gegenüberliegenden Tunnelseite (Remote Subnet), die Maske
vom Netz hinter der gegenüberliegenden Tunnelseite (Remote Subnet Mask), der Anmel-
dungsname zur Anmeldung in den L2TP Tunnel (User Name) und das Passwort
(Password) definiert werden.
Die Änderungen der Einstellungen wirken sich nach der Betätigung der Apply Taste
aus.

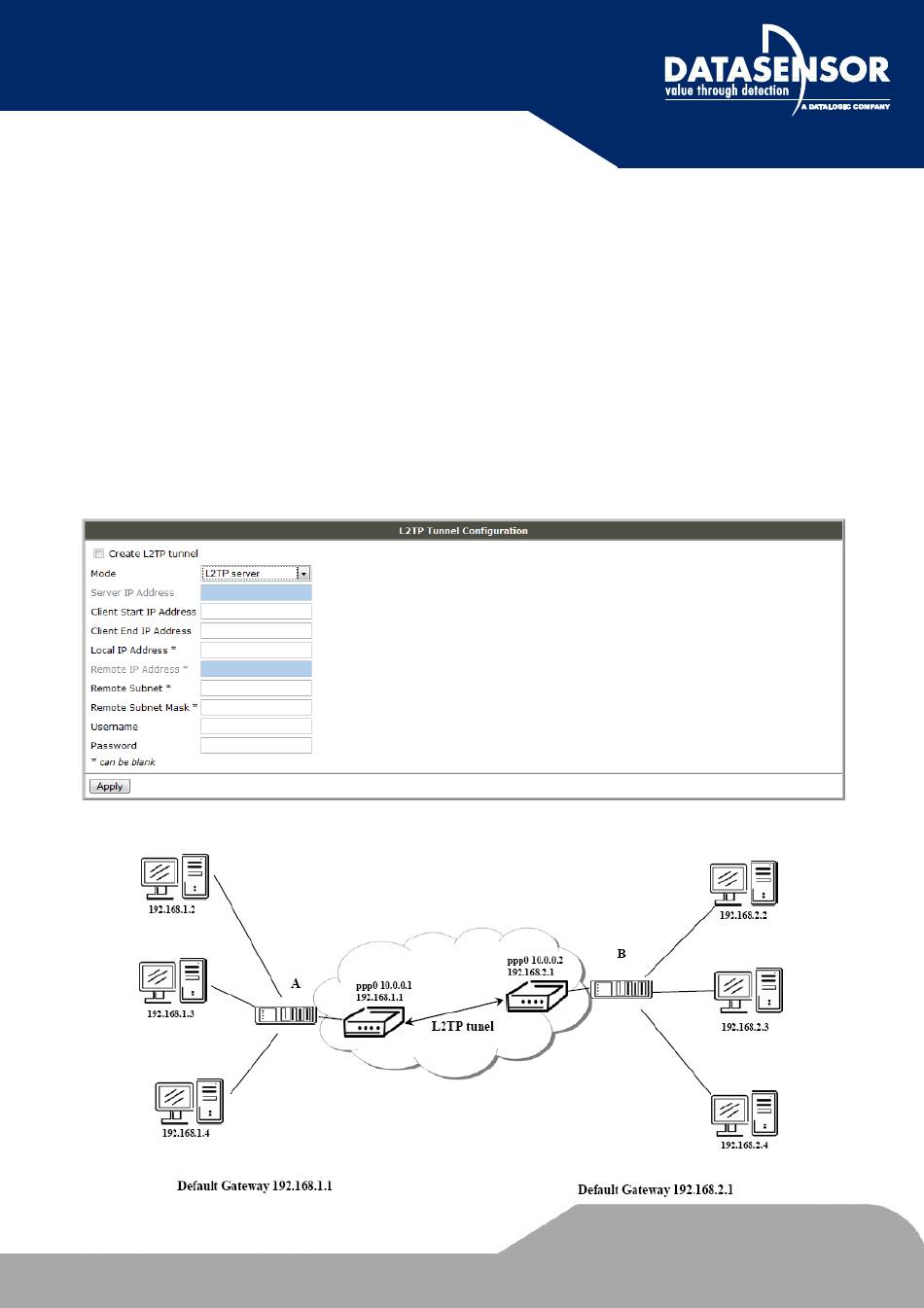

Beispiel für die Konfiguration des L2TP Tunnels:
57
57
