VPN ROUTER UR5
VPN ROUTER ER75i
Beschreibung des UMTS Routers
Handbuch
15

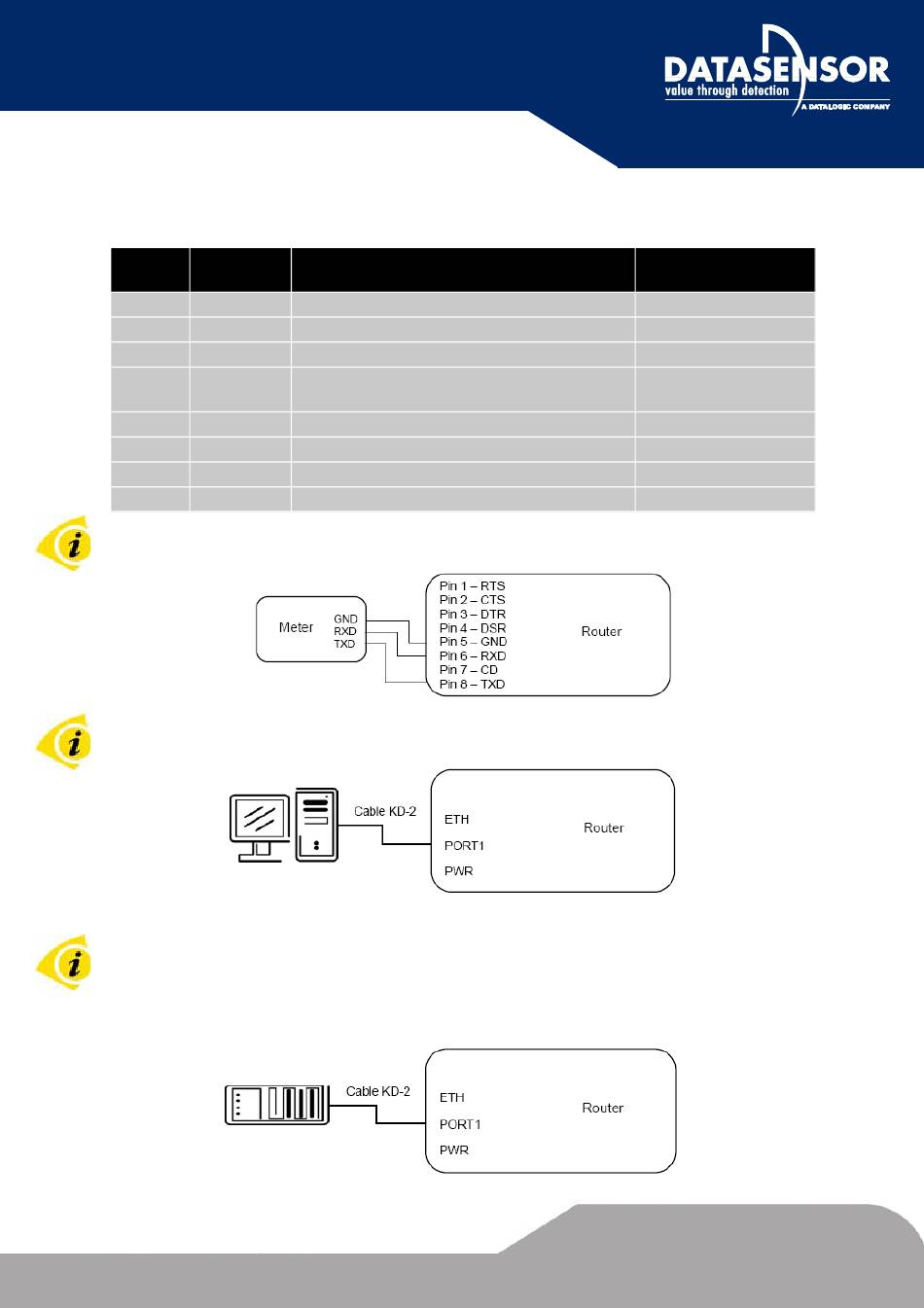

2.10.2. Belegung des Steckers PORT1 –RS232
Gerätebuchse RJ45 (RS232 –DCE –Data Communication Equipment)
Stift-
Signalbe-
nummer
zeichnung
1
RTS
2
CTS
3
DTR
4
DSR
5
GND
6
RXD
7
8
TXD
Beispiel für den Anschluss des Messgerätes an den Router:
Beispiel vom Anschluss des Routers zum PC:
•
Das Kabel KD2 wird an den PC an den seriellen Anschluss (z. B. COM1)
angeschlossen
Beispiel für den Anschluss des Routers an ein Gerät mit vollwertiger Schnittstelle:
15
15
www.datasensor.de
Beschribung
Request to Send
Clear To Send
Data Terminal Ready
Data Set Ready –auf +4 V über
Widerstand R 330 Ohm angeschlossen
GROUND –signal ground
Receive Data
CD
Carrier Detect
Transmit Data
Datenflussrichtung
Eingang
Ausgang
Eingang
Ausgang
Ausgang
Ausgang
Eingang
