Anschlüsse - ABB Smile 11 AS-i Originalanleitung

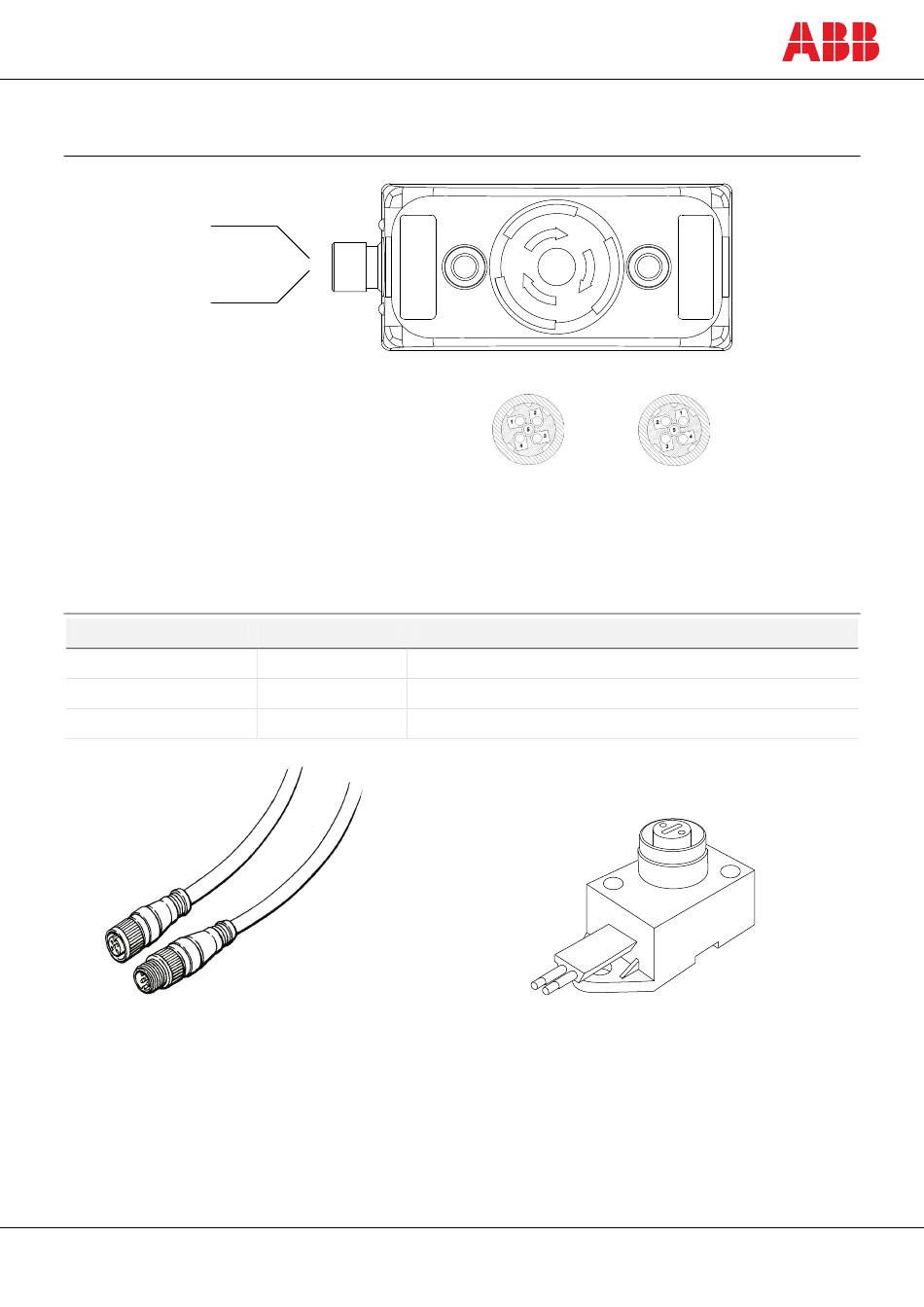

3 Anschlüsse
Smile 11EA/SA AS-i Anschlüsse
1
3
5-poliger M12-
Steckverbinder:
1 ) AS-i +
2 ) Nicht belegt
3 ) AS-i –
4 ) Nicht belegt
5 ) Nicht belegt
Zubehör zum Anschluss an den AS-i-Bus
Typ
AS-i-T-Anschluss mit M12
M12-C112
M12-C312
Kabel mit 5 x 0,34 mm2, Abschirmung mit gerader M12-
Buchse und geradem M12-Stecker.
Abschirmung verbunden mit Pol 3 (0 V DC) am Stecker.
2TLC172094M0101, Rev.D
2014-02-18
5-poliger M12-
Stecker
Artikelnummer Beschreibung
2TLA020073R0000 Flachkabelanschluss für M12
2TLA020056R2000 1 m Kabel, 5-polig, 0,34 mm
2TLA020056R2100 3 m Kabel, 5-polig, 0,34 mm
M12, 5-poliger
M12, 5-poliger
Stecker, von der
Buchse, von der
Kabelseite gesehen Kabelseite gesehen
2
, M12 Buchsen + M12 Stecker
2
, M12 Buchsen + M12 Stecker
Flachkabelanschluss für M12
