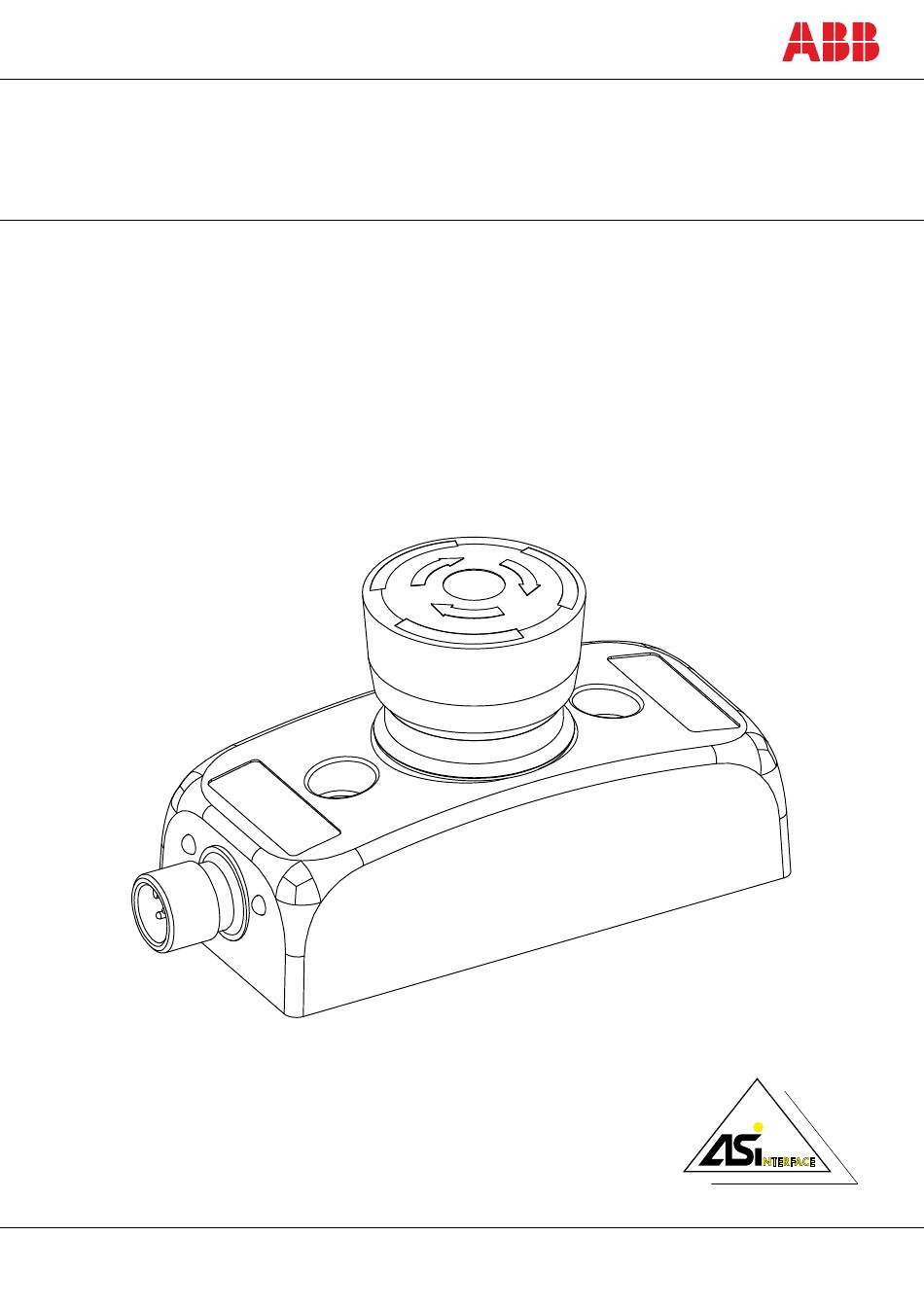

- Seite 1 Originalanleitung Smile 11 AS-i Not-Halt-Taster mit sicherem AS-i-Eingangsknote SAFETY AT WORK ABB Jokab Safety Varlabergsvägen 11, SE-434 39 Kungsbacka, Sweden www.abb.com/jokabsafety...
-
Seite 2: Dieses Dokument Sollte Gelesen Und Verstanden Werden
UNTERLAGEN. BEWERTUNG DER EINSATZTAUGLICHKEIT ABB JOKAB SAFETY haftet nicht für die Einhaltung von Normen, Vorschriften oder Regelungen, die sich aus der Kombination der Produkte mit der Anwendung des Kunden ergeben oder die der Verwendung der Produkte gelten. Auf Wunsch des Kunden wird ABB JOKAB SAFETY geltende Zertifizierungen von Dritten bereitstellen, aus denen Richtwerte und Anwendungsbeschränkungen zur Nutzung der Produkte hervorgehen. - Seite 3 Leistungsdaten in diesem Dokument dienen dem Anwender zur Orientierungshilfe bei der Beurteilung der Verwendbarkeit und stellen keine garantiebezogene Zusicherung dar. Die Daten können sich auf Testergebnisse von ABB JOKAB SAFETY beziehen und müssen vom Benutzer mit der tatsächlichen Anwendungssituation verglichen werden. Die aktuelle Leistung unterliegt den ABB JOKAB SAFETY Garantie und Haftungsbeschränkungen.
-
Seite 4: Inhaltsverzeichnis
Installation und Wartung ........................8 Vorsichtsmaßnahmen bei der Installation ........................ 8 Wartung ..................................8 Betrieb ..............................9 Taster ..................................9 LED-Anzeige ................................9 Modellübersicht ..........................10 Abmaße .................................. 10 Technische Daten ..........................11 EG-Konformitätserklärung ........................ 12 2TLC172094M0101, Rev. E www.abb.com/jokabsafety 2014-02-18... -
Seite 5: Einführung
Betrieb. Zielgruppe Dieses Dokument ist für befugtes Installationspersonal vorgesehen. Voraussetzungen Es wird davon ausgegangen, dass der Leser dieses Dokuments folgende Kenntnisse besitzt: • Grundkenntnisse der ABB Jokab Safety-Produkte. • Kenntnisse zum AS-i-System • Kenntnisse der Maschinensicherheit. Besondere Hinweise Achten Sie auf folgende besondere Hinweise in diesem Dokument: Gefahr von Personenschäden! -
Seite 6: Übersicht
Achtung! Smile 11EA AS-i, Smile 11EAR AS-i und Smile 11SA AS-i müssen in der Regel durch weitere Sicherheitsfunktionen ergänzt werden, wie z.B. einen Verriegelungsschutz usw. Einzelheiten entnehmen Sie der Risikoanalyse. Hinweis: Der Not-Halt-Taster sollte nicht als normale Halt-Vorrichtung, sondern nur für Notsituationen eingesetzt werden. 2TLC172094M0101, Rev. E www.abb.com/jokabsafety 2014-02-18... -
Seite 7: Anschlüsse
3 m Kabel, 5-polig, 0,34 mm , M12 Buchsen + M12 Stecker Kabel mit 5 x 0,34 mm2, Abschirmung mit gerader M12- Flachkabelanschluss für M12 Buchse und geradem M12-Stecker. Abschirmung verbunden mit Pol 3 (0 V DC) am Stecker. 2TLC172094M0101, Rev.D www.abb.com/jokabsafety 2014-02-18... -
Seite 8: Installation Und Wartung
Sicherheitsfunktionen korrekt funktionieren (EN 62061:2005). Im Falle eines Versagens oder bei Schäden am Produkt wenden Sie sich bitte an den nächsten ABB Jokab Safety Kundendienst oder Händler. Versuchen Sie nicht, das Produkt selbst zu reparieren, da aus Versehen bleibende Schäden am Produkt hinterlassen werden können, die die Sicherheit des Gerätes beeinträchtigen, was wiederum... -
Seite 9: Betrieb
Ausgangsbit 2 OFF oder Ausgangsbit 1 und 2 ON. Kombination von AS-i-LED und Fehler-LED: LED-Paar am M12-Anschluss. AS-i (Grün) Fehler (Rot) Beschreibung AS-i keine Stromversorgung Normaler Betrieb Kein Datenaustausch mit Master BLINKEN Kein Datenaustausch, da Adresse = 0 2TLC172094M0101, Rev.D www.abb.com/jokabsafety 2014-02-18... -
Seite 10: Modellübersicht
2TLA030052R0100 Maschinen-Stop Taster Smile 11EAR AS-i 2TLA030052R0200 Not-Halt-Taster, invertiert Montage Das Jokab Safety Markenprodukt, dessen Artikelnummer mit 2TLJ beginnt, ist voll kompatibel mit dem ABB Markenprodukt, dessen Artikelnummer mit 2TLA beginnt. Abmaße Smile 11 AS-i Smile 11 EAR AS-i Hinweis: Alle Maße sind in Millimeter angegeben. -
Seite 11: Technische Daten
Technische Daten Hersteller Adresse ABB JOKAB SAFETY Varlabergsvägen 11 SE-434 39 Kungsbacka Schweden AS-i-Daten AS-i-Profil S-7.B.0 Adressierung M12-Anschluss Adresse im Lieferzustand Reaktionszeit am AS-i-Bus 5 ms (+ Reaktionszeit des Sicherheitsmonitors) Netzteil Betriebsspannung 30 VDC, AS-i-Bus. Toleranz 26,5-31,6 V DC Gesamtstromaufnahme <... -
Seite 12: Eg-Konformitätserklärung
EG-Konformitätserklärung ABB JOKAB SAFETY Varlabergsvägen 11, SE-434 39 Kungsbacka, Schweden www.abb.com/jokabsafety 2TLC172094M0101, Rev. E www.abb.com/jokabsafety 2014-02-18...
