12.7

Montage der Spikes

Die Maschine kann mit Spikes als
Sonderausstattung zur Erhöhung des Grips
beim Befahren von Hängen ausgestattet
werden.
Die Spikes werden wie folgt montiert:

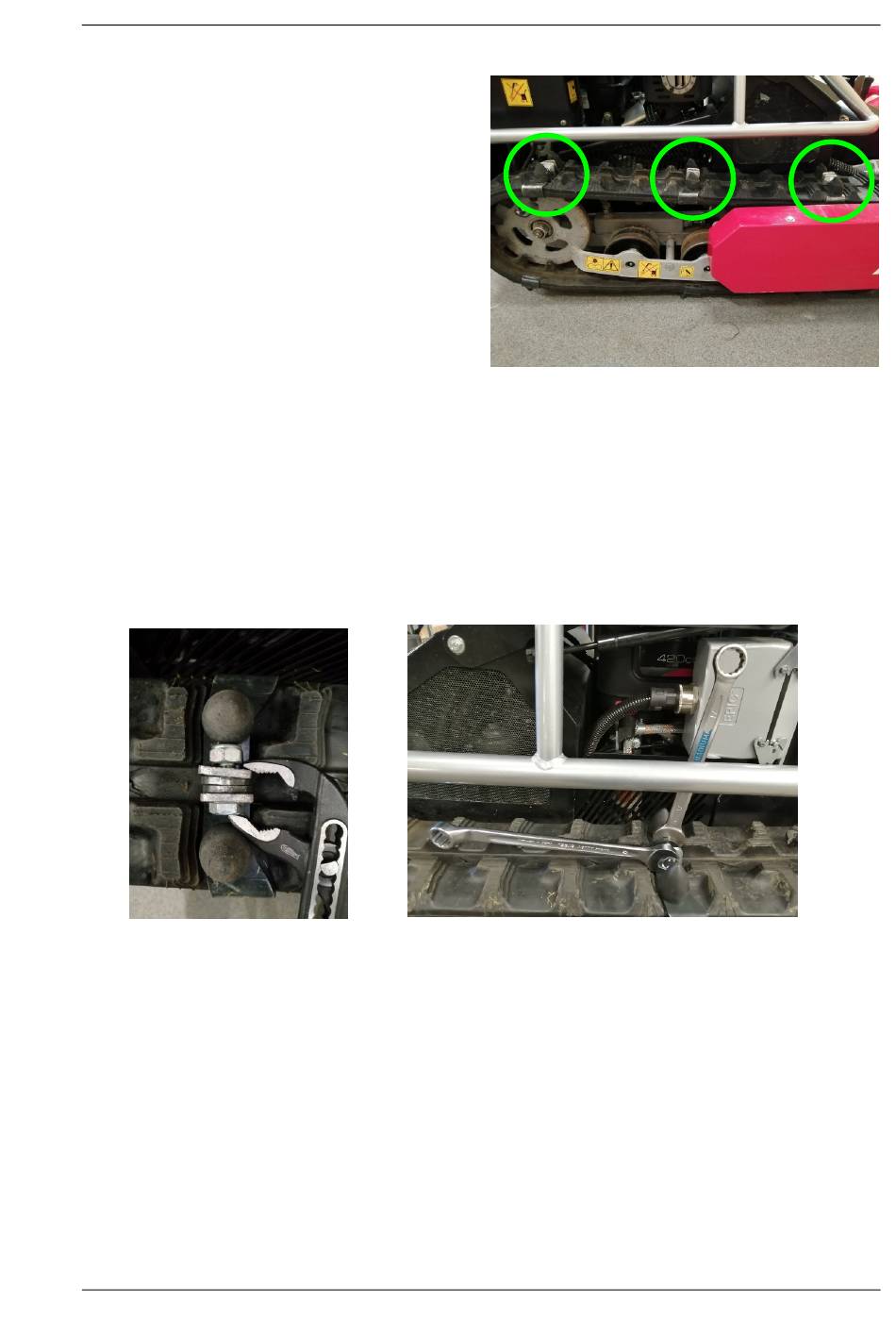

Die ersten drei Spikes werden im Abstand von
drei Elementen montiert (siehe Bild), der vierte
Spike im Abstand von vier Elementen, und die
letzten drei Spikes wieder im Abstand von 3
Elementen (siehe Bild). 7 Stück insgesamt.
Die Spikes werden von jeder Seite der Antriebskette eingeschoben und mit Nut-Feder-Zangen
gehalten. Bolzen, Beilegscheiben und Verschlussmuttern werden montiert und angezogen, so
dass die Spikes voll zusammengezogen werden.
Ein Dornensatz beinhaltet folgendes:
• 14 Innendorne auf Klammern
• 14 Außendorne auf Klammern
• 14 Stück Schrauben M10x30
• 28 Stück Unterlegscheiben mit Durchmesser 11 mm Loch
• 14 Stück Sicherungsmuttern M10
Seite 45 /50
