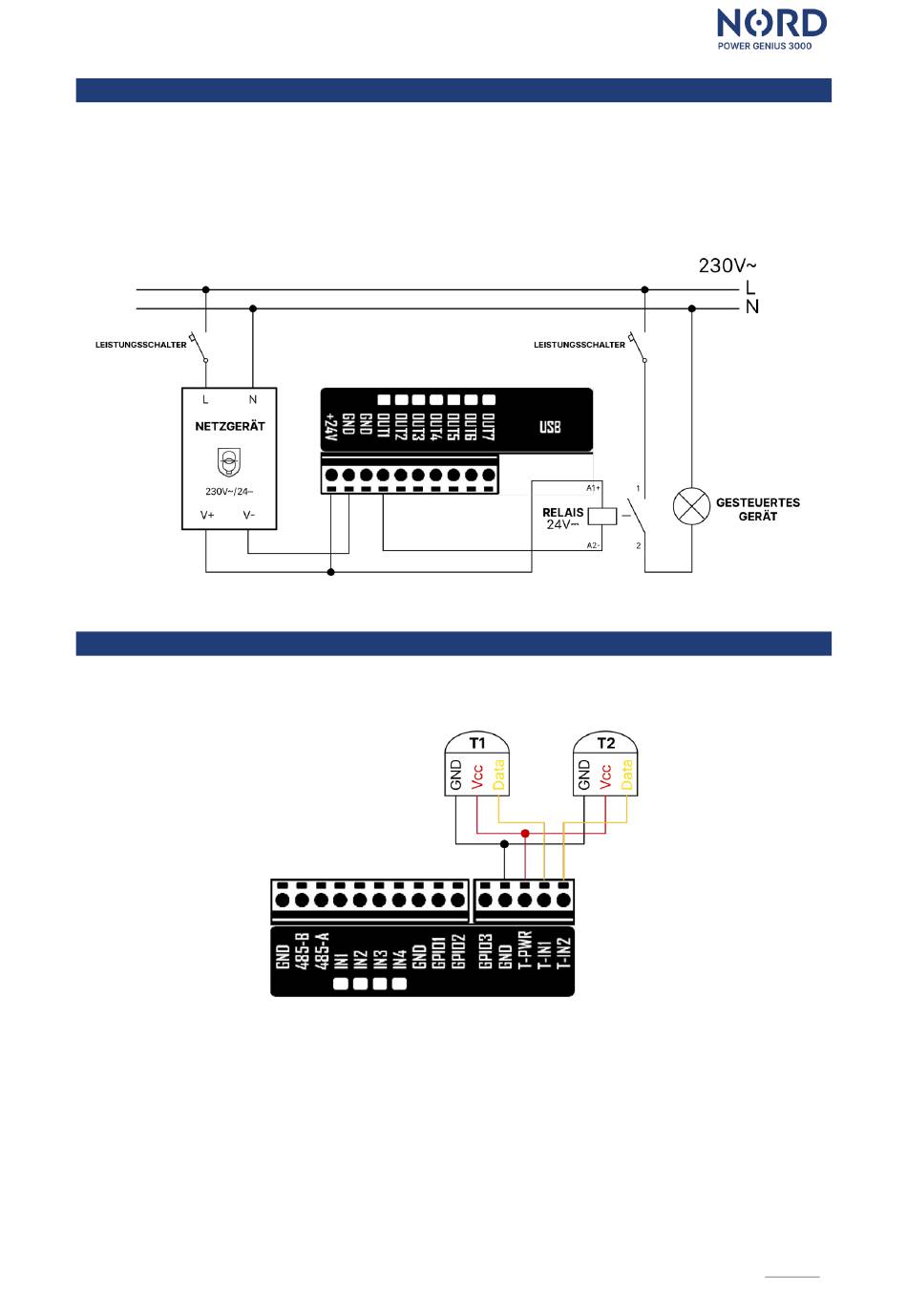

Ausgänge anschließen
Transistorausgänge mit offenem Kollektor schalten GND- Ebene. Zur Versorgung der
Leistungsschalter (SSR und elektromagnetische Relais) verwenden Sie die 24 V Stromversorgung
oder die +24 V-Versorgungsklemmen der Anlage. Wenn die Ausgänge eine induktive Last,
wie z. B. ein elektromagnetisches Relais, schalten, muss dieses mit einer Schutzdiode versehen
werden. Wenn das SSR-Relais im Regelungsmodus verwendet wird, muss die Variante mit
Nulldurchgangsschaltung verwendet werden (zero cross).
Thermometer anschließen
Schließen Sie maximal einen Temperatursensor DS18B20 an jeden der Thermometereingänge
T-IN1 und T-IN2 an. Die GND-Klemmen und T-PWR sind für beide Sensoren gemeinsam.
