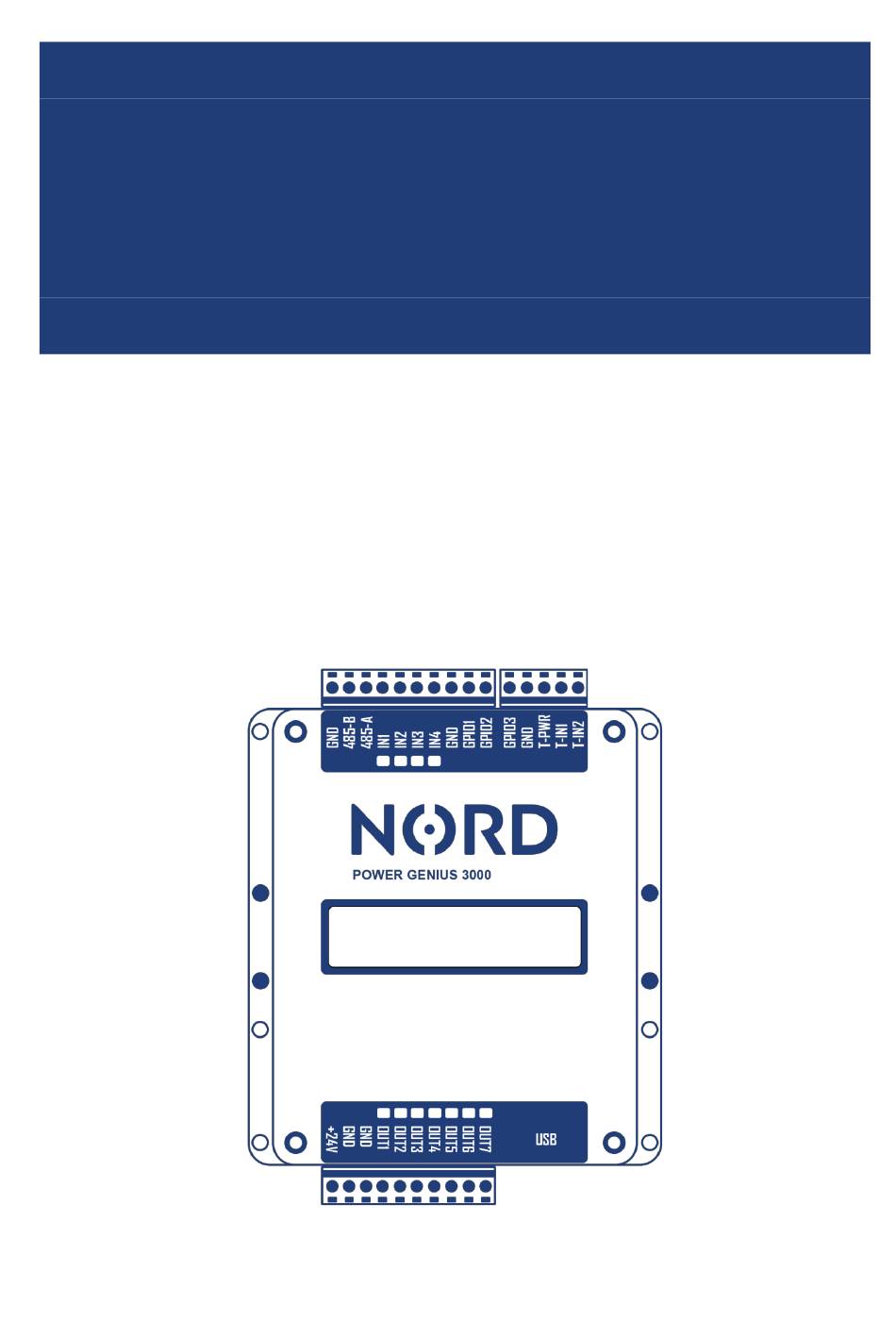

- Seite 1 NORD Power Genius 3000 Installationshandbuch...
-
Seite 2: Inhaltsverzeichnis
Ausgangssteuerung – durch Eingang ........................10 Registerkarte Simulator ............................10 Registerkarte Aktion ............................10 Anzeige Wechselrichter ............................10 Anzeige NORD Power Genius 3000 ........................11 Störungen ............................ 11 CE, PHS, Entsorgung ........................12 GBC Solino s.r.o. U panelárny 10, 779 00 Olomouc... -
Seite 3: Produktbeschreibung
Installationshandbuch – POWER GENIUS 3000 Produktbeschreibung Allgemeine Informationen NORD Power Genius 3000 ist ein Energiemanger für Öko- Stromüberschüsse der neuen Generation Funktionsbeschreibung Die Anlage verfügt über sieben unabhängige Ausgänge, die in Abhängigkeit von den aktuellen Parametern der PV-Anlage, nach den in den einzelnen Betriebsarten festgelegten Regeln, gesteuert werden. Die Betriebsarten können miteinander kombiniert werden, um die gewünschte Logik der Hausgerätesteuerung zu erreichen. -
Seite 4: Technische Daten
Installationshandbuch – POWER GENIUS 3000 Technische Daten Parameter Abmessungen: 85 x 115 x 27 mm Montage: DIN-Schiene oder Panel Stromversorgung: 24 V DC/100 mA Betriebstemperaturbereich: -20 °C bis +50 °C, trockene Umgebung Kommunikation mit dem RS485, Einstellung: 19200-8-N-1 Wechselrichter: 4x digitaler Eingang:... -
Seite 5: Montage
Installationshandbuch – POWER GENIUS 3000 Montage Montagehinweise • Der Anschluss an das Stromnetz darf nur von einer Elektrofachkraft durchgeführt werden. • Die Stromversorgung der Anlage muss mit einer externen Sicherung gemäß den Angaben im Kapitel Technische Parameter abgesichert werden •... -
Seite 6: Datenkommunikation Anschließen
Installationshandbuch – POWER GENIUS 3000 Datenkommunikation anschließen Schließen Sie die Anlage mit dem Datenkabel an den Kommunikationsanschluss des Wechselrichters (RS485) an. Anschluss erfolgt über Klemme A zu A, B zu B. Schließen Sie die GND-Klemme nicht an, es sei denn, in der Anleitung des Wechselrichters ist etwas anderes angegeben. -
Seite 7: Ausgänge Anschließen
Installationshandbuch – POWER GENIUS 3000 Ausgänge anschließen Transistorausgänge mit offenem Kollektor schalten die GND- Ebene. Zur Versorgung der Leistungsschalter (SSR und elektromagnetische Relais) verwenden Sie die 24 V Stromversorgung oder die +24 V-Versorgungsklemmen der Anlage. Wenn die Ausgänge eine induktive Last, wie z.B. ein elektromagnetisches Relais, schalten, muss dieses mit einer Schutzdiode versehen werden. -
Seite 8: Konfiguration Der Anlage
Installationshandbuch – POWER GENIUS 3000 Konfiguration der Anlage Starten der Konfigurationsanwendung Die Konfiguration der Anlage erfolgt in einer übersichtlichen PC-Anwendung, die Sie von der Website Ihres Händlers herunterladen können. Entpacken Sie die heruntergeladene Datei mit allen Ordnern im ausgewählten Verzeichnis und führen Sie die folgende Datei aus: NORD Power Genius 3000.exe... -
Seite 9: Registerkarte Ausgänge
Installationshandbuch – POWER GENIUS 3000 Registerkarte Ausgänge Ausgang Bezeichnung Bezeichnung des Ausgangs, zum Beispiel "Boiler". Übergeordneter Ausgang Gibt an, welcher Ausgang diesem Ausgang übergeordnet ist. Diese Einstellung gilt nur für die Kontrollbetriebsarten "Überschuss" und "Ladezustand - Stromspeicher". Weitere Informationen finden Sie in einem separaten Abschnitt weiter unten. -
Seite 10: Ausgangssteuerung - Durch Ladezustand Des Stromspeichers
Installationshandbuch – POWER GENIUS 3000 Ausgangssteuerung – durch Ladezustand des Stromspeichers Ausgang einzuschalten Um den , müssen alle Bedingungen gleichzeitig erfüllt sein • Aktuelle Zeit: liegt im eingestellten Zeitfenster • Einschalten über: der eingestellte SOC-Wert wird überschritten • Maximaler Verbrauch aus Stromspeicher : der eingestellte Wert wird nicht überschritten... -
Seite 11: Ausgangssteuerung - Durch Eingang
Installationshandbuch – POWER GENIUS 3000 Ausgangssteuerung – durch Eingang Steuert den Ausgang basierend auf dem Einganszustand Bedingungen für das Einschalten des Ausgangs in der Betriebsart Taste • Der ausgewählte Eingang wurde aktiviert (mit GND-Klemme mind. 50 ms verbunden) Bedingungen für das... -
Seite 12: Anzeige Nord Power Genius 3000
Installationshandbuch – POWER GENIUS 3000 Anzeige NORD Power Genius 3000 Sie zeigt den aktuellen Status einzelner Eingänge, Ausgänge, Temperatursensoren oder deren Schalt- und Sperrezeiten an. IN1 – IN4 Eingangsstatus grün - Eingang aktiviert, - Eingang nicht aktiviert T-IN1 – T-IN2 Durch Temperatursensoren gemessene Temperaturen OUT1 –... -
Seite 13: Ce, Phs, Entsorgung
Installationshandbuch – POWER GENIUS 3000 CE, PHS, Entsorgung Hersteller erklärt, dass diese Anlage Übereinstimmung Harmonisierungsrechtsvorschriften der Europäischen Union entwickelt und hergestellt wurde: Richtlinien Nr. 2014/53/EU, 2014/30/EU, 2011/65/EU, bei bestimmungsgemäßem Gebrauch. Die Konformitätserklärung finden Sie auf der Website Ihres Vertriebshändlers. Entsorgen Sie die Anlage nicht im normalen Abfall, sondern bringen Sie sie zu einer E-Schrott-Sammelstelle GBC Solino s.r.o.
