Sunways STH, Wattsonic WTS – Power Genius 3000

Anweisungen für den Anschluss und die Konfiguration des Wechselrichters

Sunways STH, Wattsonic WTS

Datenkommunikation anschließen

Schließen Sie das Datenkabel an den Kommunikationsanschluss des Wechselrichters

(Klemmen 485-A, 485 -B) an.

2. Der

Wechselrichter

Kommunikationsabschluss.

Abschlusswiderstand zwischen den Klemmen 1 und 2 (A und B) anzuschließen - 120 Ω

Widerstand, um eine zuverlässige Kommunikation zu gewährleisten.

NORD HT AS, Nypevegen 5, 4056 Tananger, Norway

www.nord-solution.com

NORD Power Genius 3000

verfügt

nicht

Auf

der

über

einen

Wechselrichterseite

integrierten

Modbus-

wird

Seite 1 Sunways STH, Wattsonic WTS – Power Genius 3000 NORD Power Genius 3000 Anweisungen für den Anschluss und die Konfiguration des Wechselrichters Sunways STH, Wattsonic WTS Datenkommunikation anschließen Schließen Sie das Datenkabel an den Kommunikationsanschluss des Wechselrichters (Klemmen 485-A, 485 -B) an.

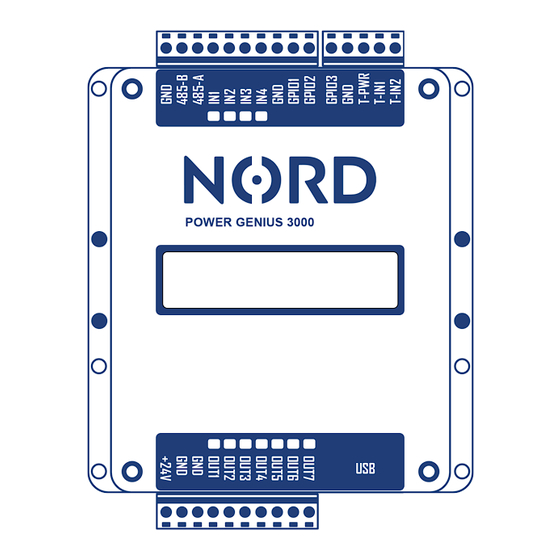

Seite 2 Sunways STH, Wattsonic WTS – Power Genius 3000 3. Schließen Sie nun das Datenkabel gemäß der Installationsanleitung an das NORD Power Genius 3000 an (direkte Verbindung A zu A, B zu B). Konfiguration des Wechselrichters Kommunikationsparameter: Baud Rate: 9600, Data bits: 8, Parity: None, Stop bit: 1, Address: 247.
