Inhaltszusammenfassung für NORD Power Genius 3000

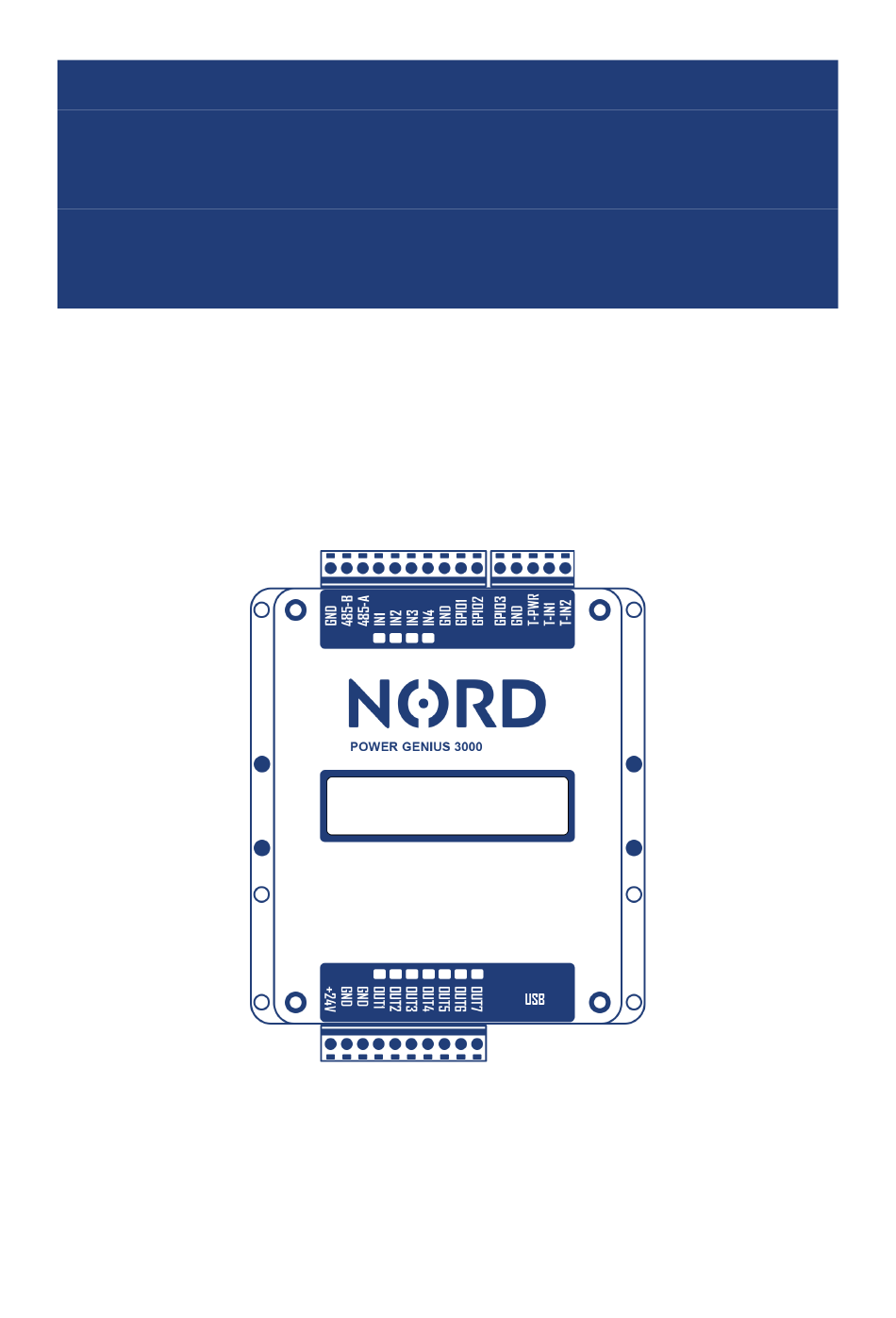

- Seite 1 NORD Power Genius 3000 Installationshandbuch V1.2...
- Seite 2 Ausgang-Steuerung: – durch Eingang - Taste................12 Registerkarte Simulator ........................13 Registerkarte Aktion ........................13 Anzeige Wechselrichter ........................13 Anzeige NORD Power Genius 3000 ....................14 Störungen ......................14 Garantiebedingungen ..................15 CE, PHS, Entsorgung ..................15 NORD HT AS, Nypevegen 5, 4056 Tananger, Norway...
- Seite 3 Logik der Hausgerätesteuerung zu erreichen. Hinweis: Die Anlage ist als Ergänzung zu photovoltaischen Systemtechnologien gedacht. Stellen Sie sicher, dass der PV-Wechselrichter mit dem Power Genius 3000 kompatibel ist, um einen ordnungsgemäßen Betrieb zu gewährleisten. Betriebsmodi – Ausgangssteuerung Der Betriebsmodus steuert den Ausgang/die Ausgänge auf Grundlage der eingestellten Steuerungskriterien.

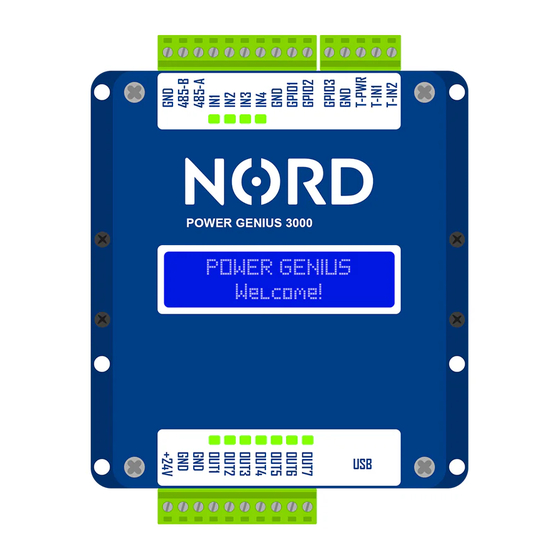

- Seite 4 T-IN2 sind Datenkommunikationsleitungen für Temperatursensoren DS18B20 +24V, GND, GND: Stromeingang für die Anlage +24 V(+), GND(-). GND-Klemmen sind drinnen in der Anlage verbunden. OUT1 - OUT7: Digitale Ausgänge, schalten GND-Ebene NORD HT AS, Nypevegen 5, 4056 Tananger, Norway www.nord-solution.com...
- Seite 5 Kompatibilität Die Anlage ist mit ausgewählten Typen von PV-Wechselrichtern, digitalen Stromzählern kompatibel. Einige Funktionen des NORD Power Genius 3000 können aufgrund technischer Einschränkungen des jeweiligen Geräts eingeschränkt sein. Bitte wenden Sie sich an Ihren Händler, um eine aktuelle Übersicht und Dokumentation für unterstützte Geräte, einschließlich etwaiger Anleitungen, zu erhalten.
- Seite 6 Das spezifische Verfahren für die Verbindung mit jedem unterstützten Gerät ist in einer separaten Dokumentation für jedes Gerät verfügbar. Eingänge anschließen Die Eingänge sind potentialfrei, es darf kein anderes Potential als das der GND-Klemme des Gerätes angeschlossen werden. NORD HT AS, Nypevegen 5, 4056 Tananger, Norway www.nord-solution.com...
- Seite 7 Wenn das SSR-Relais im Regelungsmodus verwendet wird, muss die Variante mit Nulldurchgangsschaltung verwendet werden (zero cross). Thermometer anschließen Schließen Sie maximal einen Temperatursensor DS18B20 an jeden der Thermometereingänge T-IN1 und T-IN2 an. Die GND-Klemmen und T-PWR sind für beide Sensoren gemeinsam. NORD HT AS, Nypevegen 5, 4056 Tananger, Norway www.nord-solution.com...
- Seite 8 Firmware die gleiche Version haben, oder aktualisieren Sie auf die aktuelle Version wie oben beschrieben. Wenn das gewählte Gerät (je nach verwendeter Firmware) einige Funktionen des NORD Power Genius 3000 nicht unterstützt, ist diese Einstellung in der Konfigurationssoftware deaktiviert (ausgegrauter Text, Werte können nicht eingegeben werden).
- Seite 9 Installationshandbuch – Power Genius 3000 Hauptfenster Registerkarte Allgemeines Informationen über Firmware-Version angeschlossenen NORD Power Genius 3000 Anlage und Grundeinstellungen. Registerkarte Ausgänge Regeln für die Steuerung einzelner Ausgänge festlegen. Registerkarte Simulator Starten und Steuern des Wechselrichtersimulators. Registerkarte Aktion Abschnitte zum Speichern und Laden der Konfiguration, Firmware Updates.
- Seite 10 < -100 W –> Leistung Verbrauch aus Stromspeicher (P > 0 W –> reduziert die ans Heizelement gelieferte Leistung Minimum-SOC- Stromspeicher: SOC < 20 % - der Ausgang wird deaktiviert (Leistung =0) NORD HT AS, Nypevegen 5, 4056 Tananger, Norway www.nord-solution.com...
- Seite 11 Ausgang wird ausgeschaltet < 0 W –> der Verbrauch aus Stromspeicher (P Ausgang wird ausgeschaltet > 0 W –> der Minimum-SOC- Stromspeicher: Ausgang wird ausgeschaltet SOC < 80 % - der NORD HT AS, Nypevegen 5, 4056 Tananger, Norway www.nord-solution.com...
- Seite 12 Stromspeicher unter 70 % SOC fällt oder der Verbrauch aus Stromspeicher 1000 W überschreitet. Hinweis: Die eingestellten Werte dienen der Veranschaulichung und sind keine empfohlenen Einstellungen für den jeweiligen Verbrauchertyp. NORD HT AS, Nypevegen 5, 4056 Tananger, Norway www.nord-solution.com...
- Seite 13 Einschalten des Ausgangs im Modus Der ausgewählte Eingang wurde aktiviert (mit GND-Klemme mind. 50 ms verbunden) • Taste: Bedingungen für das Ausschalten des Ausgangs im Modus Die eingestellte Zeit ist abgelaufen (“Einschaltzeit”) • NORD HT AS, Nypevegen 5, 4056 Tananger, Norway www.nord-solution.com...
- Seite 14 Öffnet den Browser zur Auswahl der Anlage-Aktualisierungsdatei. Anzeige Wechselrichter Hier werden die aktuellen Werte der einzelnen Parameter des Wechselrichters oder des eingeschalteten Simulators angezeigt. Hinweise: Das Aktualisierungsintervall für die vom Wechselrichter gelesenen Einzelwerte beträgt 3 s. NORD HT AS, Nypevegen 5, 4056 Tananger, Norway www.nord-solution.com...
- Seite 15 Anlage wird kein Text abgeschlossen ist. angezeigt. Alle Ausgänge werden ausgeschaltet. Wenn dieser Fehler zum ersten Mal auftritt, aktualisieren Sie die Anlagefirmware, andernfalls wenden Sie sich bitte an den technischen Support. NORD HT AS, Nypevegen 5, 4056 Tananger, Norway www.nord-solution.com...
- Seite 16 Die Garantie umfasst nicht die Versand- und Portokosten. • Beachten Sie bitte, dass diese NORD Power Genius 3000 Produktgarantieerklärung NICHT die aktuellste Version sein kann, bitte wenden Sie sich bei Bedarf an den Endhändler, um die neueste Version zu erhalten.
