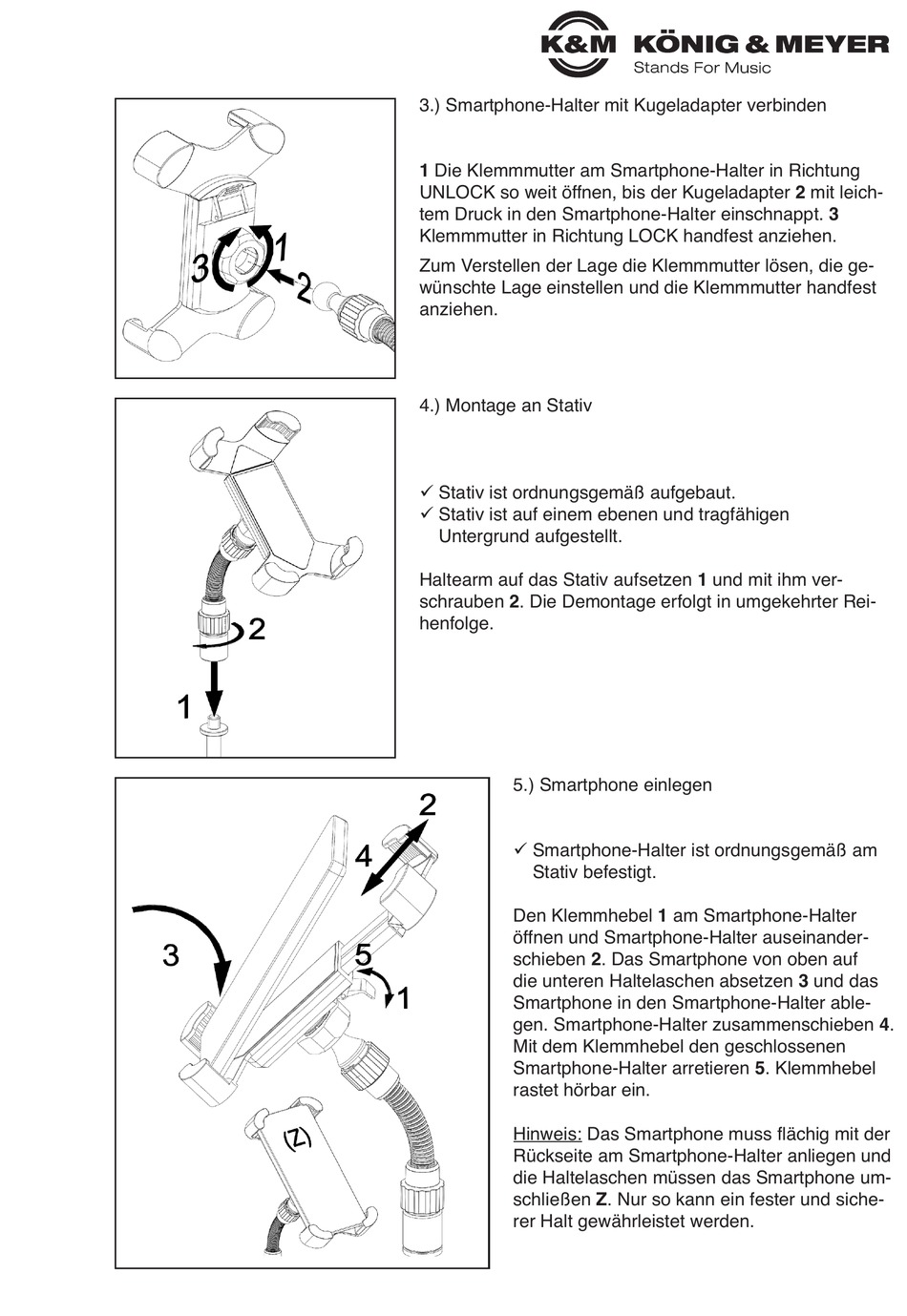

Konig & Meyer 19759 Nutzungsinformation Seite 3

3.) Smartphone-Halter mit Kugeladapter verbinden
1 Die Klemmmutter am Smartphone-Halter in Richtung
UNLOCK so weit öffnen, bis der Kugeladapter 2 mit leich-
tem Druck in den Smartphone-Halter einschnappt. 3
Klemmmutter in Richtung LOCK handfest anziehen.
Zum Verstellen der Lage die Klemmmutter lösen, die ge-
wünschte Lage einstellen und die Klemmmutter handfest
anziehen.
4.) Montage an Stativ
 Stativ ist ordnungsgemäß aufgebaut.
 Stativ ist auf einem ebenen und tragfähigen

Untergrund aufgestellt.
Haltearm auf das Stativ aufsetzen 1 und mit ihm ver-
schrauben 2. Die Demontage erfolgt in umgekehrter Rei-
henfolge.
5.) Smartphone einlegen
 Smartphone-Halter ist ordnungsgemäß am

Stativ befestigt.
Den Klemmhebel 1 am Smartphone-Halter
öffnen und Smartphone-Halter auseinander-
schieben 2. Das Smartphone von oben auf
die unteren Haltelaschen absetzen 3 und das
Smartphone in den Smartphone-Halter able-
gen. Smartphone-Halter zusammenschieben 4.
Mit dem Klemmhebel den geschlossenen
Smartphone-Halter arretieren 5. Klemmhebel
rastet hörbar ein.
Hinweis: Das Smartphone muss flächig mit der
Rückseite am Smartphone-Halter anliegen und
die Haltelaschen müssen das Smartphone um-
schließen Z. Nur so kann ein fester und siche-
rer Halt gewährleistet werden.
