Konig & Meyer 19797 Anleitung

19797 Tablet-PC-Tischstativ
- Schreiben, lesen, surfen, Bilder und Videos betrachten
- Gleichermaßen geeignet für Bühne, Heim und Studio
- Für Tablets aller möglichen Hersteller – keine Bindung an bestimmte Marke
- Für Bildschirmgrößen (Höhe: 163 - 242 mm, Breite: 102 - 189 mm)
- Mit hilfreicher Skalierung für wiederkehrende Größeneinstellungen
- Mit Verstellmöglichkeiten die keine Wünsche offenlassen:
- Tabletgröße, Neigungswinkel, Ausrichtung, Hoch/Quer
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese An-
leitung informiert Sie über alle wich tigen Schritte bei Aufbau und Handhabung.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
Bitte beim Montieren des Tablet-PC sicherstellen, dass dieses gemäß
dieser Anleitung im Halter sicher platziert und auf sicheren Sitz geprüft ist.
Für unsachgemäßen Gebrauch und die daraus entstehenden Folgen bzw.
Schäden wird seitens K&M nicht gehaftet!
- Tischfuß nur auf geeigneten Untergründen abstellen:
- eben, tragfähig und standfest
- den Tablet-PC sorgfältig platzieren und durch anziehen der Schrauben
- fixieren, anschließend auf sicheren Halt prüfen
- vier glasklare Gummifüße verhindern das Verrutschen des Stativs und
- schützen vor Kratzern am Tisch
- Halterung umsichtig handhaben; v.a. bei Änderungen der Einstellung
- (Neigung, Format)
AUFSTELLANLEITUNG
1 Das Tischstativ ist bereits komplett montiert
1 und kann sofort ohne weitere Maßnahmen
1 aufgestellt werden.

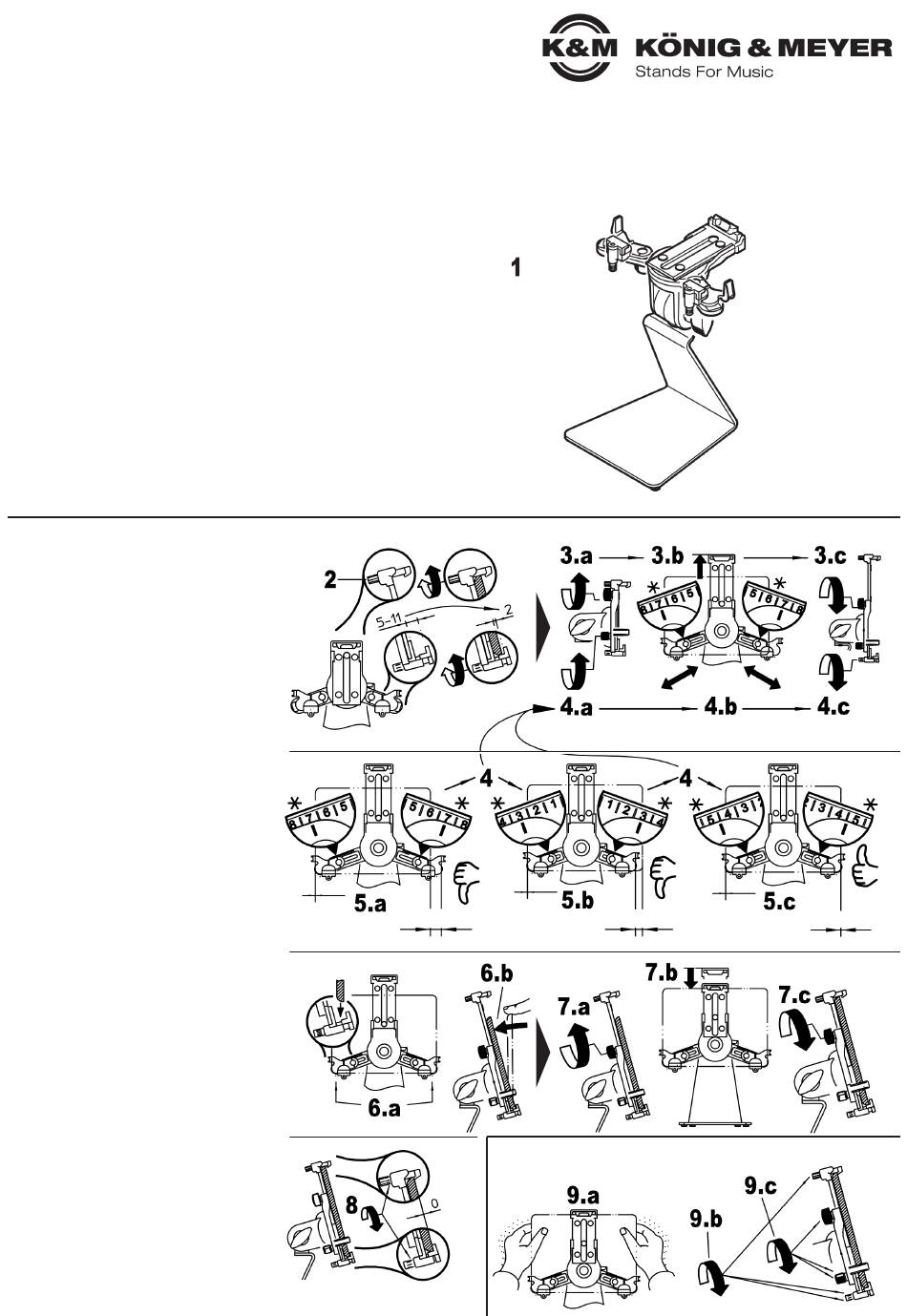

ERSTMALIGES EINLEGEN des Tablet (2-8)
Viele Einstellungen sind möglich - finden wir
die Passende
2 Zunächst alle drei Rändelstifte öffnen bis
2 sichergestellt ist, dass in der Halterung
2 genügend Platz für das Tablet ist
3 a. Oberen Haltearm lösen,
3 b. max. ausfahren und
3 c. Klemmschraube wieder festziehen
4 a. seitliche Haltearme lösen und diese...
4 b. ...mit Hilfe der Skalen symmetrisch in
4 b. eine ungefähre Position ausfahren,
4 c. Beide Klemmschrauben wieder festziehen
5 Tablet probehalber in die Halteecken führen
5 a. Tablet zu schmal: Haltearme wieder etwas
5 a. einfahren (symmetrisch) bis es passt.
5 b. Tablet zu breit: Haltearme weiter
5 b. ausfahren (symmetrisch) bis es passt.
5 c. Tablet passt, wenn die Halteecken ohne
5 c. seitlichen Luftspalt anliegen.
6 a. Tablet in beide Halteecken einlegen...
6 b. ...und oben anlegen und festhalten
7 Oberen Haltearm einfahren
7 a. Klemmschraube lösen und Arm einfahren...
7 b. ...bis das Tablet spielfrei eingefasst ist.
7 c. Klemmschraube wieder festziehen
8 Tablet in den Halteecken sanft einklemmen
8 durch Anziehen der drei Rändelstifte
FESTSITZ PRÜFEN (9)
9 Ihr Tablet sollte jetzt sicher positioniert sein.
9 Bitte vergewissern Sie sich, dass dem so ist.
9 a. Sitzt das Tablet spielfrei in den
9 a. Halterungen?
9 b. Sind die drei Rändelgriffe fest
9 b. angezogen?
9 c. Sind die drei Kunststoffflügel fest
9 c. angezogen?
Falls nicht, bitte anhand der Punkte 2-8
korrigieren.
ERSTMALIGES EINLEGEN des Tablet (2-8)
passt
Tab zu schmal
* Zahlenwerte der Skala sind nur Beispiel (Auswahl div.Tablets s.Beiblatt)
passt
Tab zu breit
FESTSITZ PRÜFEN (9)
passt
Tab passt
