DMX-Stepper-Control
14

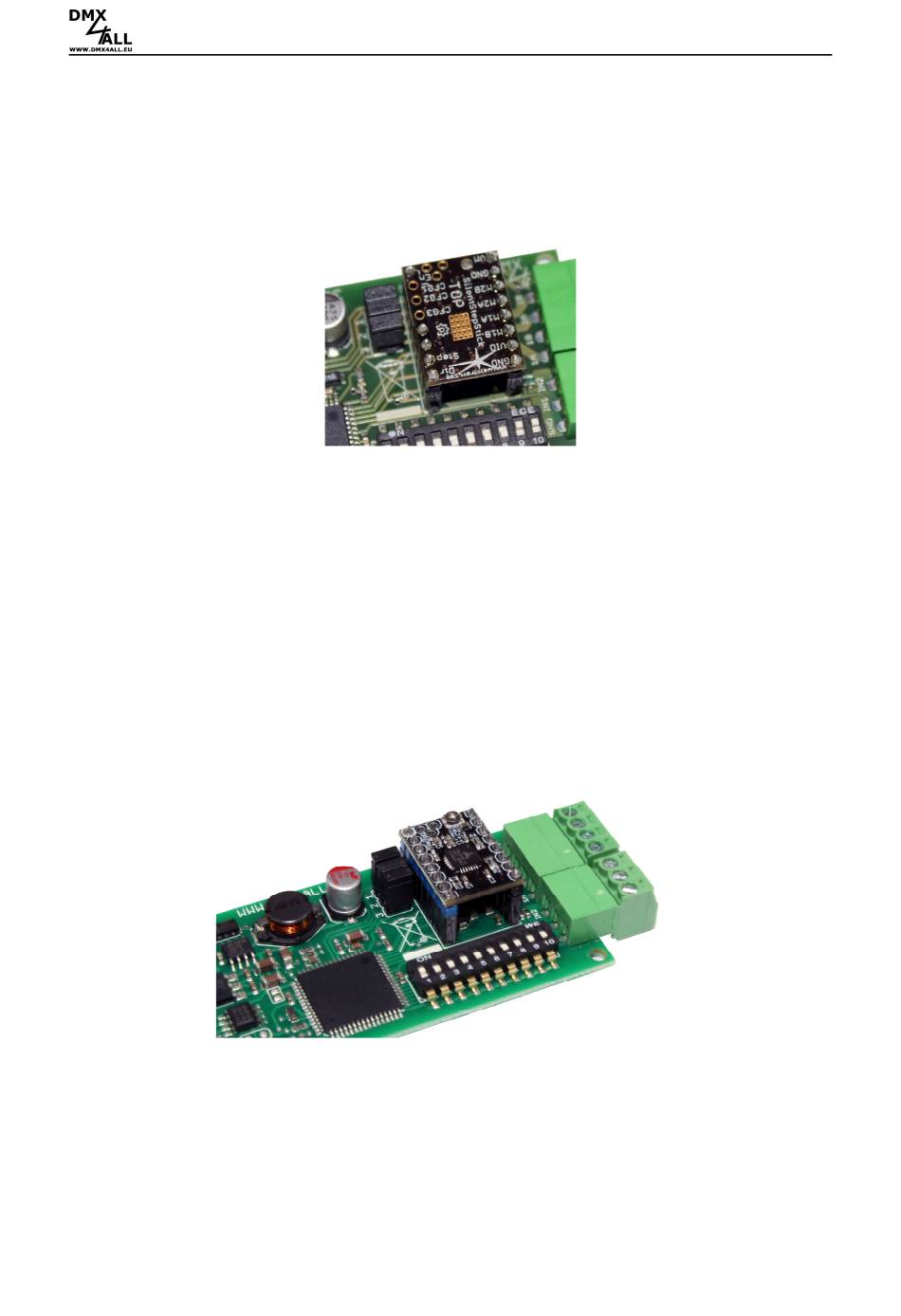

Betrieb mit TMC2100 SilentStepStick
Auf den DMX-Stepper-Control kann ein SilentStepStick mit Trinamic TMC2100
aufgesteckt werden. In diesem Fall sind die Anschlüsse CFG1, CFG2 und CFG3
nicht zu verbinden.
Betrieb mit TMC2208
Um den DMX-Stepper-Control mit einem Trinamic TMC2208 zu verwenden stecken
Sie diesen wie abgebildet mit den Motoranschluss zur Aussenseite der Platine auf.
Eventuell ist es notwendig die Anschlusspins MS1, MS2 und MS3 (siehe Seite 13) zu
entfernen und nicht zu verbinden.
