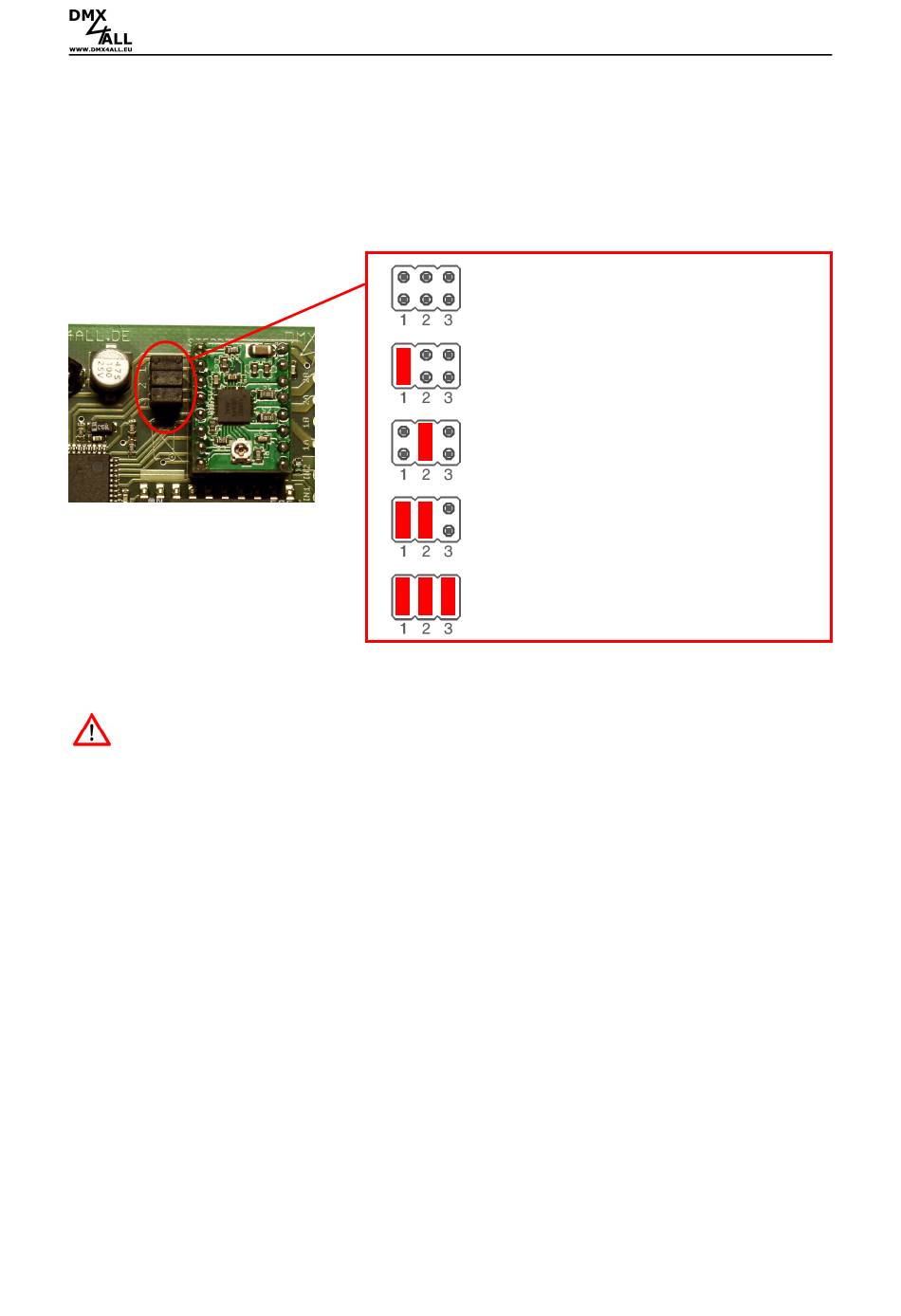

Mikroschritt-Einstellung
Die Einstellung in welcher Microschritt-Auflösung der Schrittmotor angesteuert wird
erfolgt über die Jumper 1-3.
Die Mikroschritt-Einstellung wirkt sich sowohl auf die Ansteuerung durch den
Mikrocontroller des DMX-Stepper-Control als auch auf den aufgesteckten
Schrittmotortreiber aus.
Bei Verwendung alternativer Schrittmotortreiber kann es daher notwendig sein
die Signale CFG1, CFG2 und CFG3 nicht zu verbinden (MS1, MS2 und MS3
am Schrittmotortreiber s. Seite 13).
Maximale Schrittgeschwindigkeit
Die maximale Schrittgeschwindigkeit ist abhängig von der Mikroschritt-Einstellung.
Full-Step (1/1)
Half-Step (1/2)
Quarter-Step (1/4)
Eighth-Step (1/8)
Sixteenth-Step (1/16)
DMX-Stepper-Control
375 Schritte/s
750 Schritte/s
1500 Schritte/s
3000 Schritte/s
6000 Schritte/s
Full-Step (1/1)
Half-Step (1/2)
Quarter-Step (1/4)
Eighth-Step (1/8)
Sixteenth-Step (1/16)
12
