Schrittmotortreiber
Der DMX-Stepper-Control verwendet den weit verbreiteten Step-Stick
Schrittmotortreiber.

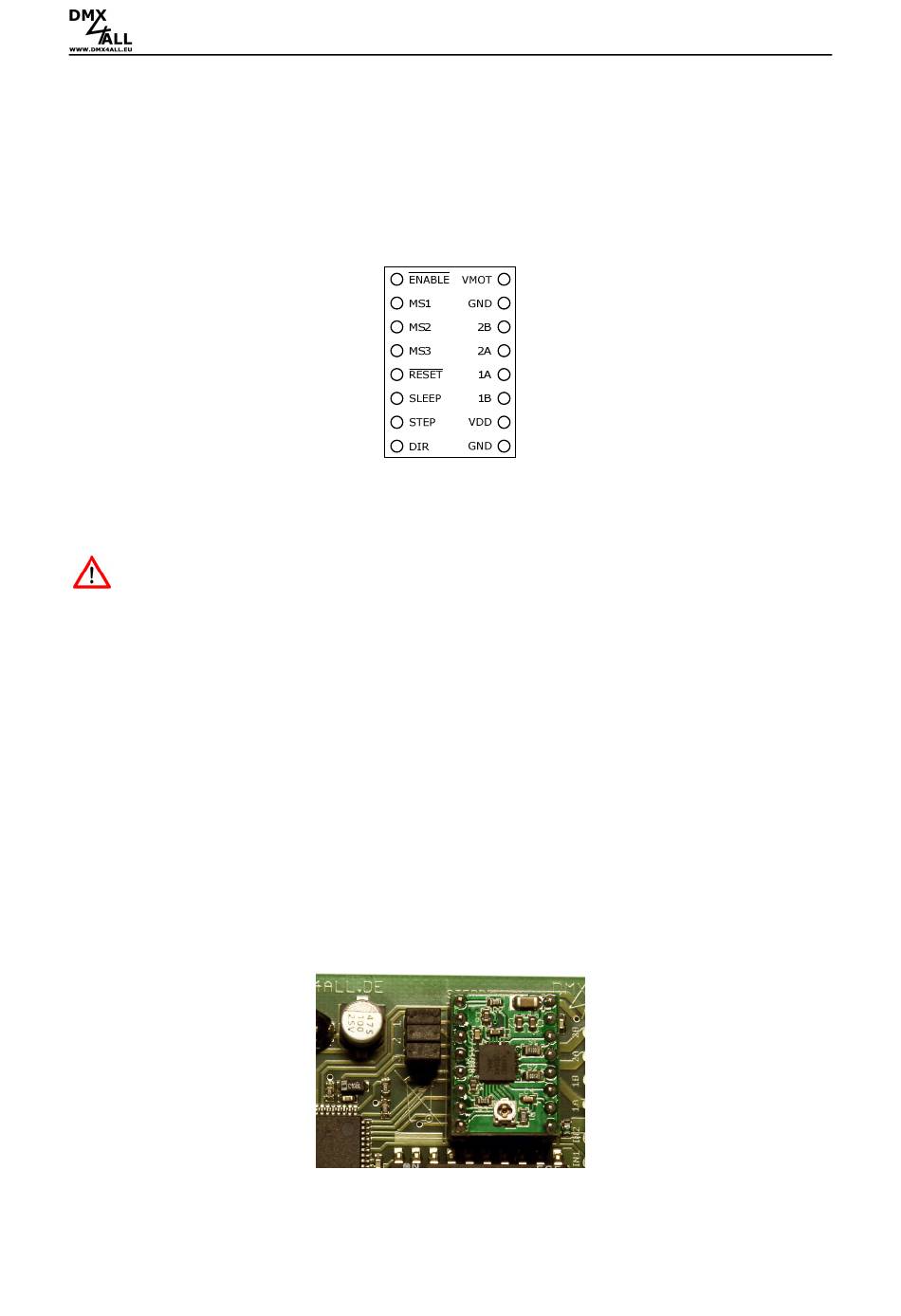

Die Anschlussbelegung des Treibersockels ist wie folgt:
Beachten Sie beim Aufstecken das der Schrittmotortreiber ausschließlich im
spannungslosen Zustand in der richtigen Orientierung aufgesteckt wird!
Die Motor-Anschlüsse müssen zum Motoranschluss zeigen.
Aufstecken in der falschen Orientierung oder mit angeschlossener
Spannungsversorgung führt zur Zerstörung des DMX-Stepper-Control
und/oder der Stepper-Moduls.
Betrieb mit Pololu A4988 (Auslieferzustand)
Auf den DMX-Stepper-Control ist im Auslieferzustand der Schrittmotortreiber Pololu
A4988 aufgesteckt.
DMX-Stepper-Control
13
