- Seite 1 Alta 100 AXIALVENTILATOR Betriebsanleitung www.ventilation-system.com...
- Seite 2 Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts Alta 100 und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen.
- Seite 3 Das Gerät darf von Kindern ab 8 Jahren und darüber sowie Personen mit eingeschränkten körperlichen, geistigen oder sensorischen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis verwendet werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Seite 4 Befestigen Sie das Gerät nicht mit Leim oder Klebstoffen an der Halterung. Verwenden Sie nur die in der Betriebsanleitung angegebene Befestigungsmethode. Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten.
- Seite 5 Fachpersonal, das über eine Zulassung für Arbeiten an Elektrischen Geräten mit einer Versorgungsspannung bis 1000 V gestattet. Vor der Montage des Geräts ist dieses auf sichtbare Defekte am Laufrad, Gehäuse oder Gitter zu überprüfen. Des Weiteren ist sicherzustellen, dass sich keinerlei Fremdkörper im Gehäuse befinden, welche die Laufradschaufeln beschädigen könnten.
- Seite 6 Setzen Sie sich bitte nicht auf das Gerät und lassen Sie keine Gegenstände darauf liegen. Die in dieser Betriebsanleitung angegebenen Informationen gelten zum Zeitpunkt der Abfassung des Dokuments als richtig. Um aktuelle technische Entwicklungen umzusetzen, behält sich das Unternehmen das Recht vor, jederzeit Änderungen in der Bauweise, den technischen Eigenschaften und dem Lieferumfang des Gerätes vorzunehmen.

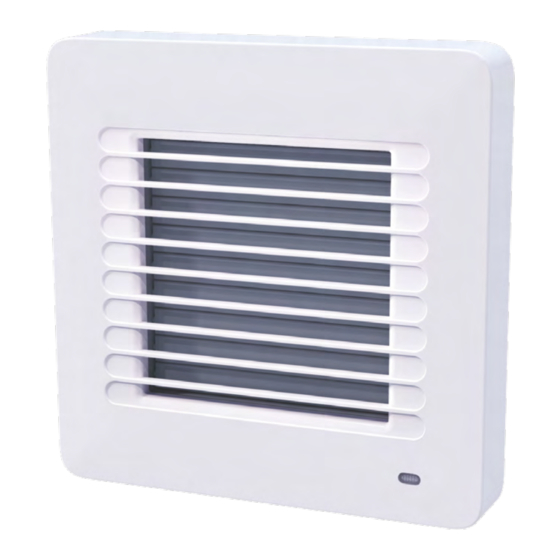

- Seite 7 LIEFERUMFANG Ventilator 1 Stk. Schrauben mit Dübel 4 Stk. Schraubenzieher aus Kunststoff (für Ventilatoren mit Zeitschalter) 1 Stk. Betriebsanleitung 1 Stk. Verpackungskarton 1 Stk. Isolierschicht (für Modelle mit Zeitschalter) 1 Stk. KURZBESCHREIBUNG Bei dem in der Betriebsanleitung beschriebenen Produkt handelt es sich um einen Axialventilator aus hochwertigem Kunststoff zur Entlüftung von kleinen bis mittelgroßen Wohnräumen.
- Seite 8 Die Außen- und Anschlussabmessungen der Geräte sind unten aufgeführt.
- Seite 9 BEZEICHNUNGSSCHLÜSSEL Alta 100 T L Ausführungen des Motors: _: Basismotor L: kugelgelagerter Motor Zusätzliche Optionen: V: Schnurschalter T: Nachlaufschalter TH: Feuchtesensor und Nachlaufschalter VT: Schnurschalter und Nachlaufschalter VTH: Schnurschalter, Nachlaufschalter und Feuchtesensor T: Einschaltverzögerung und Nachlaufschalter Durchmesser des Anschlussstutzens, mm Ventilatorserie...
- Seite 10 MONTAGE UND BETRIEBSVORBEREITUNG Der Ventilator ist für die Wandmontage (mit gleit- und kugelgelagerten Motoren) oder für die Deckenmontage (nur bei kugelgelagerten Motoren, Option L) vorgesehen und kann verwendet werden, um Luft durch ein Lüftungsrohr oder durch ein Lüftungsrohrsystem direkt nach außen abzulassen. Bei Montage über ein Lüftungsrohrsystem den Querschnitt des Lüftungsrohres entsprechend der Standardgröße des Ventilators auswählen.
- Seite 11 Warnung! Die Stromkabel dürfen nur an der vom Hersteller vorgesehenen Stelle im Gehäuse verlegt werden. Das Einführen der Stromkabel in ein selbst gebohrtes Loch nimmt dem Hersteller die Verantwortung für das Gerät ab und macht die Garantie ungültig. Die Stromkabel müssen maximal 8 mm von der Isolierung befreit sein. Geben Sie diese Anleitung nach der Montage zur Ansicht an den Endnutzer weiter.
- Seite 12 Montageschritte des Ventilators: 1. Schalten Sie die Stromversorgung ab und stellen Sie sicher, dass der Strom abgeschaltet ist. 2. Nehmen Sie das dekorative Gitter ab. 3. Setzen Sie den Ventilator in das Lüftungsloch ein und markieren Sie an der Wand die Stelle, an der das Stromkabel eingeführt wird, sowie die Befestigungspunkte des Gehäuses.
- Seite 13 VTH,...
- Seite 14 Anschlussschema für Geräte Alta 100 Alta 100 V Alta 100 VT (VTH) Alta 100 T (TH), T1) Klemmenmarkierung auf Anschlussschemas: L: Phase S: externer Schalter N: Null QF: zweipoliger Schalter...
- Seite 15 VARIANTEN DES VENTILATORS — Der Ventilator wird über einen Schnurschalter ein- und ausgeschaltet. — Der Ventilator ist mit einem Nachlaufschalter ausgestattet. Beginnt zu funktionieren, wenn er mit dem Schnurschalter eingeschaltet wird. Nach dem Ausschalten mit dem Schnurschalter arbeitet das Gerät noch für die am Nachlaufschalter eingestellte Zeit weiter.
- Seite 16 BETRIEBSEINSTELLUNG DES VENTILATORS DIE LEITERPLATTE DES TIMERS IST UNTER NETZSPANNUNG. VOR DER EINSTELLUNG STELLEN SIE SICH SICHER, DASS DER VENTILATOR VOLLSTÄNDIG VON DER STROMVERSORGUNG GETRENNT IST. Um die Einschaltverzögerungszeit des Ventilators einzustellen, drehen Sie den Potentiometerknopf im Uhrzeigersinn, um die Einschaltverzögerungszeit zu erhöhen, und gegen den Uhrzeigersinn, um sie zu 0min 2min verringern (von 0 bis 2 Minuten).
- Seite 17 WARTUNGSHINWEISE Die Wartungsarbeiten sind mindestens alle 6 Monate durchzuführen. Wartungsschritte: • Trennen Sie den Ventilator vom Stromnetz und stellen Sie sicher, dass die Stromzufuhr unterbrochen ist. • Nehmen Sie die Frontplatte/das Gitter ab und reinigen Sie den Ventilator mit einem weichen, trockenen Tuch oder einem Pinsel. •...
- Seite 18 LAGERUNGS- UND TRANSPORTVORSCHRIFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 °C bis +40 °C und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig.
- Seite 19 HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/ EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt.
- Seite 20 äußeren Änderungen am Gerät, welche für die Montage notwendig sind). • Änderungen an der Konstruktion des Gerätes oder technische Änderungen am Gerät. • Austausch und Verwendung von Einheiten oder Teilen, die nicht durch den Hersteller vorgesehen sind. • Unzweckmäßige Benutzung des Geräts. •...
- Seite 23 Prüfzeichen Verkauft von (Name und Stempel des Händlers) Hergestellt am Verkaufsdatum (Datum):...
- Seite 24 Abnahmeprotokoll Alta 100 _____________________________ Der Ventilator ist als betriebsfähig anerkannt V274DE-01...
