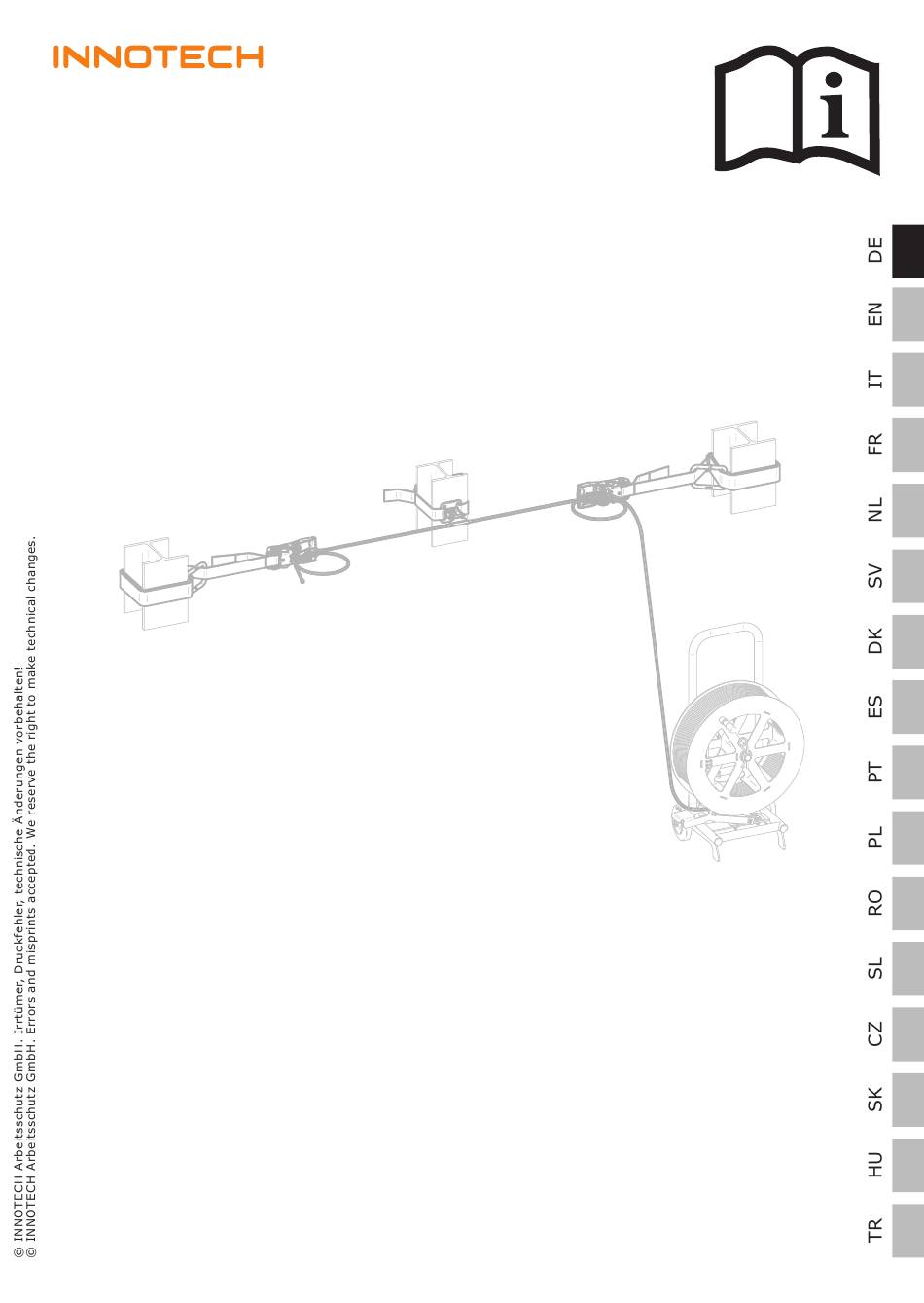

TEMP
Gebrauchsanleitung
DE – ACHTUNG: Die Verwendung des Innotech-Produktes ist erst zulässig nachdem
die Gebrauchsanleitung in der jeweiligen Landessprache gelesen wurde.
EN – ATTENTION: Use of the Innotech product is only permitted after the instruction
manual has been read in the respective national language.
IT – ATTENZIONE: L'utilizzo del prodotto Innotech è permesso solo previa lettura
del manuale di istruzioni nella lingua del paese corrispondente.
FR – ATTENTION : L'utilisation du produit Innotech n'est autorisée qu'après
la lecture du mode d'emploi correspondant dans la langue du pays.
NL – ATTENTIE: Het gebruik van dit Innotech product is pas toegestaan, nadat
de gebruikshandleiding in de taal van het betreffende land gelezen werd.
SV – O B S : Denna Innotech-produkt får inte användas, förrän bruksanvisningen
på respektive lands språk har lästs igenom.
DK – GIV AGT: Det er først tilladt at anvende Innotech-produktet, før end brugsvej-
ledningen på det pågældende lands sprog er læst.
ES – ATENCIÓN: El uso del producto Innotech sólo está permitido después de que
se hayan leído las instrucciones de uso en el idioma del respectivo país.
PT – ATENÇÃO: O uso do produto Innotech apenas é permitido depois de ter lido as
instruções de uso na respectiva língua nacional.
PL – UWAGA: korzystanie z produktu Innotech jest jedynie dozwolone po przeczy-
taniu podręcznika w języku narodowym.
RO – ATENŢIE: Utilizarea produsului Innotech este autorizată abia după ce au fost
citite instrucţiunile originale de utilizare în limba ţării respective.
SL – POZOR: Uporaba izdelka Innotech je dovoljena šele po tem, ko navodila
preberete v svojem jeziku.
CZ – POZOR: Práce s výrobkem Innotech je povolena až po prostudování návodu
k použití v příslušném jazyce daného státu.
SK – POZOR: Používanie výrobku Innotech je povolené až potom, keď ste si
prečítali návod na obsluhu v jazyku príslušnej krajiny.
HU – FIGYELEM: Az Innotech termékek használata csak az után engedélyezett,
miután saját nyelvén elolvasta a használati utasítást.
TR – DİKKAT: INNOTECH ürününün kullanımına ancak ilgili ülkenin dilinde sunulmuş
olan kullanım kılavuzunun tamamen okunmasından ve anlaşılmasından sonra izin verilir.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Innotech TEMP ENDS-10

  • Seite 1 ES – ATENCIÓN: El uso del producto Innotech sólo está permitido después de que se hayan leído las instrucciones de uso en el idioma del respectivo país. PT – ATENÇÃO: O uso do produto Innotech apenas é permitido depois de ter lido as instruções de uso na respectiva língua nacional.
  • Seite 2: Sicherheitshinweise

    Die Monteure müssen sicherstellen, dass der Untergrund für die Befestigung der Anschlageinrichtung geeignet ist. Im Zweifelsfall ist ein Statiker hinzuzuziehen. Sollten Unklarheiten während der Montage/Verwendung auftreten, ist unbedingt mit dem Hersteller Kontakt aufzunehmen (www.innotech.at). Edelstahl darf nicht mit Schleifstaub oder Stahlwerkzeugen in Berührung kommen, dies kann zu Korrosionsbildung führen.
  • Seite 3 SICHERHEITSHINWEISE Die Befestigung am TEMP geschieht stets mit einem Karabiner oder INNOTECH Seilgleiter und muss mit einer persönlichen Schutzausrüstung entsprechend den Angaben in dieser Gebrauchsanleitung verwendet werden. Für den horizontalen Einsatz dürfen nur Verbindungsmittel verwendet werden die für diesen Verwendungszweck geeignet und für die entsprechende Kantenausfüh- rung (scharfe Kanten, Trapezblech, Stahlträger, Beton etc.) geprüft sind.
  • Seite 4 Ergab die Sichtprüfung durch den Gerätehalter oder die fach-/sachkundige Person Bean- standungen oder ist die Verwendungsdauer der PSA abgelaufen, so ist diese auszuschei- den. Das Ausscheiden hat so zu erfolgen, dass eine Wiederverwendung mit Sicherheit ausgeschlossen werden kann. TEMP / 200122 / www.innotech.at...
  • Seite 5: Gewährleistung

    Einstrahlung, Chemikalien, Feuchtigkeit, Wärmequellen und sonstigen Umwelteinflüssen zu schützen. WENN NOTWENDIG: Gurtband mit lauwarmen Wasser und milder Seife reinigen, mit klarem Wasser abspülen und lufttrocknen lassen (niemals im Wäschetrockner oder über einer Hitzequelle trock- nen). TEMP / 200122 / www.innotech.at...
  • Seite 6 Edelstahl AISI 304 und Stahl vernickelt 58,5 Polyester-Gurtband: 50 x 2500 mm mit eingenähter Ratsche: 50 mm, 18 Zähne, 5000 daN; aus verzinktem Stahl und Kunststoffgriff AIO SEIL-30 Edelstahlseil: Edelstahl AISI 316, Durchmesser: Ø 8 mm (7x7) Bruchlast: 37 kN TEMP / 200122 / www.innotech.at...
  • Seite 7: Untergrund Der Befestigung

    NORMEN INNOTECH TEMP wurde geprüft und zertifiziert nach EN 795:2012 TYP B und EN 795:2012 TYP C. BEI DER BAUMUSTERPRÜFUNG EINGESCHALTETE NOTIFIZIERTE STELLE: DEKRA Testing and Certification GmbH, Dinnendahlstr. 9, 44809 Bochum, C 0158 Die Baumusterprüfung erfolgte nach EN 795:2012 UNTERGRUND DER BEFESTIGUNG Das Horizontalseilsystem sollte möglichst oberhalb des Benutzers montiert werden.
  • Seite 8: Zeichen & Markierungen U Endschlösser

    Für die sichere Anwendung sind die jeweiligen Angaben der PSA-Hersteller zu beachten. Aus Sicherheitsgründen empfiehlt es sich, Auffangsysteme generell als Rückhaltesys- teme zu verwenden! TEMP ist nicht für Abseilarbeiten (System für seilunterstützten Zugang (EN 363:2008)) geeignet. TEMP / 200122 / www.innotech.at...
  • Seite 9: Falschanwendungen

    Edelstahlseil der Anschlageinrichtung TEMP verbunden. (z.B: EN 353-2 oder EN 354 + EN 355, etc. --> Bei Systemen mit Seilzwischenhalter empfiehlt sich die Verwendung eines "Y"-Verbindungsmittel oder Innotech Seilgleiter.) Achtung! Die Anschlageinrichtung TEMP ist zur Sturzkräftereduzierung mit Schockabsor- ber (Gurtbänder + Seilschlaufen der Endschlösser) ausgestattet.
  • Seite 10 BESTANDTEILE BESTANDTEILE: TEMP ENDS-10: Während der Lagerung den Bolzen stets mit dem Splint am Endschloss sichern! BESTANDTEILE: TEMP SZH-10: TEMP / 200122 / www.innotech.at...

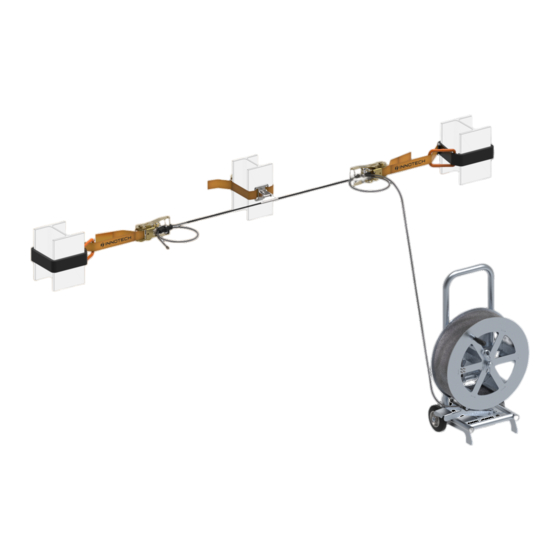

  • Seite 11 ÜBERSICHT / ABSTÄNDE MONTAGEBEISPIEL - ÜBERSICHT: (SCHEMAZEICHNUNG) Ab einem Abstand von 20 m zwischen den beiden Endpunkten müssen Feldgrößen: maximal 20 m! Seilzwischenhalter montiert werden. TEMP / 200122 / www.innotech.at...
  • Seite 12: Montage

    Abnahmeprotokoll übertragen. (Später nicht mehr sichtbar!) AB 20 M SYSTEMLÄNGE MÜSSEN SEILZWISCHENHALTER MON- TIERT WERDEN. GEBEN SIE DIE ENTSPRECHENDE ANZAHL AN SEILZWISCHENHALTER AUF DAS EDELSTAHLSEIL. Endschloss am losen Seilende montieren 1. ENDSCHLOSS BIS ZUR SCHRAUBENSICHERUNG AUFSCHIEBEN TEMP / 200122 / www.innotech.at...
  • Seite 13 STOFFSCHUTZKAPPEN AM SEILENDE. (3 Kappen Reserve) 3. IM ABSTAND VON MINDESTENS 850 MM ZUM SEILENDE WIRD DAS EDELSTAHLSEIL IN DIE INNERE FÜHRUNG DES ENDSCHLOS- SES GEDRÜCKT UND MIT DER HAND VERSCHLOSSEN 850 mm ≥ A - A TEMP / 200122 / www.innotech.at...
  • Seite 14 MONTAGE 4. SEILSCHLAUFE Ø 220 MM BILDEN UND IN DIE AUSSEN LIEGENDE FÜHRUNG DRÜCKEN. 5. VERRIEGELUNG LAUT ABBILDUNG VERSCHRAUBEN TEMP / 200122 / www.innotech.at...
  • Seite 15 MONTAGE Endschloss durch Bolzen und Splint mit Ratsche verbinden Sechskantschraube festschrauben (25 Nm) 25 Nm 25 Nm TEMP / 200122 / www.innotech.at...
  • Seite 16 FESTIGKEIT MIN. 22 KN ! ≥ ≥ ≥ 900 mm 900 mm 900 mm ≥ 900 mm ≥ ≥ ≥ 900 mm 900 mm 900 mm ≥ 900 mm Der Schutzmantel muss eventuelle Kanten abdecken! TEMP / 200122 / www.innotech.at...
  • Seite 17 MONTAGE Gurtband durch die Spannrolle der Ratsche führen POSITION DER RATSCHE: ≥ 900 mm ~ 300 mm TEMP / 200122 / www.innotech.at...
  • Seite 18 MONTAGE Spanngurt festzurren und Ratsche sorgfältig verriegeln Das Gurtband muss die Spannrolle mindestens 3 mal umschlingen! > 3x ü TEMP / 200122 / www.innotech.at...
  • Seite 19 MONTAGE OPTIONAL: Seilzwischenhalter montieren Das Gurtband muss die Spannrolle mindestens 3 mal umschlingen! > 3x ü TEMP / 200122 / www.innotech.at...
  • Seite 20 Edelstahlseil vorspannen Das zweite Endschloss im Abstand von ca. 600 mm zum zweiten Befestigungs- punkt montieren. Die Montage von Endschloss und die Befestigung am zweiten Befestigungspunkt erfolgt in gleicher Weise wie bei Befestigung 1. TEMP / 200122 / www.innotech.at...
  • Seite 21 Spannrollen der Ratschen mindestens 3 mal umschlingen! - Anzugsdrehmoment der Sechskantschrauben: 25 Nm DEMONTAGE Die Ratsche öffnen und durch Betätigen des Verriegelungshebels das System entspannen. Die weitere Demontage erfolgt in umgekehrter Reihenfolge zur Montage. TEMP / 200122 / www.innotech.at...
  • Seite 22 Verwendungsanleitung des Herstellers ausgeführt wurden. Die sicherheitstechnische Zuver- lässigkeit wird durch den Montagebetrieb bestätigt. Übergabe von: (z.B: Persönliche Schutzausrüstungen PSA, Höhensicherungsgeräte HSG, Aufbewahrungsschrank etc.) Stück Stück Stück ANMERKUNGEN: Name: Auftraggeber Montage Datum, Firmenstempel, Unterschrift Datum, Firmenstempel, Unterschrift TEMP / 200122 / www.innotech.at...
  • Seite 23: Übersicht Der Prüfungen

    Die Periodische Überprüfung ist mindestens 1 x pro Jahr von einer FACH-/SACHKUNDIGEN PERSON durchzuführen und zu dokumentieren! ✔ PRÜFBEFUND / BEMERKUNGEN / FACH-/ SACHKUNDIGER DATUM ✘ NÄCHSTE ÜBERPRÜFUNG BIS SPÄTESTENS UNTERSCHRIFT Die maximale Verwendungsdauer von TEMP darf nicht überschritten werden! -> siehe Kapitel 3 TEMP / 200122 / www.innotech.at...
  • Seite 24 Das Sicherungssystem entspricht der Aufbau- und Verwendungsanleitung des Herstellers und dem Stand der Technik. Die sicherheitstechnische Zuverlässigkeit wird bestätigt. Das Prüfblatt (Kapitel 16) wurde ausgefüllt. Fach-/ Sachkundige, mit dem Sicherungssystem vertraute Person: Firmenstempel: Name: Unterschrift: TEMP / 200122 / www.innotech.at...
  • Seite 25: Entwicklung & Vertrieb

    ENTWICKLUNG & VERTRIEB INNOTECH Arbeitsschutz GmbH, Laizing 10, 4656 Kirchham / Österreich www.innotech.at TEMP / 200122 / www.innotech.at...
