System 2000
System 2000 HLK-Relais-Einsatz
System 2000 HLK-Relais-Einsatz
Best.-Nr. : 0303 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gefahr durch elektrischen Schlag an der SELV/PELV-Installation. Nicht zum Schalten
von SELV/PELV-Spannungen geeignet.
Gefahr durch elektrischen Schlag. Den Einsatz nicht ohne Aufsatz betreiben.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

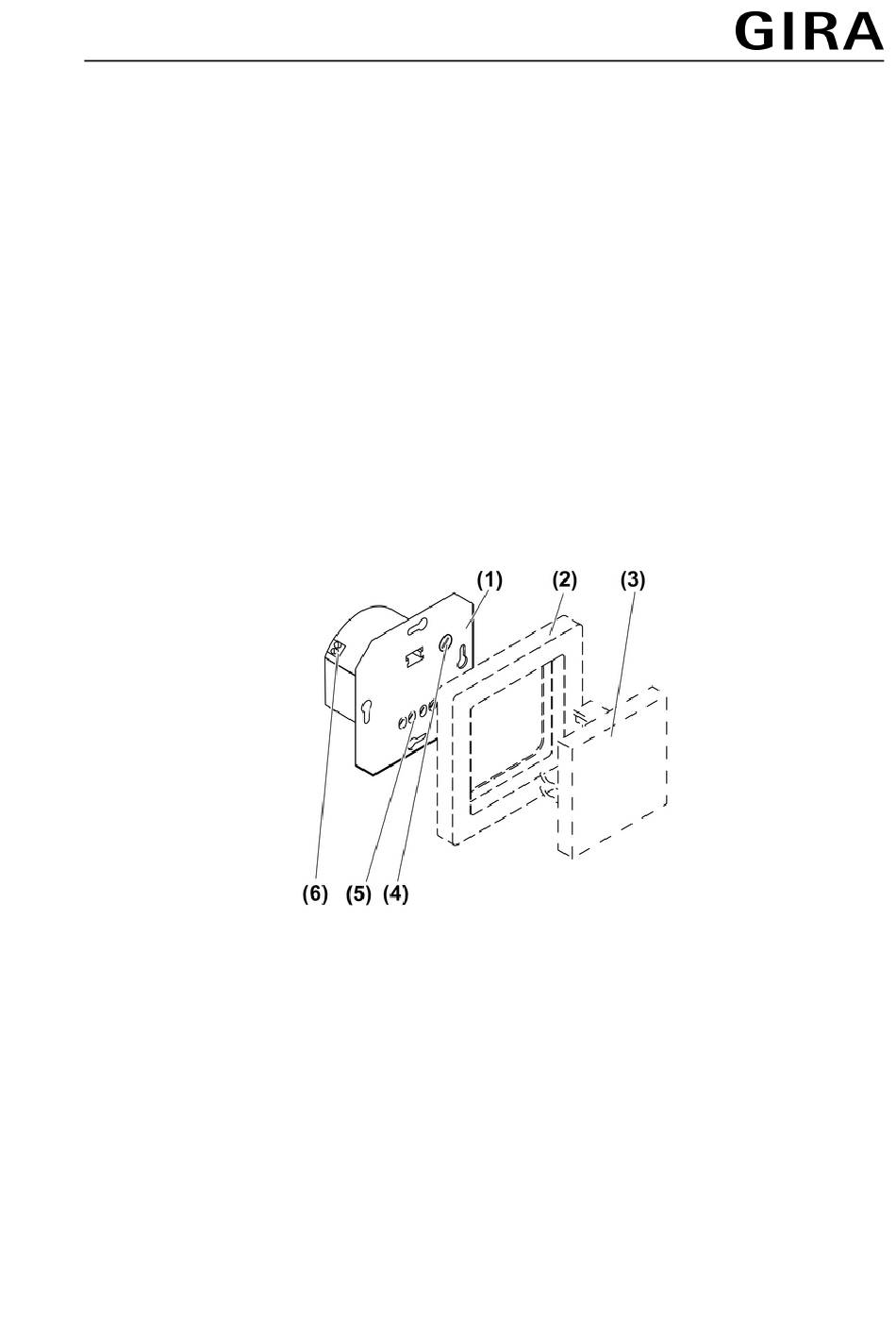

(1) Unterputz-Einsatz
(2) Rahmen
(3) Tast-Aufsatz
(4) Einsteller Nachlaufzeit für Ausgang HLK
(5) Anschlussklemmen Netzspannung und Ausgang Kanal 1
(6) Anschlussklemmen Ausgang HLK für Heizung, Lüftung, Klima
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Ausgang Kanal 1 zum Schalten von Licht
-
Ausgang HLK zum Schalten von Licht, Lüftern, Klimageräten, Thermostatschaltern und
Motoren
32541322
10499084 I00
Bild 1
14.05.2013
1/6
