HAKO Scrubmaster B5 Betriebsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für HAKO Scrubmaster B5
Inhaltszusammenfassung für HAKO Scrubmaster B5

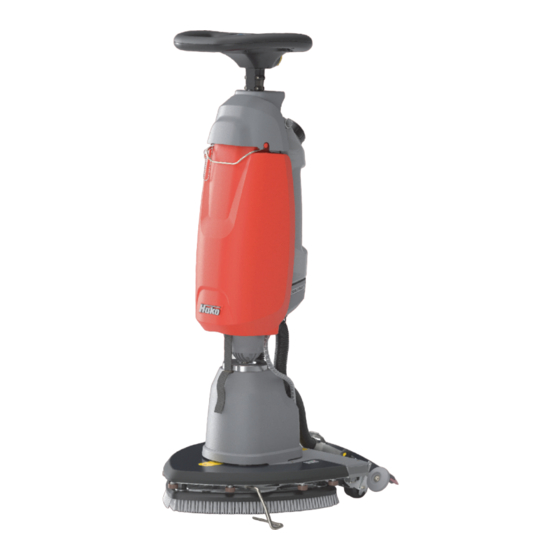

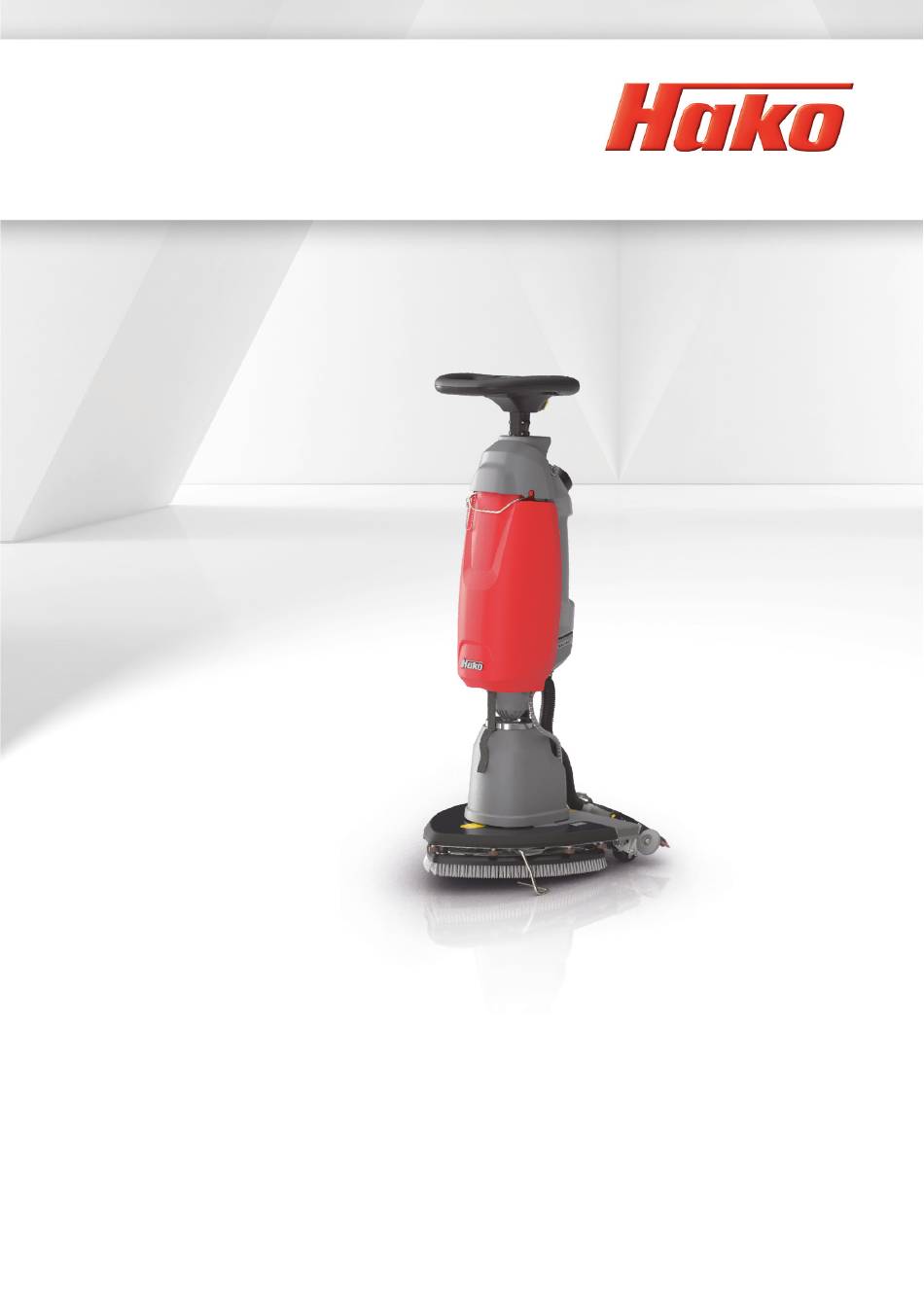

- Seite 1 Scrubmaster B5 (7150) Betriebsanleitung Teile-Nummer 88-00-3353 - 4766-00 Gültig ab: 05.2023...
-
Seite 2: Einleitung
Pflege. In dieser Betriebsanleitung haben wir die Stellen, die Ihre Sicherheit betreffen, mit dem Gefahrenhinweis versehen. Für weitere Fragen zur Maschine oder zur Betriebsanleitung steht Ihnen Ihr Hako-Vertragspartner jederzeit zur Verfügung. Wir weisen ausdrücklich darauf hin, dass irgendwelche Rechtsansprüche, die auf die Ausführungen dieser Betriebsanleitung bezogen werden, nicht geltend... -
Seite 3: Bestimmungsgemäße Verwendung
Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhal- tung der vom Hersteller vorgeschriebenen Betriebs- Wartungs- und Instand- haltungsbedingungen. Der Scrubmaster B5 darf nur von Personen genutzt, gewartet und instandge- setzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind. Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln sind einzuhalten. -
Seite 4: Übernahme Der Maschine
Frachtbrief an uns einsenden. Maschinendaten Anhand der nachstehenden Daten ist Ihre Maschine eindeutig beschrieben. Geben Sie diese Daten bitte stets bei einem Schriftwechsel oder einer telefo- nischen Anfrage bei Ihrem Hako-Vertragspartner oder im Werk an. • Maschinentyp • Herstell-Nr. • Inbetriebnahme am: Ihr nächster Hako-Vertragspartner:... -
Seite 5: Inhaltsverzeichnis
Frischwassertank befüllen ..........25 Reinigungsbetrieb ............26 3.4.1 Nur Saugen ..............27 Maschine ausschalten ..........27 Nach dem Reinigungsbetrieb ........28 Verladen und Transport ..........29 Technische Daten............30 Wartung und Pflege............32 Hako-Systemwartung ........... 32 Wartungsnachweis ............33 Wartungsplan ............... 34 88-00-3357-00IVZ.fm... - Seite 6 Inhaltsverzeichnis Frisch- und Schmutzwassertank ........37 5.4.1 Tanks entnehmen ............37 5.4.2 Frisch- und Schmutzwassertank reinigen ..... 38 5.4.3 Frischwasserfilter reinigen ..........39 5.4.4 Schmutzwassersaugschlauch reinigen ......39 Reinigungswerkzeuge reinigen/wechseln ....40 Saugfuß ................ 41 5.6.1 Saugfuß reinigen ............41 5.6.2 Dichtleisten wechseln ...........
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise 1 Sicherheitshinweise Kennzeichnung von Warn- und Gefahrenhinweisen Wichtige Angaben, die die Sicherheit von Bedienungspersonal und Maschine betreffen, sind in dieser Betriebsanleitung wie folgt benannt und durch Zei- chen hervorgehoben: Gefahr Kennzeichnung einer unmittelbaren Gefährdung mit hohem Risiko, in der Tod oder schwere Körperverletzung eintreten können, wenn sie nicht vermieden wird. -
Seite 8: Allgemeine Sicherheitshinweise
• Die an der Maschine angebrachten Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb. Nicht lesbare oder nicht mehr vorhandene Schilder sind zu erneuern. • Bei Hako-AntiBac® Varianten der Maschine sind in dem Kunststoff der Frisch- und Schmutzwassertanks auf der Innenseite Silberionen in Nanopartikelform enthalten. -
Seite 9: Wartungshinweise
• Tägliche und wöchentliche Wartungsarbeiten gemäß Wartungsplan müssen durch das Bedienpersonal vorgenommen werden. Bei allen weiteren Wartungsarbeiten wenden Sie sich bitte an den nächstgelegenen Hako-Service-Stützpunkt. • Die in der Bedienungsanleitung vorgeschriebenen Wartungsarbeiten und Wartungsintervalle müssen eingehalten werden. • Bei Reinigungs- und Wartungsarbeiten sind geeignete Werkzeuge zu benutzen. -
Seite 10: Hinweise Auf Besondere Gefahren
Sicherheitshinweise • Ersatzteile müssen mindestens den vom Hersteller festgelegten techni- schen Anforderungen entsprechen! Das ist durch Originalersatzteile gewährleistet. • Zum Reinigen und Warten der Maschine sowie vor dem Austausch von Teilen ist die Maschine auszuschalten. • Das Reinigen der Maschine mit einem Hochdruckreiniger oder Dampf- strahler ist nicht erlaubt. - Seite 11 Batterien • Die Betriebsanweisungen sowie die Sicherheitshinweise des Batterieher- stellers beachten! Die Betriebsanleitung liegt der Batterie bei. • Zum Aufladen der Batterie nur das mitgelieferte Hako-Ladegerät verwenden. • Batterien niemals im entladenen Zustand stehen lassen, sondern schnellst- möglich wieder aufladen.
-
Seite 12: Umweltschutzhinweise Und Entsorgung
Wird das Gebrauchsende der Maschine oder deren Komponenten erreicht und diese zur Verschrottung übergeben, müssen die Komponenten ordnungs- gemäß entsorgt werden. Weitere Informationen bezüglich der Entsorgung sind über die zuständige örtliche Behörde und die Hako-Vertragspartner erhältlich. Produkte mit diesem Symbol nicht in den Hausmüll werfen.Die Entsorgung erfolgt über kommunale Sammelstellen, oder über... -
Seite 13: Schilder An Der Maschine
Sicherheitshinweise Schilder an der Maschine Nachfolgende Sicherheits- und Hinweisschilder sind gut lesbar der Maschine angebracht. Fehlende bzw. unlesbare Schilder sind umgehend zu erneuern! Abb. 1 01-7150-00.fm... -
Seite 14: Typenschild
Sicherheitshinweise Hako-Firmenzeichen Das Hako-Firmenzeichen Abb. 1-A befindet sich vorn am Schmutzwasser- tank. Aufkleber: Maschinentyp Der Aufkleber Abb. 1-B befindet sich beidseitig unter dem Frischwassertank. Typenschild Das Typenschild Abb. 1-C befindet sich über dem Frischwassertank. Aufkleber: - Betriebsanleitung lesen und beachten Abb. 1-D1 - Die Maschine nicht mit Hochdruckreiniger reinigen Abb. -
Seite 15: Bedienung
Bedienung 2 Bedienung Übersichten 2.1.1 Vorder- und Rückansicht Abb. 2 Pos. Bezeichnung Bediengriff Holm 02-7150-00.fm... - Seite 16 Bedienung Tankdeckel Schmutzwassertank mit Griff Griffschlaufe Batterie Reinigungswerkzeuge Drehriegel Bedienholm Rastbolzen Tankverriegelung Frischwassertank Saugfuß Ständer für Parkposition Saugturbinenschlauch Saugschlauch Schmutzwasser Füllstandsanzeige Schmutzwassertank 02-7150-00.fm...
-
Seite 17: Bedienfeld
Bedienung 2.1.2 Bedienfeld Abb. 3 Pos. Bezeichnung Taster Frischwasserdosierung Taster Antrieb Reinigungswerkzeuge Taster EIN/AUS Taster Saugturbine Taster ECO-Betrieb Symbol Antrieb Reinigungswerkzeuge Symbol Saugturbine Anzeige Betriebsstundenzähler / Servicecode Symbol ECO-Betrieb Ladezustandsanzeige Keine Funktion Anzeige Wassermenge 02-7150-00.fm... -
Seite 18: Bedien-Und Anzeigeelemente
Bedienung Bedien-und Anzeigeelemente 2.2.1 Bedienfeld Im Folgenden werden die einzelnen Funktionen der Taster auf dem Bedien- feld beschrieben. Die jeweils aktiven Funktionen sind als entsprechende Sym- bole in weiß auf dem Anzeigefeld sichtbar. Sind die Symbole in gelb dargestellt, befinden sich die Funktionen im Standby-Modus. EIN/AUS-Taster Abb. - Seite 19 Bedienung Taster ECO-Betrieb Abb. 3-5 Mit dem Taster wird der ECO-Betrieb aus- und eingeschaltet. Nach dem Einschalten der Maschine startet der ECO-Betrieb automatisch. Ist der ECO-Betrieb ausgeschaltet, erhöht sich die Drehzahl Reinigungswerk- zeuge. Taster Reinigungswerkzeuge Abb. 3-2 Mit dem Taster wird der Antrieb Reinigungswerkzeuge ein- und ausgeschal- tet.
- Seite 20 Bedienung Ladezustandsanzeige Abb. 3-10 Während des Betriebes wird im Anzeigefeld der Ladezustand der Batterie angezeigt. Je nach Ladezustand erscheint die Anzahl der Felder: • Fünf grüne Felder sichtbar: Batterie ist 100 % geladen. • Vier grüne Felder sichtbar: Batterie ist ca. 80 % geladen. •...
-
Seite 21: Bedienelemente An Der Maschine
Bedienung 2.2.2 Bedienelemente an der Maschine Abb. 4 Drehriegel Bedienholm Abb. 4-1 Durch Rechtsdrehung des Drehriegels wird der Bedienholm entsperrt und kann in Arbeitsposition gebracht werden. Gleichzeitig werden der Antrieb Rei- nigungswerkzeuge und die Wasserzufuhr gestartet. Rastbolzen Tankdeckel Abb. 4-2 Durch Ziehen des Rastbolzens und gleichzeitigem Hochsetzen des Tankde- ckels Abb. -
Seite 22: Arbeitsweise Allgemein
Bedienung Arbeitsweise allgemein Im Reinigungsbetrieb wird die Reinigungslauge aus dem Frischwassertank den Reinigungswerkzeugen zugeführt. Während der Fahrbewegung der Maschine wird der gelöste Schmutz mit Hilfe der Reinigungslauge über den Saugfuß aufgenommen und in den Schmutzwassertank befördert. 2.3.1 Fahren mit dem Delta-Cleaning-System Durch die intensiven Bewegungen der Reinigungswerkzeuge, beeinflusst durch ECO- oder kein ECO-Betrieb, gleitet die durch die Bedienperson geführte Maschine über den Boden. -
Seite 23: Reinigungskopf
Bedienung Abb. 6 2.3.2 Reinigungskopf Mit Betätigung des Drehriegels Abb. 6-1 werden der Antrieb Reinigungswerk- zeuge und die Wasserzufuhr eingeschaltet. Durch die intensiven Bewegun- gen der Bürsten/Pads Abb. 6-2 und die Laugenzufuhr wird der Boden gereinigt. Durch Ausschalten des ECO-Betriebs wird die Reinigung verstärkt. 2.3.3 Frischwassertank Der Frischwassertank Abb. -
Seite 24: Betrieb
Achtung • Vor der ersten Inbetriebnahme der Maschine müssen die verwen- deten Batterien mit einer Inbetriebsetzungsladung ordnungs- gemäß vollgeladen werden. Hako übernimmt keine Haftung für Batterieschäden, die auf eine fehlende Inbetriebsetzungsladung zurückzuführen sind. • Vor jeder Inbetriebnahme die Maschine auf Betriebssicherheit überprüfen! Störungen umgehend beseitigen. -
Seite 25: Frischwassertank Befüllen
Betrieb 3.3.1 Frischwassertank befüllen Hinweis • Nur automatengerechte Reinigungsmittel verwenden (schaumge- bremst). Wir empfehlen unsere auf die Maschine abgestimmten Reinigungs- und Pflegemittel. Diese Produkte erfüllen die Auflagen des Wasch- und Reinigungsmittelgesetzes (WRMG). • Beachten Sie die korrekte Dosierung des Reinigungsmittels. Richtige Dosierung hilft Geld zu sparen und die Umwelt zu schonen. -
Seite 26: Reinigungsbetrieb
Betrieb 2. Tankdeckel entriegeln: Rastbolzen herausziehen Abb. 7-1, Tankdeckel Abb. 7-2 nach oben schie- ben und Rastbolzen loslassen Abb. 7-3. 3. Frischwassertank Abb. 7-4 nach hinten kippen und entnehmen. 4. Frischwassertank dreiviertel voll füllen (maximale Wassertemperatur 50° C). 5. Reinigungsmittel gemäß den Vorschriften des Herstellers in den Tank fül- len (siehe Tabelle). -
Seite 27: Nur Saugen
Betrieb 3.4.1 Nur Saugen Abb. 8 Soll mit der Maschine nur Wasser aufgesaugt werden, wie folgt vorgehen: 1. Den Ständer für die Parkposition nach oben klappen. 2. Den Saugfuß mit der Fußraste auf den Boden absenken. 3. Den EIN/AUS Taster für ca. 3 Sekunden drücken. Die Maschine ist betriebsbereit. -
Seite 28: Nach Dem Reinigungsbetrieb
Betrieb Nach dem Reinigungsbetrieb Umweltgefahr Bei der Entsorgung von Reinigungsmitteln sind die gesetzlichen Bestimmungen und örtlichen Vorschriften zu beachten. Achtung! Die Maschine nicht mit einem Hochdruckreiniger oder Dampfstrahler reinigen. Abb. 9 1. Zu einem geeigneten Wartungsplatz fahren. 2. Maschine ausschalten. 3. -
Seite 29: Verladen Und Transport
Betrieb Verladen und Transport Achtung • Rutschgefahr! Verhalten Sie sich besonders vorsichtig auf nassen Rampen. • Auslaufgefahr! Saugturbine kann beschädigt werden. Frisch- und Schmutzwassertank vor dem Transport leeren! Hinweis Leere Tanks und Batterie vor dem Transport entfernen, um das Gewicht der Maschine zu reduzieren. Abb. -
Seite 30: Technische Daten
Technische Daten 4 Technische Daten Abmessungen Maschinenlänge (Holm Standposition/Arbeitsposition) 600/760 Maschinenbreite (ohne/mit Saugfuß) 485/560 Maschinenhöhe (Holm Standposition/Arbeitsposition) 1165/1100 Arbeitsbreite Reinigungskopf Saugfuß Flächenleistung Flächenleistung theoretisch m²/h Gewichte Gewicht (leer, mit Li-Ionen-Batterie) Gesamtgewicht (betriebsbereit mit Li-Ionen-Batterie Tankinhalte Frischwassertank Liter Schmutzwassertank Liter Reinigungswerkzeuge Drehzahl Reinigungswerkzeuge (ECO/Standard) 1/min 1410/1820... -
Seite 31: Geräuschemissionswert
Technische Daten Schutzklasse Batterie Lithium-Ionen-Batterie 25,2 V 12,8 Ah 322 Wh Geräuschemissionswert Standard ECO- Betrieb Betrieb Der nach DIN EN 60335-2-72 unter den üblichen Ein- satzbedingungen gemessene Schallleistungspegel (L wAd ) beträgt: dB (A) Der nach DIN EN 60335-2-72 unter den üblichen Ein- satzbedingungen gemessene Schalldruckpegel (L pA ) dB (A) (am Ohr des Fahrers) beträgt:... -
Seite 32: Wartung Und Pflege
Pflegearbeiten die Sicherheitshinweise aus Kapitel 1! Tägliche und wöchentliche Wartungs- und Reparaturarbeiten können von einer dafür geschulten Bedienperson vorgenommen werden. Bei allen weite- ren Wartungsarbeiten, wenden Sie sich bitte an die nächstgelegene Hako- Service-Werkstatt oder ihren Hako-Vertragspartner. Bei Nichtbeachtung und daraus entstehenden Schäden erlischt jeglicher Gewährleistungsanspruch. -
Seite 33: Wartungsnachweis
Wartung und Pflege Wartungsnachweis Übergabe Hako-System-Wartung I 250 Betriebsstunden Übergabe an Kunden Stempel der Werkstatt Einweisung durchgeführt am: durchgeführt am: bei _______________ Betriebs-Std. bei _______________ Betriebs-Std. Hako-System-Wartung II Hako-System-Wartung III 500 Betriebsstunden 750 Betriebsstunden Stempel der Werkstatt Stempel der Werkstatt durchgeführt am:... -
Seite 34: Wartungsplan
Wartung und Pflege Wartungsplan Hako-Systemwartung Kunde. Tätigkeit / Intervall Täglich • Schmutzwassertank entleeren; Schmutzwassertank und Siebeinsatz reinigen • Frischwassertank reinigen und Frischwasserfilter auf Verunreinigungen prüfen • Reinigungswerkzeuge reinigen • Saugfuß reinigen • Batterie laden Wöchentlich • Frischwasserfilter reinigen • Bürsten/Pads auf Verschleiß kontrollieren, ggf. wechseln •... - Seite 35 Wartung und Pflege Hako-Systemwartung I Alle 250 Stunden oder einmal jährlich • Batterie und Ladegerät auf Funktion prüfen • Rastfunktion der Batterie prüfen • Softwarestände kontrollieren, ggf. updaten • Schläuche (Frisch- und Schmutzwasser, Saugturbinenschlauch) auf Dichtigkeit und Funktion überprüfen, ggf. wechseln •...
- Seite 36 Wartung und Pflege Hako-Systemwartung II Alle 500 Stunden • Alle Wartungsarbeiten gemäß Hako-Systemwartung I • Saugturbine auf Unterdruck prüfen, ggf. tauschen • Mitnehmer auf Zustand und Funktion prüfen, ggf. wechseln • Gurtband und Feder auf Beschädigungen prüfen, ggf. wechseln • Kugelgelenk auf Funktion und Beschädigung prüfen...
-
Seite 37: Frisch- Und Schmutzwassertank
Wartung und Pflege Frisch- und Schmutzwassertank 5.4.1 Tanks entnehmen Abb. 11 1. Maschine auf einer ebenen Fläche abstellen und ausschalten. 2. Tankdeckel entriegeln: Rastbolzen herausziehen Abb. 11-1, Tanksicherung Abb. 11-2 nach oben schieben und Rastbolzen loslassen. 3. Frischwassertank nach hinten kippen und entnehmen Abb. 11-3. 4. -
Seite 38: Frisch- Und Schmutzwassertank Reinigen
Wartung und Pflege 5.4.2 Frisch- und Schmutzwassertank reinigen Umweltgefahr Bei der Entsorgung von Reinigungsmitteln sind die gesetzlichen Bestimmungen und die örtlichen Vorschriften zu beachten! Abb. 12 Die Tanks täglich oder bei Bedarf leeren und reinigen. 1. Zu einer geeigneten Entsorgungsstelle fahren. 2. -
Seite 39: Frischwasserfilter Reinigen
Wartung und Pflege 5.4.3 Frischwasserfilter reinigen Abb. 13 Den Frischwasserfilter im Frischwassertank wöchentlich reinigen. 1. Frischwassertank entnehmen, siehe Abschnitt 5.4.1. 2. Schraubkappe auf der Unterseite des Frischwassertanks Abb. 13-1 abschrauben und Frischwasserfilter herausnehmen. 3. Frischwasserfilter Abb. 13-2 unter fließendem Wasser gründlich reinigen. 4. -
Seite 40: Reinigungswerkzeuge Reinigen/Wechseln
Wartung und Pflege Reinigungswerkzeuge reinigen/wechseln Abb. 15 Die Reinigungswerkzeuge täglich reinigen, bzw. bei Verschleiß wechseln. Die Reinigungswerkzeuge müssen gewechselt werden, wenn die rote Verschleiß- borste erreicht worden ist Abb. 15-2. 1. Maschine ausschalten und Bedienholm verriegeln. 2. Tanks entnehmen, siehe Abschnitt 5.4.1. 3. -
Seite 41: Saugfuß
Wartung und Pflege Saugfuß 5.6.1 Saugfuß reinigen Abb. 16 Den Saugfuß täglich auf Verunreinigung und Fremdkörper kontrollieren und bei Bedarf reinigen. 1. Maschine ausschalten. 2. Die beiden Sterngriffe lösen Abb. 16-1 und den Saugfuß nach hinten her- ausziehen Abb. 16-2. 3. -
Seite 42: Dichtleisten Wechseln
Wartung und Pflege 5.6.2 Dichtleisten wechseln Abb. 17 Die Dichtleisten am Saugfuß wöchentlich auf Verschleiß und Unversehrtheit kontrollieren. Ist die Kante der Dichtleiste verschlissen oder beschädigt, muss die Dichtleiste gewendet bzw. ersetzt werden. Jede Dichtleiste kann vierfach verwendet werden, bevor sie ersetzt werden muss. 1. -
Seite 43: Batterie
Wartung und Pflege Batterie Der Scrubmaster B5 ist mit einer wartungsfreien Lithium-Ionen-Batterie aus- gestattet. 5.7.1 Ladezustand kontrollieren Abb. 18 Während des Betriebes wird der Ladezustand der Batterien im Anzeigefeld angezeigt. Je nach Ladezustand erscheint die Anzahl der Felder, siehe Abschnitt 2.2.1. - Seite 44 Wartung und Pflege Hinweis • Batterien nach jedem Arbeitseinsatz laden. Wird die Maschine längere Zeit nicht benutzt, sollte der Ladezustand alle 2-3 Monate kontrolliert und auf 3 LEDs (40-60 %) gehalten werden. Siehe auch Batterie User Manual. • Das Ladegerät kann mit oder ohne Netzspannung an der Batterie angeschlossen bleiben, ohne dass sich die Batterie hierdurch entlädt.
- Seite 45 Wartung und Pflege 2. Zum Entnehmen der Batterie die gelbe Raste Abb. 19-1 herunterdrücken und die Batterie nach vorn herausziehen. 3. Ladestecker Abb. 19-2 des mitgelieferte Ladegeräts in die Ladebuchse der Batterie stecken. Ausrichtung des Ladesteckers über weißen Strich beachten! 4.
- Seite 46 Wartung und Pflege Alle LEDs leuchten: LED blinkt Ladevorgang noch nicht beendet! Nachladephase! Ladevorgang abge- LED leuchtet schlossen konstant 05-7150-00.fm...
-
Seite 47: Serviceinformationen
(Werkzeugschlüssel) ein vierstelliger Servicecode im Anzeigefeld ausgegeben. Beheben Sie die Ursache oder notieren Sie den Servicecode und benachrich- tigen Sie den für Sie zuständigen Hako Servicepartner. Ist die Ursache behoben, muss die Störung abschließend über AUS/EIN Tas- ter quittiert werden. - Seite 48 Wartung und Pflege 3311 Servicecode- Serviceintervall abgelaufen siehe Wartungsplan anzeige beim Einschalten der Maschine. Maschine muss erneut gestartet wer- den, damit der Servicecode erlischt. 5931 Störung an der Kommunikationsfehler Kundenservice benach- Batterie richtigen 5971 / Störung an der Kontakte an der Batterie Kundenservice benach- 5972 Batterie...
-
Seite 49: Eg-Konformitätserklärung
Zur sachgerechten Umsetzung der in den EG-Richtlinien genannten Sicher- heits- und Gesundheitsanforderungen wurde(n) folgende Norm(en) und/oder technische Spezifikation(en) herangezogen: EN 60335-2-72 EN 55012 EN 61000-6-2 Name der autorisierten Person, die für Hako die technischen Unterlagen zusammenstellt: Ludger Lüttel Bad Oldesloe, 20.04.2023 Ricardo Ruiz Porath Produktlinienleiter - Reinigungstechnik... - Seite 50 Hako GmbH Unternehmenszentrale Hamburger Str. 209-239 23843 Bad Oldesloe Deutschland Tel. +49 4531 806-0 info@hako.com www.hako.com...
