Mit Öffnung auf der Rückseite:
Bei nicht eingebautem doppeltem
Holzboden besteht die Gefahr, dass
der Benutzer ungewollt mit den
scharfen oder heißen Teilen in
Berührung kommt.
Falls das Kochfeld über einem
Backofen installiert wird, muss dieser
mit einem Kühlgebläse ausgestattet
sein.

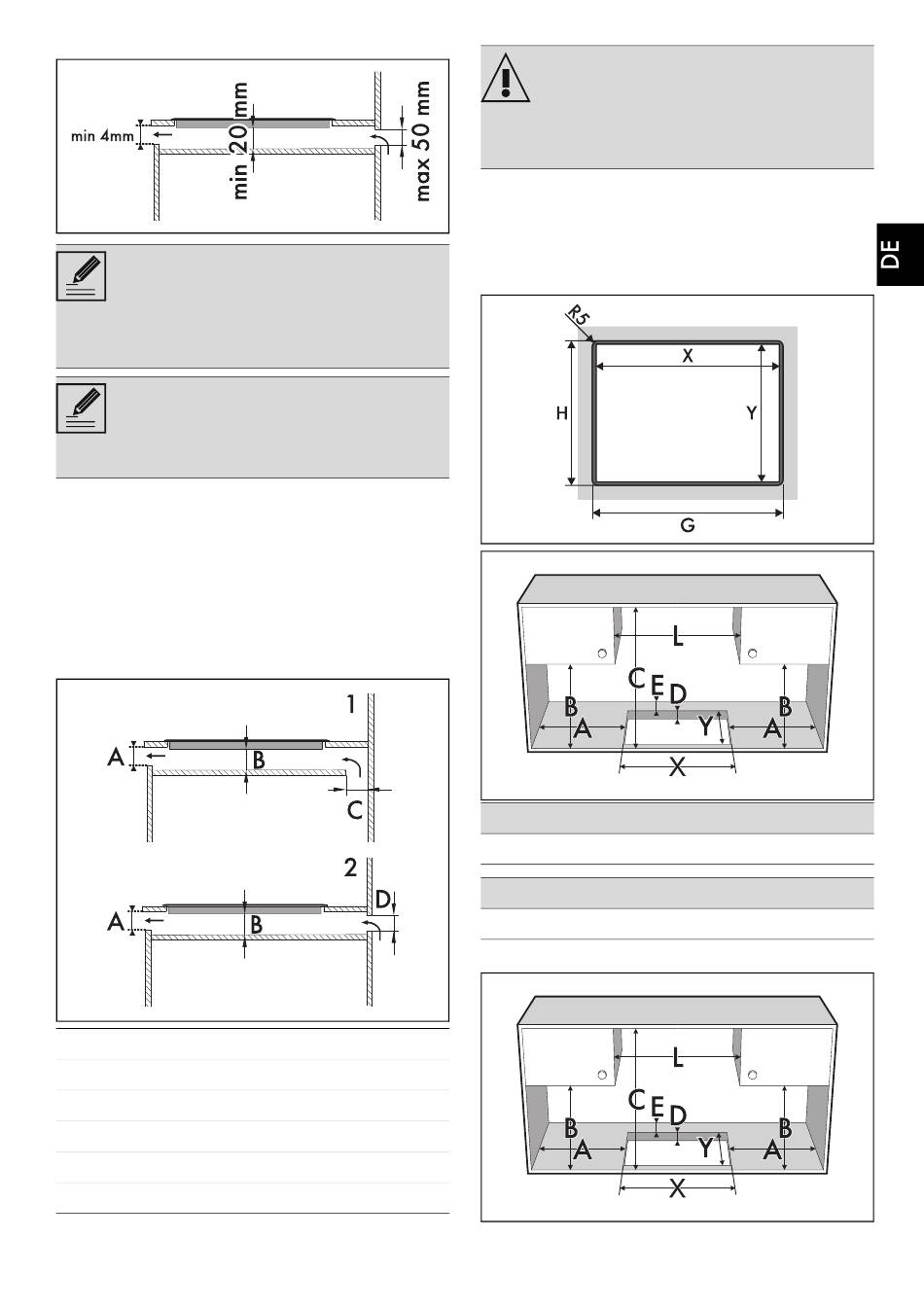

Auf neutralem Hohlraum
Falls sich andere Möbelstücke unter dem
Kochfeld befinden, muss in einem
Mindestabstand von 20 mm von der Unterseite
des Kochfeldes ein doppelter Holzboden
installiert werden, um zufällige Berührungen zu
vermeiden. Der doppelte Boden darf nur mit
speziellem Werkzeug zu entfernen sein.
1 Mit Öffnung auf dem Boden
2 Mit Öffnung auf der Rückseite
A min. 5 mm
B min. 20 mm
C min. 30 mm - max. 50 mm
D min. 30 mm - max. 50 mm
91477A906/C
Bei nicht eingebautem doppeltem
Holzboden besteht die Gefahr, dass
der Benutzer ungewollt mit den
scharfen oder heißen Teilen in
Berührung kommt.
Bündiger Einbau (mm)
Diese Art von Einbau erfordert eine zusätzliche
Fräsung an den Kanten der Möbelöffnung,
wenn das Kochfeld bündig mit der Arbeitsplatte
eingebaut werden soll.
A
B
min. 150 min. 460 min. 750 30 ÷ 50 min. 50
L
X
600-700
596
Normaler Einbau (mm)
C
D
E
Y
G
H
510
604
514
INSTALLATION - 69
