OSF EUROTRONIK-2 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung

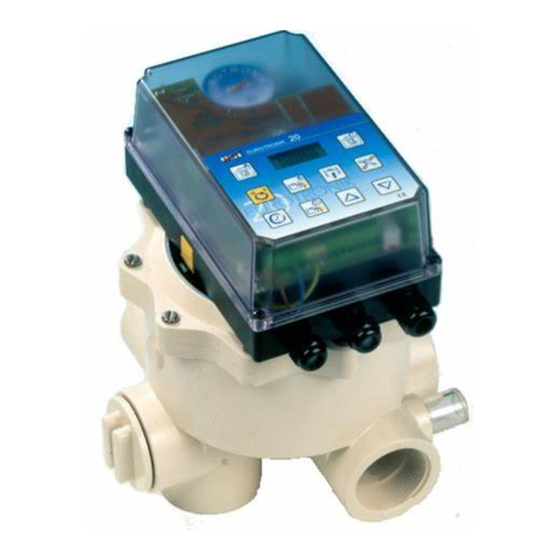

Die elektronische Filter- und Rückspülsteuerung EUROTRONIK-2 schaltet zu programmierbaren Zeiten die Filter-
pumpe eines Schwimmbades ein und führt die zur Reinigung des Filtersandes erforderlichen Rückspül- und Klar-
spülvorgänge durch. Die mit einer geschützten Schnellbefestigung auf dem 6-Wege-Ventil montierte EUROTRONIK
bringt automatisch das Ventil in die jeweils richtige Position. Die Zeitdauer von Rückspül- und Klarspülvorgang ist
einstellbar.
Der Rückspülvorgang kann sowohl zeitgesteuert durch die eingebaute Digital-Schaltuhr als auch druckabhängig
durchgeführt werden. Der einstellbare Druckschalter (Art.Nr.2000599015) ist nicht im Lieferumfang enthalten. Ein
manuelles Starten des Rückspülvorganges durch Betätigung eines seitlich am Gehäuse angebrachten, spritzwasser-
geschützten Schalters ist möglich.
Ein Anschluß für ein 230V-Motorventil ermöglicht die Entnahme des für den Rückspülvorgang benötigten Wassers
direkt aus dem Schwimmbad statt aus dem Überlauf-Sammelbehälter, oder die Nachspeisung von Frischwasser
während des Rückspülens.
Ein Anschluß für einen externen Temperaturregler ermöglicht die Heizung des Schwimmbadwassers während der
Filterzeiten. Durch eine interne Verriegelung wird dabei sichergestellt, daß die Heizung nur dann in Betrieb ist, wenn
die Filterpumpe läuft.
Zum Entleeren des Schwimmbades kann das 6-Wege-Ventil auch in die Stellung Entleeren positioniert werden. Der
Schalter befindet sich ebenfalls seitlich im Gehäuse.
Die jeweilige Ventilstellung kann durch das transparente Gehäuseoberteil an der weißen Schaltscheibe im Inneren
des Steuergerätes ohne Öffnen des Gehäuses abgelesen werden. Der Ventilteller wird zur Schonung der Stern-
dichtung vor dem Drehen angehoben. Die Pumpe wird während dieser Zeit ausgeschaltet. Wenn der Ventilteller
wieder abgesenkt worden ist, wird dies durch eine grüne Leuchtdiode auf der unteren Leiterplatte angezeigt.
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Motorventil:
Schutzart:
verwendbare Ventile:
statischer Wasserdruck:
Wassersäule über dem Ventil:
Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen.
Die Stromversorgung des Gerätes muß über einen allpoligen Hauptschalter mit einer Kontaktöffnungsweite von
mindestens 3mm erfolgen. Vor Öffnen des Gehäuses - auch zum Programmieren der Schaltuhr - ist das
Gerät unbedingt spannungsfrei zu schalten.
Art.Nr.3104800210
Funktion:
Technische Daten:
Montage:
245mm x 140mm x 95mm
230V/50Hz
ca.10VA
max. 1,1 kW (AC3)
230V
IP 54
Praher 1½" und 2"
Speck 1½" und 2"
Midas 1½" und 2"
Astral 1½" und 2"
Hayward 1½"
max.0,3bar
max. 3,0m
R
-2
