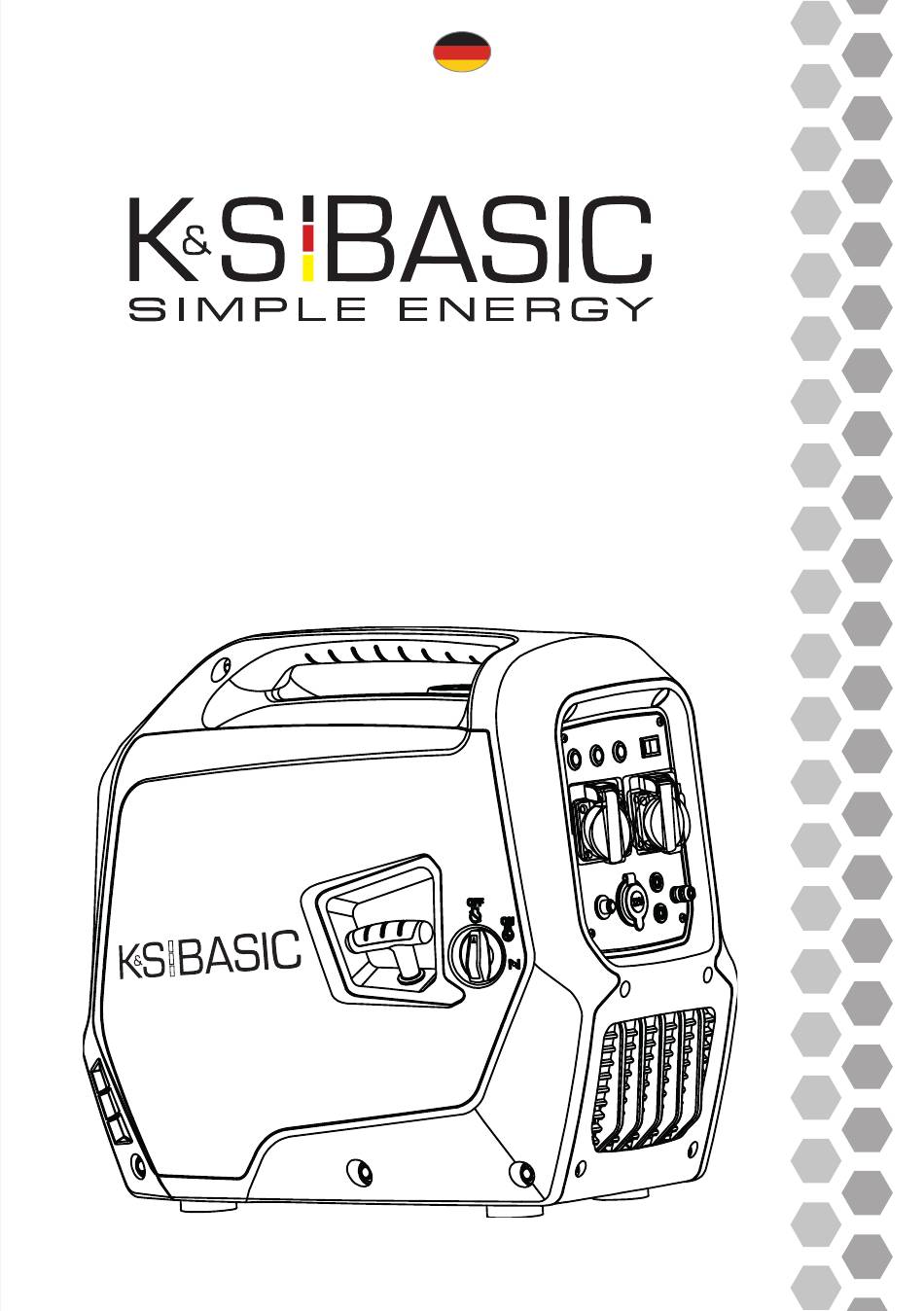

- Seite 1 GEBRAUCHSANWEISUNG Bitte lesen Sie unbedingt die Gebrauchsanweisung vor dem Start! Inverter Generatoren in einem schalldichten Gehäuse KSB 21i S KSB 30i S KSB 40iE S...
- Seite 2 VORWORT Herzlichen Glückwunsch zum Kauf der Produkte von K&S Basic . Diese Betriebsanleitung beinhaltet kurze Sicher- ® heitshinweise, Gebrauchs – und Einstellungsanweisungen. Weitere Informationen finden Sie auf der Website des Herstellers im Abschnitt „Unterstützung“: koеnner-soеhnen.com/manuals Die Vollversion der Betriebsanleitung lässt sich auch über den Abschnitt „Unterstützung“ herunterladen, indem Sie den QR-Code scannen, oder indem Sie die Website des offiziellen Herstellers der Handelsmarke K&S Basic besu- ®...
- Seite 3 ELEKTRISCHE SICHERHEIT Der Generator erzeugt Strom. Sicherheitsvorschriften beachten, um VORSICHT – GEFAHR! Stromschläge zu vermeiden. Der Generator sollte je nach Anwendungsart als IT- oder TN-Sys- tem eingesetzt werden. Erdung und zusätzliche Schutzmaßnah- men wie Isolationsüberwachung oder Berührungsschutz (Fehler- ACHTUNG! stromschutzeinrichtung) sind entsprechend der Anwendungsart und des verwendeten Systems zu verwenden.
- Seite 4 GESAMTANSICHT UND BESTANDTEILE DES INVERTERGENERATORS MODELL KSB 21 MODELL KSB 21i i S S 1.Tragegriffe 6. Kraftstofftank-Entlüftungshebel 7. Zündkerzen-Wartungsabdeckung 2. Bedienfeld 8. Schalldämpfer 3. Lüftungsgitter 9. Wartungsabdeckung (für Motorölwechsel) 4. 3-in-1-Schalter 10. Luftfilter-Wartungsabdeckung 5. Handstartergriff 1. Ölstandindikator 2. Spannungsindikator 3. Überlastungsindikator 4.
- Seite 5 8. Lüftungsgitter 9. Schalldämpfer 10. Vergaser 11. Luftilter 12. Zündkerze 13. Wartungsdeckel (für Motorölwechsel). BEDIENFELD MODELL KSB 30 BEDIENFELD MODELL KSB 30i i S S BEDIENFELD MODELL BEDIENFELD MODELL KSB 40 KSB 40iЕ iЕ S S 1. Ölstandsanzeige 1. LED-Anzeige mit Indikatoren: Ölstandsanzeige, Überlastanzeige, Betriebsanzeige 2.
- Seite 6 TECHNISCHE DATEN Modell KSB 21i S KSB 30i S KSB 40iE S Spannung, V Höchstleistung, kW Nennleistung, kW Frequenz, Hz Strom, A (max.) 14,3 16,5 Steckdosen 2 x Schuko 230 V 2 x Schuko 230 V 2 x Schuko 230 V...
- Seite 7 BEDIENUNG DES GERÄTS ÖLSTANDSANZEIGE ÖLSTANDSANZEIGE Wenn der Ölstand unter dem zulässigen Wert liegt, leuchtet die Ölstandsanzeige auf und der Motor schaltet sich ab. In diesem Fall springt der Motor erst an, wenn das Motoröl nachgefüllt wurde. WECHSELSTROMANZEIGE WECHSELSTROMANZEIGE Wenn der Generator läuft und Strom erzeugt, leuchtet die Wechselstromanzeige. ÜBERLASTUNGSANZEIGE ÜBERLASTUNGSANZEIGE Die Überlastungsanzeige kann für wenige Sekunden beim Start...
- Seite 8 1. Drehen Sie den Tankdeckel auf und prüfen Sie den Kraftstoffstand im Tank. 2. Füllen Sie den Kraftstoff bis zum Kraftstofffilter. 3. Drehen Sie den Tankdeckel dicht zu. 4. Öffnen Sie bei Modell KSB 21i S die Lufteinlassöffnung am Tankdeckel. Empfohlener Kraftstoff: Empfohlener Kraftstoff: Nur das bleifreie Benzin für Kraftfahrzeuge! Volumen des Kraftstofftank: Volumen des Kraftstofftank: siehe Tabelle „Technische Daten“.
- Seite 9 Es muss ebenfalls vermieden werden, dass der Notstromgenera- tor ununterbrochen (z. B. durch Nachfüllen von Kraftstoff in den Tank oder Anschluss eines großen Kraftstofftanks) oder länger VORSICHT - GEFAHR! als empfohlen läuft: 4-6 Stunden Benzin-Generatoren (je nach Belastung). Dieses Material dient nur zu Informationszwecken und stellt keine Anleitung für die Installa- tion des Geräts oder dessen Anschluss an das Stromnetz dar, dennoch empfehlen wir Ihnen dringend, die nachfolgenden Anweisungen sorgfältig zu lesen.
- Seite 10 In dieser Position: Der Zündkreis ist eingeschaltet. Das Kraftstoffventil ist geöffnet. Die Starterklappe ist geschlossen. (Wenn der Motor warm ist, stellen Sie den 3-in-1-Schalter sofort auf „ON“). 5. Ziehen Sie beim Handanlass am Startergriff, bis ein leichter Widerstand spürbar ist. Dann ziehen Sie durch eine schnelle Bewegung den Starter auf die ganze Schnurlänge raus.
- Seite 11 1. Schließen Sie das Parallelschaltkabel KSB PC-1 an die dafür vorgesehenen Ausgänge des Generator-Bedienfelds an. Verwenden Sie keine anderen Kabel und kombinieren Sie keine anderen Generatormodelle. 2. Starten Sie die Motoren der gleichen Generatormodelle (KSB 21i S) und überprüfen Sie, ob die grüne WORKING MODE-Anzeige an jedem Generator leuchtet.
- Seite 12 WARTUNG Folgen Sie allen Anweisungen dieser Betriebsanleitung! Die aktuelle Liste der Servicezentren finden Sie auf der offiziellen Website des autorisierten Importeurs: www.koеnner-soеhnen.com EMPFOHLENER ZEITPLAN DER WARTUNG Standprüfung Motoröl Wechsel Standprüfung / Reinigung Luftfilter Wechsel Reinigung Zündkerze Wechsel Standprüfung Kraftstofftank Reinigung Prüfung (Reinigung) Kraftstoff- schlauch...
- Seite 13 4. Prüfen Sie die Zündkerze auf mögliche Schäden. Falls sie beschädigt ist, muss sie unverzüglich ersetzt werden. Eine für Modell KSB 21i S - А76RTC - Zündkerze oder ein Äquivalent CR7HSA(NGK), für Modelle KSB 30i S, KSB 40iE S - BPR6ES/BP6ES(NGK), F6RTC/F6TC(TORCH) wird empfohlen.
- Seite 14 WARTUNG DES KRAFTSTOFFFILTERS Siehe Abb.4 im Anhang. 1. Lösen Sie die Schrauben (1), entfernen Sie die Abdeckung (2) und lassen Sie den Kraftstoff (3) ab. 2. Lösen Sie die Klemmen (4), während Sie sie halten, und entfernen Sie den Schlauch (5) vom Kraftstoffbehälter. 3.
- Seite 15 6. Prüfen Sie den Ölmessstab (4), die Dichtung (5), die Ölablassschraube (5) und die Dichtungsscheibe (7). Er- setzen Sie sie diese, wenn sie beschädigt sind. 7. Setzen Sie die Ölablassschraube und die Dichtungsscheibe wieder ein. 8. Füllen Sie das Öl bis zum richtigen Stand ein, schrauben Sie den Ölmessstab wieder ein. 9.
- Seite 16 Hausmüll hinweisen. Die zusätzlichen Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (Bezeichnung steht auf Batterie/Akku z.B. unter dem Abfalltonnen-Symbol.) GARANTIEBEDINGUNGEN Neben der gesetzlichen Gewährleistung, bietet K&S Basic eine erweiterte Garantie auf Ihre Produkte. Könner und Söhnen gewährt eine Garantie von 2 Jahren ab Rechnungsdatum. Als Garantienachweis gilt der Kaufbeleg, welcher als Original oder als Kopie dem Gerät beizulegen ist.
- Seite 17 ANWENDUNG Abb. 1 MODELL KSB 21 MODELL KSB 21i i S S MODELLE KSB 30 MODELLE KSB 30i i S, S, KSB 40 KSB 40i i E S E S Abb. 2 MODELL KSB 21 MODELL KSB 21i i S S MODELLE KSB 30 MODELLE KSB 30i i S, S, KSB 40 KSB 40i i E S E S...
- Seite 18 Abb. 3 MODELL KSB 21 MODELL KSB 21i i S S MODELLE KSB 30 MODELLE KSB 30i i S, S, KSB 40 KSB 40i i E S E S Abb. 4 MODELL KSB 21 MODELL KSB 21i i S S MODELLE KSB 30 MODELLE KSB 30i i S, S, KSB 40 KSB 40i i E S E S...
