Rittal Zuschnittcenter Secarex AC 18
3
Produktbeschreibung
3.1
Funktionsbeschreibung und Bestandteile
3.1.1
Identifizierung
Das Typenschild der Secarex AC 18 befindet sich auf der Rückseite des Bedien-
panels (Abb. 1, Pos. 1).
3.1.2
Funktion
Die Secarex AC 18 ist ein Zuschnittcenter zum (halbautomatischen) Ablängen
von Verdrahtungskanälen, Kabelkanaldeckeln und Tragschienen. Hierzu sind
zwei Werkzeuge und ein entsprechender Anschlag auf dem Arbeitstisch mon-
tiert.
3.1.3
Bestandteile
11
1
2
6

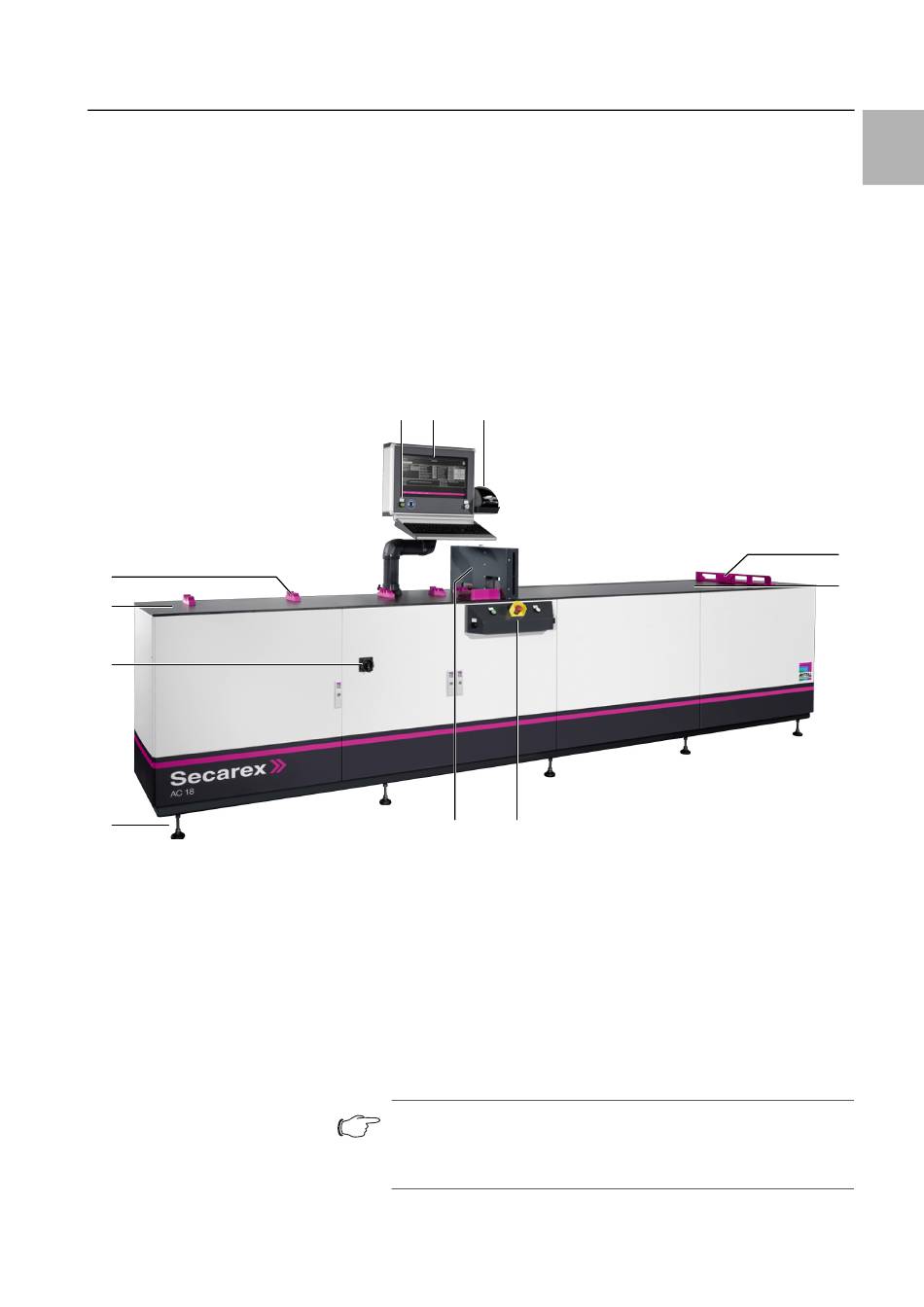

Abb. 1:
Frontansicht Secarex AC 18
Legende
1
Bedienpanel mit Bildschirm, Tastatur und Trackball
2
Etikettendrucker
3
Automatischer Längenanschlag
4
Auflage abgelängte Werkstücke
5
Bedien-Konsole (Abb. 3)
6
Zuschnittbereich (Abb. 2)
7
Stellfüße
8
Hauptschalter
9
Auflage Kanal
10
Auflage Tragschiene
11
Taster „Steuerspannung EIN"
Hinweis:
Optional können in der Front links Schubladen und rechts Ablage-
fächer zum Aufbewahren von z. B. Werkzeug oder Restmaterial in-
tegriert sein.
3 Produktbeschreibung
5
Technische Änderungen vorbehalten
