3 Produktbeschreibung
DE
10 Technische Änderungen vorbehalten
10
9
8
7

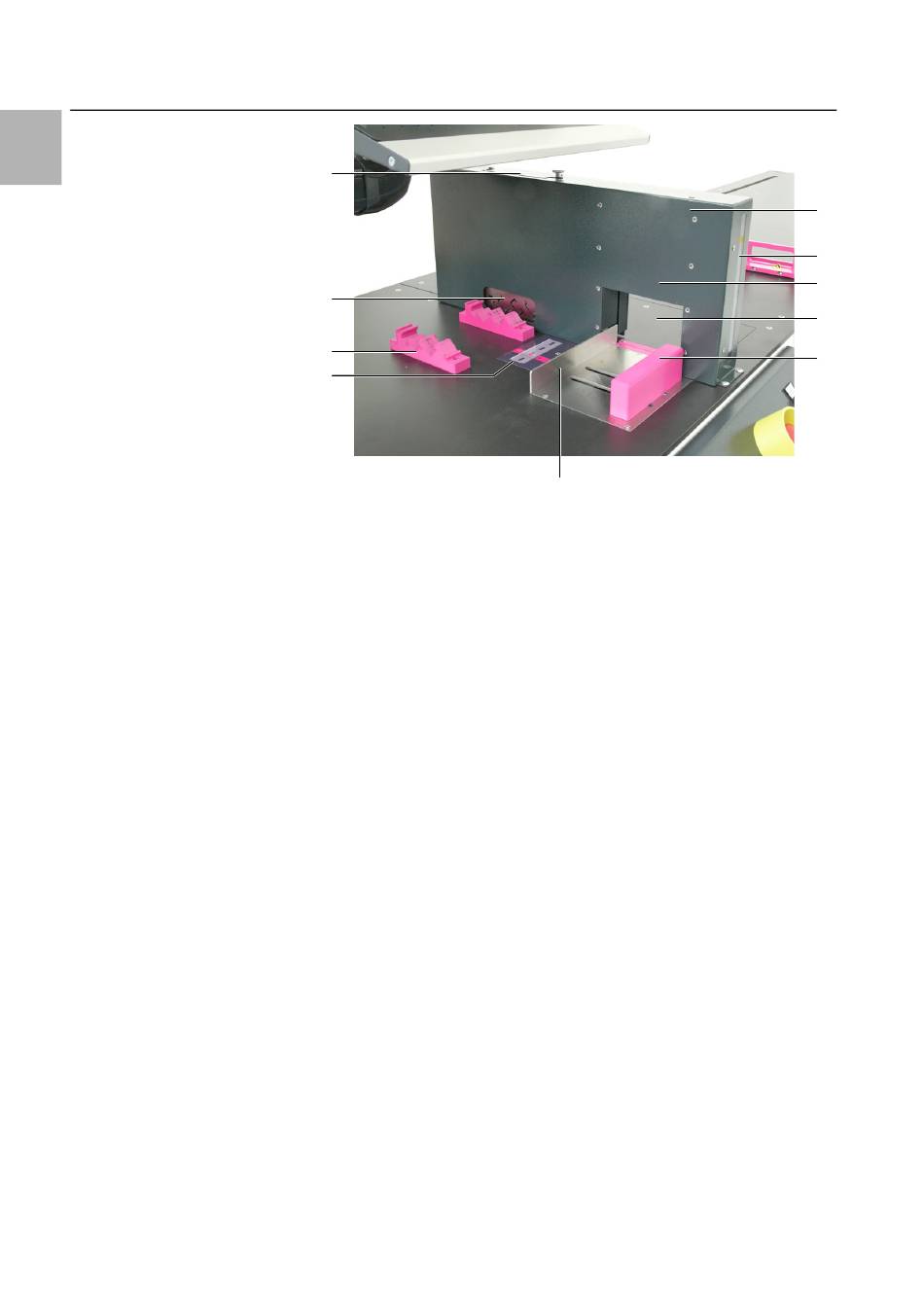

Abb. 2: Zuschnittbereich
Legende
1 Umhausung der Werkzeuge
2 Sichtfenster
3 Werkzeug für Verdrahtungskanäle und Kabelkanaldeckel
4 Serviceabdeckung Gegenschneide
5 Fixierung Verdrahtungskanäle und Kabelkanaldeckel (wechselbar)
6 Hinterer Anschlag Verdrahtungskanäle und Kabelkanaldeckel
7 Aufkleber
8 Auflage Tragschienen
9 Werkzeug für Tragschienen mit fünf Standardkulissen
10 Serviceklappe (Schmierung des Schienenwerkzeugs)
3.1.4

Bedienelemente

Zusätzlich zu dem in Abb. 1 dargestellten „Hauptschalter" (Pos. 8), dem Taster
„Steuerspannung EIN" (Pos. 11) sowie dem Bedienpanel (Pos. 1) inkl. Etiketten-
drucker (Pos. 2) befindet sich vorne mittig an der Maschine die Bedien-Konsole,
über die der Schneidvorgang der Verdrahtungskanäle, Kabelkanaldeckel und
Tragschienen ausgelöst wird.
6
Rittal Zuschnittcenter Secarex AC 18
1
2
3
4
5
