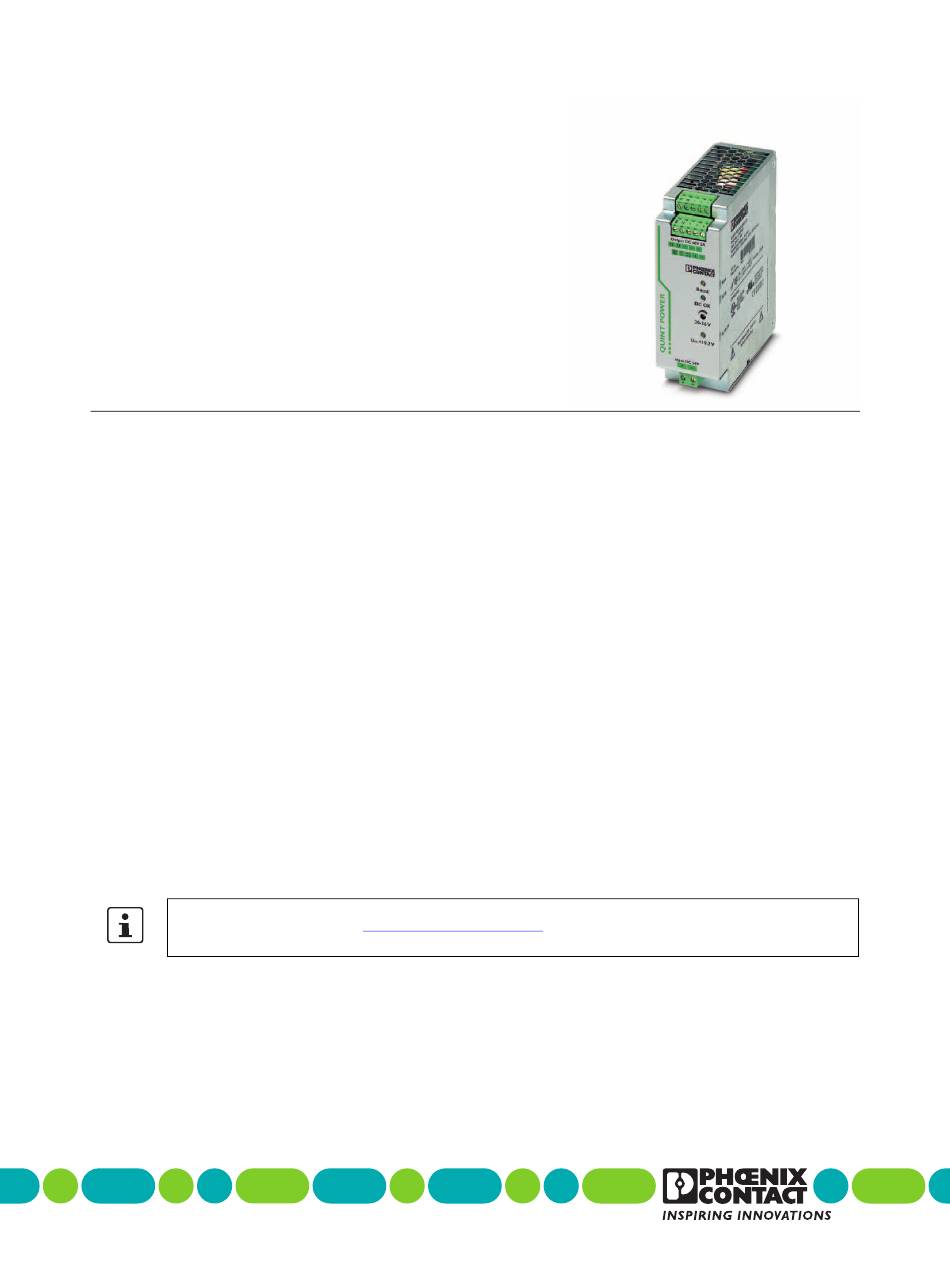

QUINT-PS/24DC/48DC/ 5
DC/DC-Wandler mit SFB Technology, primär
getaktet, Eingang: 24 V DC, Ausgang: 48 V DC,
Ausgangsstrom: 5 A
Datenblatt
104793_de_02
1
Beschreibung
QUINT DC/DC-Wandler – Höchste Anlagenverfügbarkeit
durch SFB Technology
Kompakte DC/DC-Wandler der neuen QUINT POWER-Ge-
neration maximieren die Verfügbarkeit Ihrer Anlage. Mit der
SFB Technology (Selective Fuse Breaking Technology),
dem 6-fachen Nennstrom für 12 ms, lassen sich erstmalig
auch Standard-Leitungsschutzschalter zuverlässig und
schnell auslösen. Fehlerhafte Strompfade werden selektiv
abgeschaltet, der Fehler wird eingegrenzt und wichtige An-
lagenteile bleiben in Betrieb. Eine umfassende Diagnose er-
folgt durch ständige Überwachung der Eingangsspannung,
Ausgangsspannung und des Ausgangsstromes. Die prä-
ventive Funktionsüberwachung visualisiert kritische Be-
triebszustände und meldet sie der Steuerung, bevor Fehler
auftreten.
Die Anwendungsgebiete von DC/DC-Wandlern sind vielfäl-
tig.
Spannungsniveau ändern
Auffrischen der Ausgangsspannung für konstante
Spannung am Ende langer Leitungen
Aufbau unabhängiger Versorgungssysteme durch gal-
vanische Isolation
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
© PHOENIX CONTACT
2014-01-17
Merkmale
Weiter Eingangsspannungsbereich
Galvanische Isolation
Verpolschutz
präventive Funktionsüberwachung
Zuverlässiges Starten schwieriger Lasten mit statischer
Leistungsreserve POWER BOOST
Schnelles Auslösen von Standard-Leitungsschutz-
schaltern mit dynamischer Leistungsreserve SFB
Technology
hohe MTBF > 761000 h (40 °C)
Flexibel einsetzbar
einstellbare Ausgangsspannung
Einsetzbar in Class I, Division 2, Groups A, B, C, D
(Hazardous Location) ANSI-ISA 12.12
phoenixcontact.net/products
am Artikel zum Download bereit.

Werbung

loading

Inhaltszusammenfassung für Phoenix Contact QUINT-PS/24DC/48DC/ 5

  • Seite 1 QUINT-PS/24DC/48DC/ 5 DC/DC-Wandler mit SFB Technology, primär getaktet, Eingang: 24 V DC, Ausgang: 48 V DC, Ausgangsstrom: 5 A Datenblatt 104793_de_02 © PHOENIX CONTACT 2014-01-17 Beschreibung QUINT DC/DC-Wandler – Höchste Anlagenverfügbarkeit Merkmale durch SFB Technology – Weiter Eingangsspannungsbereich Kompakte DC/DC-Wandler der neuen QUINT POWER-Ge- –...
  • Seite 2 QUINT-PS/24DC/48DC/ 5 Inhaltsverzeichnis Beschreibung .......................... 1 Inhaltsverzeichnis ........................2 Bestelldaten..........................3 Technische Daten........................4 Sicherheitsbestimmungen und Errichtungshinweise ............... 8 Blockschaltbild ........................9 Aufbau ............................. 9 Installation ..........................9 Abmessungen und Einbaulagen.................... 10 Montage auf Tragschiene...................... 11 ..................11 10.1 Gedrehte Einbaulage (270° Y-Achse) Eingang ..........................
  • Seite 3 QUINT-PS/24DC/48DC/ 5 Bestelldaten Beschreibung Art.-Nr. Primär getakteter QUINT DC/DC-Wandler zur Tragschienenmontage, Ein- QUINT-PS/24DC/48DC/ 5 2320128 gang: 24 V DC, Ausgang: 48 V DC / 5 A, mit integrierter SFB Technology (Selective Fuse Breaking Technology), inkl. montiertem Universaltrag- schienenadapter UTA 107/30 Zubehör...
  • Seite 4 QUINT-PS/24DC/48DC/ 5 Technische Daten Eingangsdaten Nenneingangsspannung 24 V DC Eingangsspannungsbereich 18 V DC ... 32 V DC Erweiterter Eingangsspannungsbereich im Betrieb 14 V DC ... 18 V DC (Derating) Stromaufnahme 14 A (24 V DC) Einschaltstrombegrenzung < 15 A (typisch) Netzausfallüberbrückung...
  • Seite 5 QUINT-PS/24DC/48DC/ 5 Status- und Diagnoseanzeige U OK, aktiv aktiver Schaltausgang > 19,2 V: High-Signal Spannung 24 V DC Strom ≤ 20 mA (kurzschlussfest) Statusanzeige LED "U < 19,2 V" gelb / U < 19,2 V DC: LED an Status- und Diagnoseanzeige DC-OK, potenzialfrei...
  • Seite 6 QUINT-PS/24DC/48DC/ 5 Umgebungsbedingungen Schutzklasse Umgebungstemperatur (Betrieb) -25 °C ... 70 °C (> 60 °C Derating) Umgebungstemperatur (Startup type tested) -40 °C Umgebungstemperatur (Lagerung/Transport) -40 °C ... 85 °C Max. zul. Luftfeuchtigkeit (Betrieb) ≤ 95 % (bei 25 °C, keine Betauung) Vibration (Betrieb) <...
  • Seite 7 QUINT-PS/24DC/48DC/ 5 Konformität zur EMV-Richtlinie 2004/108/EG Störfestigkeit nach EN 61000-6-2 Anforderung EN 61000-6-2 geprüft Entladung statischer Elektrizität EN 61000-4-2 Gehäuse-Kontaktentladung 4 kV (Prüfschärfegrad 2) 8 kV (Prüfschärfegrad 4) Gehäuse-Luftentladung 8 kV (Prüfschärfegrad 3) 15 kV (Prüfschärfegrad 4) Bemerkung Kriterium B...
  • Seite 8 QUINT-PS/24DC/48DC/ 5 Sicherheitsbestimmungen und VORSICHT: Errichtungshinweise Beachten Sie vor der Inbetriebnahme: – Der Anschluss muss fachgerecht ausge- führt und der Schutz gegen elektrischen Beachten Sie vor der Inbetriebnahme: Schlag sichergestellt sein! – Nur qualifiziertes Fachpersonal darf das – Das Gerät muss nach den Bestimmun- Gerät installieren, in Betrieb nehmen und...
  • Seite 9 QUINT-PS/24DC/48DC/ 5 Blockschaltbild Installation U >19,2 V DC OK I<I t p u > .2 V Bild 1 Prinzipaufbau - 5 6 Aufbau < 1 9 . 2 I n p Bild 3 Konvektion t p u > .2 V –...
  • Seite 10 QUINT-PS/24DC/48DC/ 5 Abmessungen und Einbaulagen Output DC 48V 5A 13 14 > 19.2V Boost DC OK 30-56 V U <19.2 V Input DC 24V Bild 4 Abmessungen Mögliche Einbaulagen: Normaleinbaulage, Einbautiefe 125 mm (+ Tragschiene) (Auslieferungszustand) Gedrehte Einbaulage, 270° Y-Achse, Einbautiefe: 51 mm (+ Tragschiene)
  • Seite 11 QUINT-PS/24DC/48DC/ 5 Montage auf Tragschiene Eingang Der Anschluss der Eingangsspannung erfolgt über die Normaleinbaulage Schraubverbindungen am Schraubanschluss Input DC. Montage: Der DC/DC-Wandler setzt eine Gleichspannung von Setzen Sie das Modul mit der Tragschienenführung an die 18 ... 32 V in eine einstellbare, geregelte und galvanisch ge- Oberkante der Tragschiene an und rasten Sie es nach unten trennte Ausgangsspannung um.
  • Seite 12 QUINT-PS/24DC/48DC/ 5 Ausgang Ausgangskennlinie Der Anschluss der Ausgangsspannung erfolgt über die Das Gerät arbeitet nach der in der Abbildung dargestellten Schraubverbindungen am Schraubanschluss Output DC. U/I-Kennlinie mit der statischen Leistungsreserve POWER BOOST. Bei Umgebungstemperaturen < 40 °C steht I Am Potenziometer ist die Ausgangsspannung einstellbar.
  • Seite 13 QUINT-PS/24DC/48DC/ 5 SFB Technology Maximale Distanz zwischen speisender Quel- le und DC/DC-Wandler beachten. Die SFB Technology (Selective Fuse Breaking) schaltet im (siehe auch SFB-Projektierung) Kurzschlussfall fehlerhafte Strompfade zuverlässig ab. In diesem Fall liefert sie den bis zu 6-fachen Nennstrom für 12 ms.
  • Seite 14 QUINT-PS/24DC/48DC/ 5 14.4 SFB-Projektierung speisende DC/DC- Last Quelle Wandler Bild 11 Leitungslängen Maximale Entfernung zwischen der speisenden Quelle und dem DC/DC-Wandler (l Speisende Quelle: QUINT-PS/xAC/24DC/20 Querschnitt [mm²] 0,75 Entfernung l 10,1 15,2 25,4 Speisende Quelle: Batterie 24 V; 3,4 Ah Querschnitt [mm²]...
  • Seite 15 QUINT-PS/24DC/48DC/ 5 Signalisierung 15.1 Aktiver Schaltausgang "DC OK" Das DC OK-Ausgangssignal im Normalbetrieb der Strom- Zur Funktionsüberwachung stehen der aktive Signalaus- versorgung (U > 0,9 x U ) liegt zwischen den An- gang DC OK, der aktive Signalausgang POWER BOOST schlussklemmen "DC OK"...
  • Seite 16 QUINT-PS/24DC/48DC/ 5 15.3 Aktiver Schaltausgang "U  > 19,2 V" Derating Das U  > 19,2 V-Ausgangssignal im Normalbetrieb des 16.1 Temperaturabhängiges Derating DC/DC-Wandlers liegt zwischen den Anschlussklemmen "U  > 19,2 V" und "-" an und kann mit maximal 20 mA be- Bei einer Umgebungstemperatur bis zu +40 °C stellt das lastet werden.
  • Seite 17 QUINT-PS/24DC/48DC/ 5 16.3 Lageabhängiges Derating Die Stromversorgungen sind auf alle Tragschienen nach EN 50022-35 aufrastbar. Die Montage sollte waagerecht erfol- gen (Eingangsklemmen unten). Bei Installation in einer davon abweichenden Einbaulage sollte ein Derating einge- halten werden. Für verschiedene Einbaulagen kann anhand der Kennlinie die maximal zu entnehmende Ausgangsleistung für jede...
  • Seite 18 QUINT-PS/24DC/48DC/ 5 Einbaulage gedreht 180° X-Achse BOOST [°C] Einbaulage gedreht 270° X-Achse BOOST [°C] 104793_de_02 PHOENIX CONTACT...
  • Seite 19 QUINT-PS/24DC/48DC/ 5 Einbaulage gedreht 90° Z-Achse BOOST [°C] Einbaulage gedreht 270° Z-Achse BOOST [°C] 104793_de_02 PHOENIX CONTACT...
  • Seite 20 DC-Sicherung). Somit werden bei einem se- zelgeräte aufgeteilt werden. kundären Gerätedefekt hohe rückwärtsgespeiste Ströme vermieden. − − − − − − Σ = 2 x I − Σ − PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany 104793_de_02 phoenixcontact.com...
