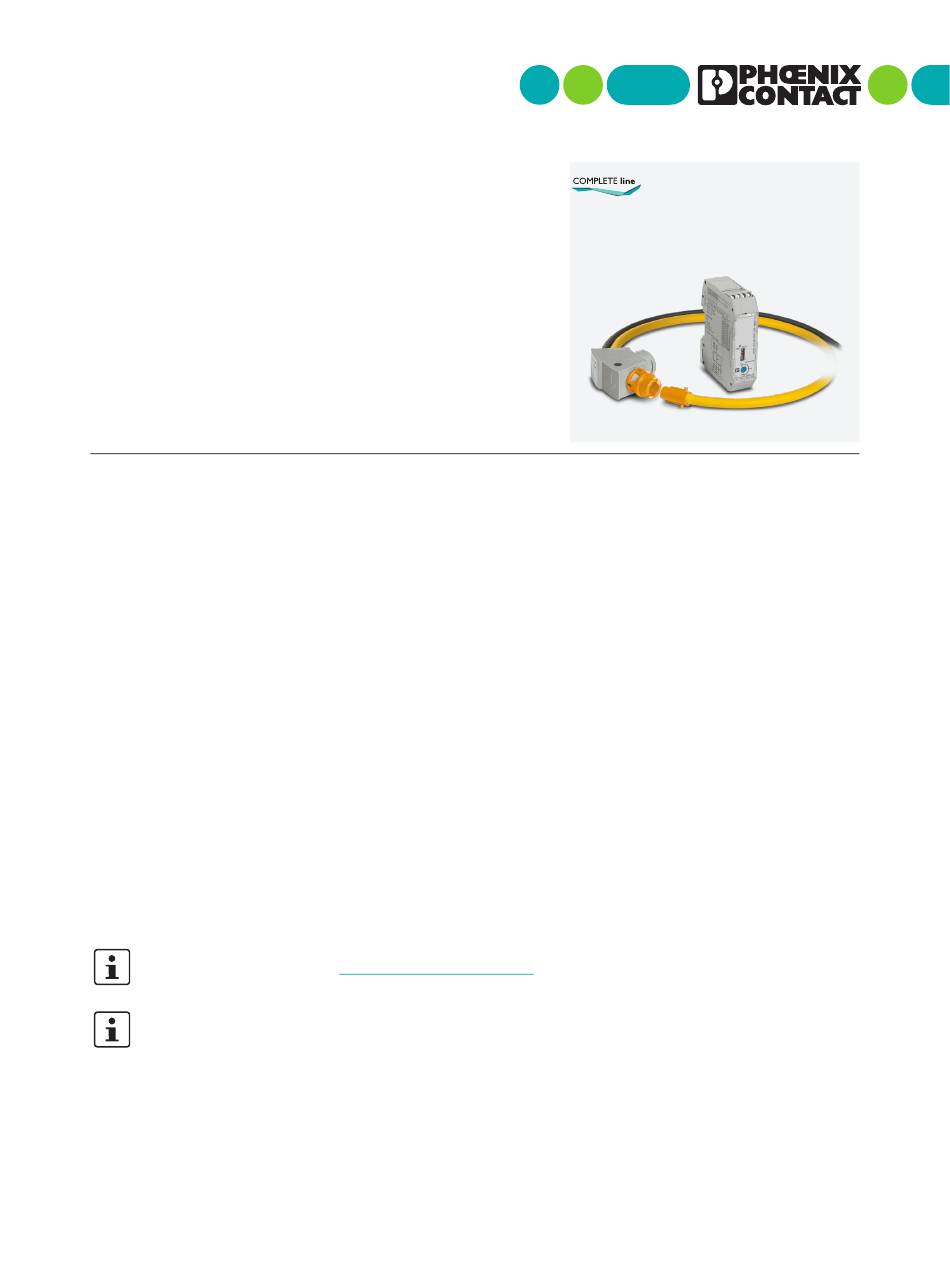

PACT RCP-4000A-1A-Dxxx
Konfigurierbarer Stromwandler zum Nachrüsten
Datenblatt
106312_de_05
1

Beschreibung

Die Rogowski-Spule wird zur Strommessung von AC-Strö-
men verwendet und dient primär zur nachträglichen Ins-
tallation in bestehenden Anlagen - wahlweise auf Strom-
schienen oder auf Stromkabeln.
Die nachträgliche Installation um den Stromleiter ist mög-
lich, weil Sie die Messleitung der Rogowski-Spule auftren-
nen können.
Das Gerät besteht aus zwei Komponenten.
Das Ausgangssignal der Rogowski-Spule wird einem
Messumformer zugeführt, der am Ausgang einen phasen-
treuen AC-Strom von maximal 1 A ausgibt.
Mit dem Messumformer können Sie zwischen acht Strom-
messbereichen von 100 A AC bis 4.000 A AC wählen. Sie
können die Strommessbereiche über DIP-Schalter festle-
gen.
Es gibt zwei Haltevorrichtungen, mit denen Sie die Rogow-
ski-Spule auf unterschiedlich starken Stromschienen be-
festigen können.
Sie können den Messumformer in Verbindung mit den
Energiemessgeräten der EMpro-Produktfamilie einsetzen.
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
Dieses Dokument gilt für die im Kapitel "Bestelldaten" aufgelisteten Produkte.
© Phoenix Contact
2024-05-27
Merkmale
Schnelle Installation
Kurze Abschaltzeiten
Acht Strommessbereiche
Flexible Messspulenlängen 300 mm, 450 mm, 600 mm
Große Bandbreite von 40 Hz ... 20.000 Hz
100 mV Ausgangssignal je 1.000 A AC
Bemessungsisolationsspannung: 1000 V AC
(rms CAT III), 600 V AC (rms CAT IV)
Erfassung von Oberschwingungen und Transienten
Messung von kurz anstehenden Stromimpulsen
Keine magnetische Sättigung möglich, da Luftspule
phoenixcontact.com/products
am Artikel zum Download bereit.
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Phoenix Contact PACT RCP-4000A-1A-D Serie

  • Seite 1: Beschreibung

    PACT RCP-4000A-1A-Dxxx Konfigurierbarer Stromwandler zum Nachrüsten Datenblatt 106312_de_05 © Phoenix Contact 2024-05-27 Beschreibung Die Rogowski-Spule wird zur Strommessung von AC-Strö- Merkmale men verwendet und dient primär zur nachträglichen Ins- – Schnelle Installation tallation in bestehenden Anlagen - wahlweise auf Strom- –...
  • Seite 2: Inhaltsverzeichnis

    Empfehlungen zur Verwendung der Spulenlängen und Stromschienen....... 14 Wartung und Instandhaltung....................14 Applikationsbeispiele......................15 ..................15 13.1 Energiemessung mit Messumformer ..................16 13.2 Energiemessung ohne Messumformer ..................17 13.3 Energiemessung in Reihenschaltung ................17 13.4 Energiemessung in Outdoor-Anwendungen 106312_de_05 Phoenix Contact 2 / 17...
  • Seite 3: Bestelldaten

    Die optionale Haltevorrichtung bietet der Rogowski- PACT RCP-CLAMP-5-10 2907888 Spule sicheren Sitz auf Stromschienen mit einer Stärke von 5 ... 10 mm. Bei der Installation wird das Spulenge- häuse auf den Flansch der Haltevorrichtung geschoben und verrastet automatisch. 106312_de_05 Phoenix Contact 3 / 17...
  • Seite 4: Technische Daten

    1000 V AC (rms CAT III) 600 V AC (rms CAT IV) Prüfspannung 10,45 kV DC (60 s) Grundgenauigkeit <± 0,2 % Umgebungstemperaturbereich Betrieb -30 °C ... 80 °C Umgebungstemperaturbereich Lagerung/Transport -40 °C ... 80 °C 106312_de_05 Phoenix Contact 4 / 17...
  • Seite 5 22,5 mm / 85 mm / 70,4 mm Umgebungstemperaturbereich Betrieb -20 °C ... 70 °C Umgebungstemperaturbereich Lagerung/Transport -25 °C ... 85 °C Höhenlage < 2000 m Luftfeuchtigkeit keine Betauung 5 % ... 95 % 106312_de_05 Phoenix Contact 5 / 17...
  • Seite 6 Zulassungen / Konformitäten Normen/Bestimmungen Messspule IEC 61010-1 IEC 61010-2-032 CE-konform UKCA UKCA-konform CMIM CMIM-konform UL, USA / Kanada UL 61010 Recognized Messspule UL, USA / Kanada UL 508 Listed Messumformer Konformität zur EMV-Richtlinie Störabstrahlung EN 61000-6-4 Störfestigkeit EN 61000-6-3 106312_de_05 Phoenix Contact 6 / 17...
  • Seite 7: Sicherheitsbestimmungen Und Errichtungshinweise

    Sachschäden führen. stimmungsgemäßer Verwendung übernimmt • Das Gerät erfüllt die Anforderungen der EMV-Richtli- Phoenix Contact keine Haftung. Jegliche vom be- nie und der harmonisierten europäischen Normen. stimmungsgemäßen Gebrauch abweichende Jedwede Modifikation der Systeme kann die elektro- Verwendung könnte Fehlfunktionen oder irrever- magnetische Verträglichkeit beeinflussen.
  • Seite 8: Funktionsbeschreibung

    In der Rogowski-Spule wird eine Spannung induziert, die proportional zur Stromhöhe ist. Das Ausgangssignal der Rogowski-Spule beträgt 100 mV AC je 1.000 A AC. Das Ausgangssignal (mV) wird mit einem Messumformer umgewandelt und ausgangsseitig als Wechselstrom aus- gegeben. Der Maximalwert beträgt 1 A AC. 106312_de_05 Phoenix Contact 8 / 17...
  • Seite 9: Bedien- Und Anzeigeelemente

    Haltevorrichtung mit eingelegtem Metallwinkel Potenziometer Rändelrad der Haltevorrichtung Ausgang: 1 A (3.3: 1 A out, 3.4: 1 A in) Messspule mV-Eingangssignal (3.1: Coil Input (mV), 3.2 (GND2)) Spulengehäuse Bajonettverschluss Flansch des Spulengehäuses Führungsrippen der Haltevorrichtung (innenliegend) Signalleitung 106312_de_05 Phoenix Contact 9 / 17...
  • Seite 10: Installation

    Installieren Sie die Messumformer mit einem Abstand von ca. 10 mm zueinander. Zur Erreichung des Ab- stands empfehlen wir den Endhalter für Tragschienen: CLIPFIX 35 (Art.-Nr.: 3022 218). • Schließen Sie nur Phoenix Contact Rogowski-Spulen PACT RCP-... an den Messumformer an, da diese Spu- len die notwendige Isolation aufweisen. •...
  • Seite 11: Installation Auf Der Stromschiene

    Temperatur der Sig- nalleitung +80 °C beträgt. • Drehen Sie bei Bedarf das Gehäuse in 15° Schritten im Uhrzeigersinn nach rechts (nur nach rechts drehen, um das Rändelrad nicht zu lösen). Bild 6 Gehäuse drehen 106312_de_05 Phoenix Contact 11 / 17...
  • Seite 12: Installation Auf Einem Rundleiter

    GND 1: Klemmstelle 2.2 geräts und die Klemmstelle 3.4 (1A in) an die Klemm- stelle S2 an. • Achten Sie darauf, dass die Signalleitung keine Strom- schiene berührt, da die maximal zulässige Temperatur der Signalleitung +80 °C beträgt. 106312_de_05 Phoenix Contact 12 / 17...
  • Seite 13: Strommessbereiche

    Durch die verschiedenen Längen der Messspulen entsteht ein Einfluss, den Sie mithilfe eines Potenziometers auf der Frontseite des Messumformers kompensieren können. Für den optimalen Betrieb können Sie am Potenziometer den Wert der verwendeten Spulenlänge einstellen. Bild 10 Potenziometer 106312_de_05 Phoenix Contact 13 / 17...
  • Seite 14: Empfehlungen Zur Verwendung Der Spulenlängen Und Stromschienen

    Vermeiden Sie ätzende chemische Produkte, Lö- sungsmittel oder aggressive Reinigungsmittel. • Stellen Sie sicher, dass das Gerät vor der weiteren Verwendung trocken ist. • Benutzen Sie das Gerät nicht in schmutzigen oder staubigen Bereichen. 106312_de_05 Phoenix Contact 14 / 17...
  • Seite 15: Applikationsbeispiele

    2.1 2.2 2.3 2.4 2.1 2.2 2.3 2.4 COMPENSATION COMPENSATION COMPENSATION COIL LENGTH / mm COIL LENGTH / mm COIL LENGTH / mm 3.1 3.2 3.3 3.4 3.1 3.2 3.3 3.4 3.1 3.2 3.3 3.4 106312_de_05 Phoenix Contact 15 / 17...
  • Seite 16: Energiemessung Ohne Messumformer

    2 3 4 5 6 Folgende Rogowski-Spulen stehen Ihnen zur Verfügung. Artikelname Artikelnummer PACT RCP-D95 2904890 PACT RCP-D140 2904891 PACT RCP-D190 2904892 PACT RCP-D95-5M 2910322 PACT RCP-D95-10M 2910323 PACT RCP-D190-10M 2910324 PACT RCP-D140-10M 1033482 106312_de_05 Phoenix Contact 16 / 17...
  • Seite 17: Energiemessung In Reihenschaltung

    13.4 Energiemessung in Outdoor-Anwendungen Für den Einsatz in Outdoor-Anwendungen stehen Ihnen folgende UV-resistenten Artikel zur Verfügung. Artikelname Artikelnummer PACT RCP-4000A-1A-D190-3M-UV 1033485 PACT RCP-4000A-1A-D140-3M-UV 1058044 Phoenix Contact GmbH & Co. KG • 32823 Blomberg • Germany 106312_de_05 17 / 17 phoenixcontact.com...
