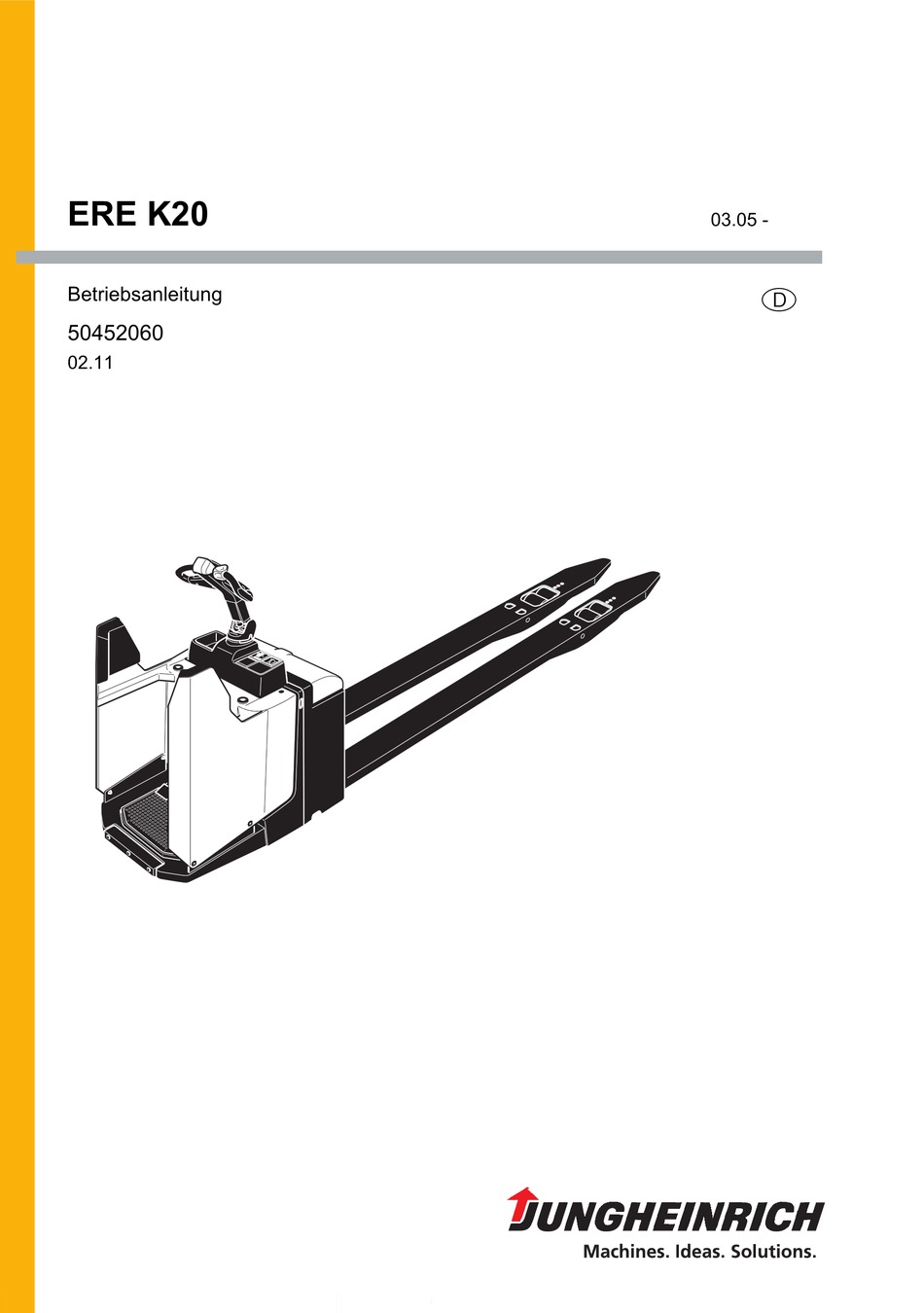

ERE K20
03.05 -
Betriebsanleitung
D
50452060
02.11

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jungheinrich ERE K20

Inhaltszusammenfassung für Jungheinrich ERE K20

  • Seite 1 ERE K20 03.05 - Betriebsanleitung 50452060 02.11...

  • Seite 2: Konformitätserklärung

    Konformitätserklärung Jungheinrich AG, Am Stadtrand 35, D-22047 Hamburg Hersteller oder in der Gemeinschaft ansässiger Vertreter Option Serien-Nr. Baujahr ERE K20 Zusätzliche Angaben Im Auftrag Datum D EG-Konformitätserklärung Die Unterzeichner bescheinigen hiermit, dass das im Einzelnen bezeichnete kraftbetriebene Flurförderzeug Europäischen Richtlinien 2006/42/EG (Maschinenrichtlinie) und 2004/108/EWG (Elektromagnetische Verträglichkeit -...
  • Seite 4 Energierückgewinnung zu einer Verschlechterung der Bremseigenschaften des Flurförderzeugs führen und überdies erhebliche Schäden an der elektrischen Steuerung verursachen. Die Verwendung von Jungheinrich für dieses Flurförderzeug nicht zugelassener Batterien kann daher zu erheblichen Gefahren für die Sicherheit und Gesundheit von Personen führen! Es dürfen nur vom Hersteller für das Flurförderzeug freigegebene Batterien...
  • Seite 6 Vorwort Hinweise zur Betriebsanleitung Zum sicheren Betreiben des Flurförderzeuges sind Kenntnisse notwendig, die durch die vorliegende ORIGINAL BETRIEBSANLEITUNG vermittelt werden. Die Informationen sind in kurzer, übersichtlicher Form dargestellt. Die Kapitel sind nach Buchstaben geordnet und die Seiten sind durchgehend nummeriert. dieser Betriebsanleitung werden...
  • Seite 7 Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der JUNGHEINRICH AG. Jungheinrich Aktiengesellschaft Am Stadtrand 35 22047 Hamburg - Deutschland Telefon: +49 (0) 40/6948-0 www.jungheinrich.com...

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis Bestimmungsgemäße Verwendung ........Allgemein....................Bestimmungsgemäßer Einsatz..............Zulässige Einsatzbedingungen..............Verpflichtungen des Betreibers ............... Anbau von Anbaugeräten und/oder Zubehörteilen........Fahrzeugbeschreibung ............Einsatzbeschreibung ................Baugruppen- und Funktionsbeschreibung..........Übersicht Baugruppen................Funktionsbeschreibung ................Technische Daten..................Leistungsdaten ..................Abmessungen..................Abmessungen..................Gewichte....................Bereifung ....................EN-Normen....................Einsatzbedingungen ................Elektrische Anforderungen ..............
  • Seite 9 Bedienung ................Sicherheitsbestimmungen für den Betrieb des Flurförderzeugs....Beschreibung der Anzeige und Bedienelemente ........Batterieentladeanzeiger................Flurförderzeug in Betrieb nehmen ............Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme ....Betriebsbereitschaft herstellen ..............Flurförderzeug gesichert abstellen ............Batterieentladewächter................Arbeiten mit dem Flurförderzeug ............. Sicherheitsregeln für den Fahrbetrieb .............

  • Seite 10: Anhang

    Anhang Betriebsanleitung JH-Traktionsbatterie Diese Betriebanleitung ist nur für Batterietypen der Marke Jungheinrich zulässig. Sollten andere Marken verwendet werden, so sind die Betriebsanleitungen des Her- stellers zu beachten.

  • Seite 12: A Bestimmungsgemäße Verwendung

    A Bestimmungsgemäße Verwendung Allgemein Das in vorliegender Betriebsanleitung beschriebene Flurförderzeug ist zum Heben, Senken und Transportieren von Ladeeinheiten geeignet. Das Flurförderzeug muss nach Angaben in dieser Betriebsanleitung eingesetzt, bedient gewartet werden. Eine andere Verwendung nicht bestimmungsgemäß und kann zu Schäden bei Personen, Flurförderzeug oder Sachwerten führen.

  • Seite 13: Verpflichtungen Des Betreibers

    Verpflichtungen des Betreibers Betreiber im Sinne dieser Betriebsanleitung ist jede natürliche oder juristische Person, die das Flurförderzeug selbst nutzt oder in deren Auftrag es genutzt wird. In besonderen Fällen (z.B. Leasing, Vermietung) ist der Betreiber diejenige Person, die gemäß den bestehenden vertraglichen Vereinbarungen zwischen Eigentümer und Nutzer des Flurförderzeuges die genannten Betriebspflichten wahrzunehmen hat.

  • Seite 14: B Fahrzeugbeschreibung

    B Fahrzeugbeschreibung Einsatzbeschreibung Das Flurförderzeug ist ein Elektro- Deichselhubwagen in Dreiradausführung mit fester Standplattform. Das Flurförderzeug ist für den Einsatz auf ebenem Boden zum Heben und zum Transport von Gütern bestimmt. Es können Paletten mit offener Bodenauflage oder mit Querbrettern außerhalb des Bereiches der Lasträder oder Rollwagen aufgenommen werden.

  • Seite 15: Baugruppen- Und Funktionsbeschreibung

    Baugruppen- und Funktionsbeschreibung Übersicht Baugruppen Bezeichnung Bezeichnung t Fahrschalter t Schaltschloss t Deichsel t Schaltmatte o CanCode t Stützrad Schalter NOTAUS t Antriebsrad (Hauptschalter) o CanDis t = Standardausführung o = Option...

  • Seite 16: Funktionsbeschreibung

    Funktionsbeschreibung Sicherheitseinrichtungen – Eine geschlossene, glatte Flurförderzeugkontur mit runden Kanten ermöglicht eine sichere Handhabung des Flurförderzeuges. – Die Räder sind von einem stabilen Rammschutz umkleidet. – Mit dem Schalter NOTAUS werden in Gefahrensituationen alle elektrischen Funktionen außer Betrieb gesetzt. Hydraulische Anlage –...
  • Seite 17 Elektrische Lenkung (o) – Die elektrische Lenkanlage bildet ein sich selbst überwachendes System. Dabei überprüft die Lenksteuerung ständig das gesamte Lenksystem. Wird ein Fehler erkannt, unterbricht die Fahrsteuerung den Fahrbetrieb, bremst generatorisch und die Magnetbremse wird eingelegt. Elektrische Anlage – 24-Volt-Anlage. –...

  • Seite 18: Technische Daten

    Technische Daten Angabe der technischen Daten gemäß VDI 2198. Technische Änderungen und Ergänzungen vorbehalten. Leistungsdaten ERE K20 Nenntragfähigkeit 2000 Lastschwerpunktabstand bei Standardgabellänge Fahrgeschwindigkeit mit / ohne Nennlast 9,5 / 11,5 km/h Hubzeit mit / ohne Nennlast 0,06 / 0,05 Senkzeit mit / ohne Last 0,05 / 0,06 Max.

  • Seite 19: Abmessungen

    Abmessungen Bezeichnung ERE K20 h14 Höhe Deichsel in Fahrstellung min. / 1170 / 1400 max. h13 gesenkte Höhe der Gabelzinken Gabelaußenabstand Gabelinnenanbstand Gabelbreite b11 Spurweite Sicherheitsabstand Siehe Typenschild, Eigengewicht: Flurförderzeug Länge einschließlich Gabelrücken l2 = 788 mm (Mitgängerbetrieb) (alle Maße in mm)

  • Seite 20: Abmessungen

    Abmessungen ca. 460...

  • Seite 21: Gewichte

    Gewichte ERE K20 Eigengewicht ohne Batterie Achslast mit Last 1233/1689 vorn / hinten + Batterie Achslast ohne Last 766/156 vorn / hinten + Batterie Batteriegewicht Bereifung ERE K20 Reifengröße Antrieb 230/77 Reifengröße Lastteil 85/85 Stützrad (Doppelrolle) 125x54 Räder, Anzahl vorn / hinten...

  • Seite 22: En-Normen

    EN-Normen Dauerschalldruckpegel – ERE K20: 68 dB(A) gemäß 12053 in Übereinstimmung mit ISO 4871. Der Dauerschalldruckpegel ist ein gemäß den Normvorgaben gemittelter Wert und berücksichtigt den Schalldruckpegel beim Fahren, beim Heben und im Leerlauf. Der Schalldruckpegel wird am Fahrerohr gemessen.

  • Seite 23: Kennzeichnungsstellen Und Typenschilder

    Kennzeichnungsstellen und Typenschilder 11, 12 Pos Bezeichnung Achtung: Betriebsanleitung beachten! Tragfähigkeit Qmax Typenschild Anschlagspunkte für Kranverladung Seriennummer Typenschild, Batterie Prüfplakette Typenbezeichnung...

  • Seite 24: Lastdiagramm Flurförderzeug

    3.9.1 Typenschild Pos. Bezeichnung Pos. Bezeichnung Baujahr Seriennummer Lastschwerpunktabstand in mm Nenntragfähigkeit in kg Antriebsleistung Batteriespannung in V Batteriegewicht min/max in kg Leergewicht ohne Batterie in kg Hersteller Option Hersteller-Logo Fragen Flurförderzeug bzw. Ersatzteilbestellungen bitte Seriennummer (19) angeben. 3.9.2 Lastdiagramm Flurförderzeug Das Lastdiagramm (30) gibt die maximale Tragfähigkeit Q (in kg) bei gleichmäßiger Belastung des Lastaufnahmemittels an.

  • Seite 26: C Transport Und Erstinbetriebnahme

    C Transport und Erstinbetriebnahme Kranverladung WARNUNG! Unfallgefahr durch unsachgemäße Kranverladung Die Verwendung ungeeigneter Hebezeuge und deren unsachgemäße Verwendung kann zum Absturz des Flurförderzeugs bei der Kranverladung führen. Flurförderzeug beim Anheben nicht anstoßen oder in unkontrollierte Bewegungen kommen lassen. Falls erforderlich, Flurförderzeug mit Hilfe von Führungsseilen halten.
  • Seite 27 Vorgehensweise • Krangeschirr an den Anschlagpunkten (31) anschlagen. Das Flurförderzeug kann jetzt mit einem Kran verladen werden. Ist die Batteriehaube (32) entsprechend der Abbildung gekennzeichnet, ist wie folgt vorzugehen: Standard Vorgehensweise • Batteriehaube (32) mittels Griffmulde hochziehen und umklappen (t). Im Batterieraum befindet sich ein Kombischlüssel (Ring- Gabel SW19) und eine Demontage-, Montageanleitung für die Transportsicherung.

  • Seite 28: Entfernen Der Transportsicherung

    Entfernen der Transportsicherung Die Transportsicherung bewirkt, dass das Flurförderzeug ohne Batteriemasse beim Transport gebremst ist. Im Bereich der Fronthaube (33) befindet sich ein Hinweisschild für die Transportsicherung (35), diese muss nach dem Einbau der Batterie entfernt werden. Transportsicherung entfernen Vorgehensweise •...

  • Seite 29: Transport

    Transport WARNUNG! Unkontrollierte Bewegungen während des Transportes Unsachgemäße Sicherung des Flurförderzeugs und des Hubgerüstes während des Transportes kann zu schwerwiegenden Unfällen führen. Das Verladen ist durch eigens dafür geschultes Fachpersonal nach den Empfehlungen der Richtlinien VDI 2700 und VDI 2703 durchzuführen. Die korrekte Bemessung und Umsetzung von Ladungssicherungsmaßnahmen muss in jedem Einzelfall festgelegt werden.

  • Seite 30: Erstinbetriebnahme

    Erstinbetriebnahme VORSICHT! Flurförderzeug nur mit Batteriestrom fahren! Gleichgerichteter Wechselstrom beschädigt die Elektronikbauteile. Kabelverbindungen zur Batterie (Schleppkabel) müssen kürzer als 6 m sein und mindestens einen Leitungsquerschnitt von 50 besitzen. HINWEIS Befindet sich im Flurförderzeug keine Batterie, kann nicht mit Gegenstrom- und Betriebsbremse gebremst werden.

  • Seite 32: D Batterie - Wartung, Aufladung, Wechsel

    D Batterie - Wartung, Aufladung, Wechsel Sicherheitsbestimmungen im Umgang mit Säurebatterien Wartungspersonal Das Aufladen, Warten und Wechseln von Batterien darf nur von hierfür ausgebildetem Personal durchgeführt werden. Diese Betriebsanleitung und die Vorschriften der Hersteller von Batterie und Batterieladestation sind bei der Durchführung zu beachten.

  • Seite 33: Batterietypen

    WARNUNG! Unfall- und Verletzungsgefahr im Umgang mit Batterien Die Batterien enthalten gelöste Säure, die giftig und ätzend ist. Kontakt mit Batteriesäure unbedingt vermeiden. Alte Batteriesäure vorschriftgemäß entsorgen. Bei Arbeiten an den Batterien muss unbedingt Schutzkleidung und Augenschutz getragen werden. Keine Batteriesäure auf die Haut, Kleidung oder in die Augen kommen lassen, ggf. Batteriesäure mit reichlich sauberem Wasser ausspülen.

  • Seite 34: Batterie Freilegen

    Batterie freilegen VORSICHT! Quetschgefahr Beim Schließen der Haube/Abdeckung darf sich nichts zwischen Haube/ Abdeckung und Flurförderzeug befinden. WARNUNG! Unfallgefahr durch ungesichertes Flurförderzeug Das Abstellen des Flurförderzeugs an Steigungen oder mit angehobenem Lastaufnahmemittel ist gefährlich und grundsätzlich nicht erlaubt. Flurförderzeug nur auf ebener Fläche abstellen. In Sonderfällen ist das Flurförderzeug z.B.

  • Seite 35: Batterie Laden

    Batterie laden WARNUNG! Explosionsgefahr durch entstehende Gase beim Laden Die Batterie gibt beim Laden ein Gemisch aus Sauerstoff und Wasserstoff (Knallgas) ab. Die Gasung ist ein chemischer Prozess. Dieses Gasgemisch ist hoch explosiv und darf nicht entzündet werden. Verbinden und Trennen von Ladekabel der Batterieladestation mit dem Batteriestecker darf nur bei ausgeschalteter Ladestation und Flurförderzeug erfolgen.
  • Seite 36 Batterieladung beenden, Betriebsbereitschaft wieder herstellen HINWEIS Bei unterbrochenem Ladevorgang steht nicht die ganze Batteriekapazität zur Verfügung Voraussetzungen – Batterieladung ist vollständig abgeschlossen. Vorgehensweise • Ladevorgang entsprechend der Betriebsanleitung des Ladegerätes beenden. • Batteriestecker vom Ladegerät trennen. • Batteriestecker mit Flurförderzeug verbinden. Fahrzeug ist wieder betriebsbereit...

  • Seite 37: Batterie Aus- Und Einbauen

    Batterie aus- und einbauen WARNUNG! Unfallgefahr beim Aus- und Einbau der Batterie Beim Aus- und Einbau der Batterie können aufgrund des Gewichtes und der Batteriesäure Quetschungen bzw. Verätzungen auftreten. Abschnitt „Sicherheitsbestimmungen im Umgang mit Säurebatterien“ in diesem Kapitel beachten. Beim Aus- und Einbau der Batterie Sicherheitsschuhe tragen. Nur Batterien mit isolierten Zellen und isolierten Polverbindern verwenden.

  • Seite 40: E Bedienung

    E Bedienung Sicherheitsbestimmungen für den Betrieb des Flurförderzeugs Fahrerlaubnis Das Flurförderzeug darf nur von Personen benutzt werden, die in der Führung ausgebildet sind, dem Betreiber oder dessen Beauftragten ihre Fähigkeiten im Fahren und Handhaben von Lasten nachgewiesen haben und von ihm ausdrücklich mit der Führung beauftragt sind, gegebenenfalls sind nationale Vorschriften zu beachten.
  • Seite 41 Sicherheitseinrichtung und Warnschilder dieser Betriebsanleitung beschriebenen Sicherheitseinrichtungen, Warnschilder (siehe "Kennzeichnungsstellen und Typenschilder" auf Seite 20) und Warnhinweise unbedingt beachten.

  • Seite 42: Beschreibung Der Anzeige Und Bedienelemente

    Beschreibung der Anzeige und Bedienelemente...
  • Seite 43 Bedien-/ Funktion Anzeigeelement t – Fahrrichtung und Geschwindigkeit Fahrschalter steuern. t Schwenkbare Deichsel Deichsel Bremsen und Lenken: – Schwenken in Bremsbereich (B) (siehe "NOTAUS, Fahren, Lenken und Bremsen" auf Seite 49): Das Flurförderzeug wird mechanisch gebremst. – Schwenken in Fahrbereich (F) (siehe "NOTAUS, Fahren, Lenken und Bremsen"...
  • Seite 44 Bedien-/ Funktion Anzeigeelement t nur Mitfahrerbetrieb, Schaltmatte hat Feste Standplattform (gefedert) mit Totmanntasterfunktion Schaltmatte Flurförderzeug mit schwenkbarer Deichsel: – Schaltmatte belastet: Fahren und sämtliche Funktionen freigegeben. – Schaltmatte unbelastet: Fahrzeug rollt aus. o nur Mitfahrerbetrieb, Schaltmatte hat Totmanntasterfunktion Flurförderzeug mit starrer Deichsel: –...

  • Seite 45: Batterieentladeanzeiger

    Batterieentladeanzeiger Nachdem Flurförderzeug durch Schlüsselschalter, Codeschloss oder freigeschaltet worden ist, wird der Ladezustand der Batterie angezeigt. Die Leuchtfarben der LED (50) stellen folgende Zustände dar: Farbe der LED Restkapazität grün 40 - 100 % orange 30 - 40 % grün/orange 20 - 30 % blinkt 1Hz 0 - 20 %...

  • Seite 46: Flurförderzeug In Betrieb Nehmen

    Flurförderzeug in Betrieb nehmen Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme WARNUNG! Beschädigungen oder sonstige Mängel am Flurförderzeug oder Anbaugerät (Sonderausstattungen) können zu Unfällen führen. Wenn bei den nachfolgenden Prüfungen Beschädigungen oder sonstige Mängel am Flurförderzeug oder Anbaugerät (Sonderausstattungen) festgestellt werden, darf das Flurförderzeug bis zur ordnungsgemäßen Instandsetzung nicht mehr eingesetzt werden.

  • Seite 47: Betriebsbereitschaft Herstellen

    Betriebsbereitschaft herstellen Flurförderzeug einschalten Voraussetzungen – Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme durchgeführt, siehe "Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme" auf Seite 43. Vorgehensweise • Standplattform (49) betreten. • Schalter NOTAUS (4) herausziehen. • Flurförderzeug einschalten, dazu: • Schlüssel in Schaltschloss (51) stecken und bis zum Anschlag nach rechts in Stellung „I”...

  • Seite 48: Flurförderzeug Gesichert Abstellen

    Flurförderzeug gesichert abstellen WARNUNG! Unfallgefahr durch ungesichertes Flurförderzeug Das Abstellen des Flurförderzeugs an Steigungen, ohne eingefallene Bremsen oder mit angehobener Last bzw. angehobenem Lastaufnahmemittel ist gefährlich und grundsätzlich nicht erlaubt. Flurförderzeug nur auf ebener Fläche abstellen. In Sonderfällen das Flurförderzeug z.B. durch Keile sichern. Hubgerüst und Lastgabel immer vollständig absenken.

  • Seite 49: Batterieentladewächter

    Batterieentladewächter Die serienmäßige Einstellung des Batterieentladeanzeigers / Entladewächters erfolgt auf Standardbatterien. Bei Verwendung von wartungsfreien bzw. Sonderbatterien müssen Anzeige- Abschaltpunkte Batterieentladewächters durch autorisiertes Fachpersonal eingestellt werden. Wird diese Einstellung nicht vorgenommen, kann die Batterie durch Tiefentladung beschädigt werden. Beim Unterschreiten der Restkapazität wird die Funktion Heben abgeschaltet. Es erscheint eine entsprechende Anzeige (50).

  • Seite 50: Arbeiten Mit Dem Flurförderzeug

    Arbeiten mit dem Flurförderzeug Sicherheitsregeln für den Fahrbetrieb Fahrwege und Arbeitsbereiche Es dürfen nur die für den Verkehr freigegebenen Wege befahren werden. Unbefugte Dritte müssen dem Arbeitsbereich fernbleiben. Die Last darf nur an den dafür vorgesehenen Stellen gelagert werden. Das Flurförderzeug darf ausschließlich in Arbeitsbereichen bewegt werden, in denen ausreichend Beleuchtung vorhanden ist, um eine Gefährdung von Personen und Material zu verhindern.
  • Seite 51 Befahren von Aufzügen und Ladebrücken Aufzüge dürfen nur befahren werden, wenn diese über eine ausreichende Tragfähigkeit verfügen, nach ihrer Bauart für das Befahren geeignet und vom Betreiber für das Befahren freigegeben sind. Dies ist vor dem Befahren zu prüfen. Das Flurförderzeug muss mit der Ladeeinheit voran in den Aufzug gefahren werden und eine Position einnehmen, die ein Berühren der Schachtwände ausschließt.

  • Seite 52: Notaus, Fahren, Lenken Und Bremsen

    NOTAUS, Fahren, Lenken und Bremsen 4.2.1 NOTAUS (Batteriestecker) HINWEIS Die Sicherheitsfunktion NOTAUS wird von dem außen zugänglichen Batteriestecker übernommen. NOTAUS ziehen Vorgehensweise VORSICHT! Unfallgefahr Die Funktion des NOTAUS (Batteriestecker) darf nicht durch Gegenstände beeinträchtigt werden. NOTAUS (Batteriestecker) (4) nicht als Betriebsbremse verwenden. •...
  • Seite 53 4.2.2 Fahren VORSICHT! Nur mit geschlossenen und ordnungsgemäß verriegelten Hauben fahren. Flurförderzeug mit verstellbarer Deichsel (t) Voraussetzungen – Flurförderzeug in Betrieb nehmen, siehe "Flurförderzeug in Betrieb nehmen" auf Seite 43 Vorgehensweise • Standplattform (49) und Schaltmatte (7) betreten. • Deichsel (2) nach Lösen der Deichselverstellung (47) auf gewünschte Stellung schwenken und Deichselverstellung wieder loslassen.
  • Seite 54 49, 7 4.2.3 Lenken VORSICHT! In engen Kurven ragt der Fahrer über die Außenkontur des Flurförderzeuges. Vorgehensweise • Deichsel (2) nach links oder rechts schwenken. Das Flurförderzeug wird in die gewünschte Richtung gelenkt.
  • Seite 55 4.2.4 Bremsen Bremsverhalten Flurförderzeuges hängt wesentlich Fahrbahnverhältnissen ab. Der Fahrer muß dies in seinem Fahrverhalten berücksichtigen. Das Flurförderzeug kann auf drei Arten gebremst werden: – Mit der Betriebsbremse – Mit der generatorischen Bremse (Ausrollbremse) – Mit der Gegenstrombremse (Fahrregler) VORSICHT! Im Gefahrenfall nur mit der Betriebsbremse bremsen Bremsen mit der Betriebsbremse Vorgehensweise...
  • Seite 56 4.2.5 Sicherheitsbremsfunktion Die Sicherheitsbremsfunktion ist eine Notstopfunktion. Sie wird je nach Fahrzeugvariante auf unterschiedliche Weise ausgelöst: Flurförderzeug mit schwenkbarer Deichsel (t) Beim Loslassen der Deichsel, schwenkt diese slebstständig in den oberen Bremsbereich (B). Das Flurförderzeug wird generatorisch bis zum Stillstand abgebremst.

  • Seite 57: Aufnehmen, Transportieren Und Absetzen Von Ladeeinheiten

    Aufnehmen, Transportieren und Absetzen von Ladeeinheiten WARNUNG! Unfallgefahr durch nicht vorschriftsgemäß gesicherte und aufgesetzte Lasten Bevor eine Ladeeinheit aufgenommen wird, hat sich der Fahrer davon zu überzeugen, dass sie ordnungsgemäß palettiert und die zugelassene Tragfähigkeit des Flurförderzeugs nicht überschritten ist. Personen aus dem Gefahrenbereich des Flurförderzeugs weisen.

  • Seite 58: Ladeeinheit Transportieren

    VORSICHT! Beim Erreichen des Endanschlages des Lastaufnahmemittels sofort den Taster loslassen. 4.3.2 Ladeeinheit transportieren Ladeeinheiten transportieren Voraussetzungen – Ladeeinheit ordnungsgemäß aufgenommen. – Hubgerüst für ordnungsgemäßen Transport abgesenkt (ca. 150 - 200 mm über dem Boden). – Einwandfreie Bodenbeschaffenheit. Vorgehensweise • Flurförderzeug feinfühlig beschleunigen und abbremsen. •...

  • Seite 59: Störungshilfe

    Störungshilfe Dieses Kapitel ermöglicht dem Benutzer, einfache Störungen oder die Folgen von Fehlbedienungen selbst zu lokalisieren und zu beheben. Bei der Fehlereingrenzung ist in der Reihenfolge der in der Tabelle vorgegebenen Tätigkeiten vorzugehen. Konnte das Flurförderzeug nach Durchführung der folgenden „Abhilfemaßnahmen“ nicht in den betriebsfähigen Zustand versetzt werden, oder wird eine Störung bzw.

  • Seite 60: Flurförderzeug Ohne Eigenantrieb Bewegen

    Flurförderzeug ohne Eigenantrieb bewegen WARNUNG! Unkontrollierte Bewegung des Flurförderzeugs Bei Außerkraftsetzen der Bremsen muss das Flurförderzeug auf ebenem Boden abgestellt sein, da keine Bremswirkung mehr vorhanden ist. Bremse nicht an Steigungen und Gefällen lüften. Bremse am Zielort wieder entlüften. Flurförderzeug nicht mit gelüfteter Bremse abstellen. Bremse lüften Benötigtes Werkzeug und Material –...

  • Seite 61: Zusatzausstattung

    Zusatzausstattung Anzeigeinstrument CanDis Das Instrument zeigt an: Anzeige Batterieladung (nur bei Einbaulader) Balken für Kapazitätsanzeige Restladezustand der Batterie „Warnung” - Vorwarnsymbol, Batterieaufladung empfohlen „Stopp”-Symbol; Hubabschaltung, Batterieaufladung erforderlich T-Symbol erscheint im Betrieb bei Einstellung des Entladewächters auf wartungsfreie Batterie 6-stellige LCD-Anzeige; Betriebsstundenzähler;...

  • Seite 62: Einschalt-Test

    7.1.2 Betriebsstunden-Anzeige Anzeigebereich zwischen 0,0 und 99.999,0 Stunden. Fahr- und Hubbewegungen werden erfasst. Die Anzeige ist hinterleuchtet. wartungsfreien Batterien erscheint „T”-Symbol Betriebsstundenanzeige (86). 7.1.3 Ereignismeldungen Die Betriebsstunden-Anzeige wird auch für die Anzeige von Ereignismeldungen genutzt. Die Ereignismeldung beginnt mit einem „E” für Ereignis und einer vierstelligen Ereignisnummer.

  • Seite 63: Bedientastatur Cancode

    Bedientastatur CanCode Beschreibung Bedientastatur CanCode Die Bedientastatur setzt sich aus 10 Zifferntasten, einer SET-Taste und einer o-Taste zusammen. Die O-Taste zeigt durch eine rote/grüne Leuchtdiode die folgenden Betriebszustände an: – Codeschlossfunktion (Inbetriebnahme Flurförderzeugs). – Einstellung des Fahrprogramms je nach Einstellung und Flurförderzeug.

  • Seite 64: Parametereinstellungen

    7.2.2 Parameter Die Bedientastatur erlaubt im Programmiermodus die Einstellung von Parametern. Parametergruppen Die Parameternummer setzt sich aus drei Ziffern zusammen. Die erste Stelle bezeichnet die Parametergruppe entsprechend Tabelle 1. Die zweite und dritte Stelle werden von 00 bis 99 fortlaufend nummeriert. Parametergruppen Codeschloss-Einstellungen (Codes, Freigabe der Fahrprogramme, automatische Abschaltung, etc.)
  • Seite 65 Parameterliste Funktion Bereich Standard Bemerkungen Einstellwert Einstellwert Arbeitsablauf Mastercode ändern: Die 0000 - 9999 7295 – (LED 71 blinkt) Länge (4-6-stellig) des oder Eingabe des Mastercodes gibt auch 00000 - 99999 aktuellen Codes die Länge (4-6-stellig) oder – bestätigen des Codes vor. Solange 000000 - 999999 (Set 75) Codes programmiert...
  • Seite 66 Funktion Bereich Standard Bemerkungen Einstellwert Einstellwert Arbeitsablauf Code Löschen 0000 - 9999 – (LED 72 blinkt) oder Eingabe eines 00000 - 99999 neuen Codes oder – bestätigen 000000 - 999999 (Set 75) – (LED 73 blinkt) wiederholen der Codeeingabe – bestätigen (Set 75) Codespeicher löschen 3265...

  • Seite 67: Ism-Zugangsmodul (O)

    Konfiguration Fahrprogramme zum Code einstellen Vorgehensweise • O-Taste (74) betätigen. • Mastercode eingeben. • Eingabe der dreistelligen Parameternummer 024. • Eingabe mit SET-Taste (75) bestätigen. • Zu ändernden Code eingeben und mit SET bestätigen. • Konfiguration eingeben (4-stellig) und mit SET bestätigen. •...

  • Seite 68: F Instandhaltung Des Flurförderzeuges

    F Instandhaltung des Flurförderzeuges Betriebssicherheit und Umweltschutz Die in diesem Kapitel aufgeführten Prüfungen und Wartungstätigkeiten müssen nach den Fristen der Wartungschecklisten durchgeführt werden. WARNUNG! Unfallgefahr und Gefahr von Bauteilbeschädigungen Jegliche Veränderung Flurförderzeug insbesondere Sicherheitseinrichtungen verboten. keinen Fall dürfen Arbeitsgeschwindigkeiten des Flurförderzeugs zu größeren Geschwindigkeiten hin verändert werden.
  • Seite 69 Anheben und Aufbocken WARNUNG! Sicheres Anheben und Aufbocken des Flurförderzeugs Zum Anheben des Flurförderzeugs dürfen Anschlagmittel nur an den dafür vorgesehenen Stellen angeschlagen werden. Arbeiten unter angehobenem Lastaufnahmemittel / angehobener Kabine dürfen nur durchgeführt werden, wenn diese mit einer ausreichend starken Kette oder durch den Sicherungsbolzen gesichert sind.
  • Seite 70 abgedeckt werden, denn Feuchtigkeit kann Fehlfunktionen hervorrufen. Eine Reinigung mit Dampfstrahl ist nicht zugelassen. Nach der Reinigung die im Abschnitt „Wiederinbetriebnahme des Flurförderzeugs nach Reinigungs- oder Wartungsarbeiten“ beschriebenen Tätigkeiten durchführen (siehe "Wiederinbetriebnahme des Flurförderzeugs nach Wartungs- und Instandhaltungsarbeiten" auf Seite 83). Arbeiten an der elektrischen Anlage WARNUNG! Unfallgefahr...
  • Seite 71 Räder WARNUNG! Unfallgefahr durch Benutzung von Rädern, die nicht der Herstellerspezifikation unterliegen Die Qualität der Räder beeinflusst die Standsicherheit und das Fahrverhalten des Flurförderzeugs. ungleichmäßigem Verschleiß verringert sich Standfestigkeit Flurförderzeugs und der Bremsweg verlängert sich. Beim Wechseln von Rädern darauf achten, dass keine Schrägstellung des Flurförderzeugs entsteht.
  • Seite 72 WARNUNG! Verletzungsgefahr Infektionsgefahr durch Haarrisse Hydraulikleitungen Unter Druck stehendes Hydrauliköl kann durch feine Löcher bzw. Haarrisse in den Hydraulikleitungen die Haut durchdringen und schwere Verletzungen verursachen. Bei Verletzungen sofort einen Arzt aufsuchen. Unter Druck stehende Hydraulikleitungen nicht berühren. Festgestellte Mängel unverzüglich dem Vorgesetzten mitteilen. Defektes Flurförderzeug kennzeichnen und stilllegen.

  • Seite 73: Wartung Und Inspektion

    Vernachlässigung der regelmäßigen Wartung kann zum Ausfall des Flurförderzeugs führen und bildet zudem ein Gefahrenpotential für Personen und Betrieb. WARNUNG! Die Einsatzrahmenbedingungen eines Flurförderzeugs haben erheblichen Einfluss auf den Verschleiß der Wartungskomponenten. Wir empfehlen, durch den Jungheinrich Kundenberater vor Ort eine Einsatzanalyse darauf abgestimmte Wartungsintervalle erarbeiten lassen, Verschleißbeschädigungen vorzubeugen.

  • Seite 74: Wartungscheckliste

    Wartungscheckliste Betreiber 4.1.1 Serienausstattung Bremsen W A B C Funktion der Bremsen prüfen. Bremsmechanik prüfen, gegebenenfalls einstellen und fetten. Elektrik W A B C Funktion der Anzeigen und Bedienelemente prüfen. Warn- und Sicherheitseinrichtungen gemäß der Betriebsanleitung prüfen. Funktion des Schalters NOTAUS prüfen. Energieversorgung W A B C Batterie und Batteriekomponenten prüfen.

  • Seite 75: Kundendienst

    Kundendienst 4.2.1 Serienausstattung Bremsen W A B C Lüftspalt der Magnetbremse prüfen, gegebenenfalls einstellen. Funktion der Bremsen prüfen. Bremsmechanik prüfen, gegebenenfalls einstellen und fetten. Elektrik W A B C Funktion der Anzeigen und Bedienelemente prüfen. Warn- und Sicherheitseinrichtungen gemäß der Betriebsanleitung prüfen.
  • Seite 76 Rahmen und Aufbau W A B C Türen und/oder Abdeckungen prüfen. Lesbarkeit und Vollständigkeit der Beschilderung prüfen. Rahmen- und Schraubverbindungen auf Beschädigungen prüfen. Standplattform auf Funktion und Beschädigung prüfen. Stand- und Trittflächen auf Rutschsicherheit und Beschädigung prüfen. Hyd. Bewegungen W A B C Gabelzinken oder Lastaufnahmemittel auf Verschleiß...
  • Seite 77 Batterienachfüllsystem Energieversorgung W A B C Funktion und Dichtigkeit des Nachfüllsystems prüfen. Datarekorder Elektrik W A B C Datarekorder auf Befestigung und Beschädigungen prüfen. Elektrische Lenkung Lenken W A B C Funktion der elektrischen Lenkung und deren Komponenten prüfen. Elektrolytumwälzung Energieversorgung W A B C Filterwatte des Luftfilters ersetzen.

  • Seite 78: Betriebsmittel Und Schmierplan

    Betriebsmittel und Schmierplan Sicherer Umgang mit Betriebsmitteln Umgang mit Betriebsmitteln Betriebsmittel müssen immer sachgemäß und entsprechend den Anweisungen des Herstellers verwendet werden. WARNUNG! Unsachgemäßer Umgang gefährdet Gesundheit, Leben und Umwelt Betriebsmittel können brennbar sein. Betriebsmittel nicht mit heißen Bauteilen oder offener Flamme in Verbindung bringen.
  • Seite 79 WARNUNG! Öle (Kettenspray / Hydrauliköl) sind brennbar und giftig. Altöle vorschriftsgemäß entsorgen. Altöl bis zur vorschriftsmäßigen Entsorgung sicher aufbewahren Öle nicht verschütten. Verschüttete und/oder ausgelaufene Flüssigkeiten sofort mit einem geeigneten Bindemittel entfernen. Das aus Bindemittel und Betriebsmitteln bestehende Gemisch unter Einhaltung geltender Vorschriften entsorgen.

  • Seite 80: Schmierplan

    Schmierplan g Gleitflächen Kühlhauseinsatz s Schmiernippel b Einfüllstutzen Getriebeöl a Ablassschraube Getriebeöl Einfüllstutzen Hydrauliköl 1 Mischungsverhältnis Kühlhauseinsatz 1:1 2 1,25l - 1,3l je nach Getriebeausführung (immer bis Unterkante Einfüllstutzen).

  • Seite 81: Betriebsmittel

    Betriebsmittel Code Bestell-Nr. Liefermenge Bezeichnung Verwendung für 50 449 669 5,0 l H-LPD 46, DIN Hydraulische Anlage 51524 50 380 904 5,0 l Fuchs Titan Cytrac Getriebe HSY 75W-90 *) 29 200 810 5,0 l H-LP 10, Hydraulische Anlage DIN 51524 29 200 150 1,0 l Bremsflüssigkeit...

  • Seite 82: Beschreibung Der Wartungs- Und Instandhaltungsarbeiten

    Beschreibung der Wartungs- und Instandhaltungsarbeiten 5.4.1 Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten Zur Vermeidung von Unfällen bei Wartungs- und Instandhaltungsarbeiten sind alle notwendigen Sicherheitsmaßnahmen zu treffen. Folgende Voraussetzungen sind herzustellen: Voraussetzungen – Flurförderzeug gesichert abstellen, siehe "Flurförderzeug gesichert abstellen" auf Seite 45.

  • Seite 83: Fronthaube Abnehmen

    5.4.2 Antriebsrad wechseln Das Antriebsrad darf nur durch autorisiertes Servicepersonal gewechselt werden. 5.4.3 Hydraulikölstand prüfen Ölstand prüfen Voraussetzungen – Lastaufnahmemittel ablassen. – Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten, siehe "Flurförderzeug für Wartungs- m a x m in Instandhaltungsarbeiten vorbereiten" auf Seite 79. –...

  • Seite 85: Elektrische Sicherungen Prüfen

    5.4.5 Elektrische Sicherungen prüfen Sicherungen prüfen Voraussetzungen – Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereitet, siehe "Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten" auf Seite 79. – Fronthaube abgenommen,siehe "Fronthaube abnehmen" auf Seite 80 . Vorgehensweise • Sicherungen gemäß Tabelle auf korrekten Wert prüfen und gegebebenfalls wechseln.
  • Seite 86 5.4.6 Wiederinbetriebnahme Flurförderzeugs nach Wartungs- Instandhaltungsarbeiten Vorgehensweise • Flurförderzeug gründlich reinigen. • Flurförderzeug nach Schmierplan abschmieren, siehe "Schmierplan" auf Seite 77. • Batterie reinigen, die Polschrauben mit Polfett einfetten und die Batterie anklemmen. • Batterie laden, siehe "Batterie laden" auf Seite 32. •...

  • Seite 87: Sicherheitsprüfung Nach Zeit Und Außergewöhnlichen Vorkommnissen

    Vorkommnissen Es ist eine Sicherheitsprüfung entsprechend der nationalen Vorschriften durchzuführen. Jungheinrich empfiehlt eine Überprüfung nach FEM Richtlinie 4.004. Für diese Prüfungen bietet Jungheinrich einen speziellen Sicherheitsservice mit entsprechend ausgebildeten Mitarbeitern. Das Flurförderzeug muss mindestens einmal jährlich (nationale Vorschriften beachten) oder nach besonderen Vorkommnissen durch eine hierfür besonders qualifizierte Person geprüft werden.

  • Seite 88: Stilllegung Des Flurförderzeugs

    Stilllegung des Flurförderzeugs Wird das Flurförderzeug - zum Beispiel aus betrieblichen Gründen - länger als einen Monat stillgelegt, darf es nur in einem frostfreien und trockenen Raum gelagert werden. Die Maßnahmen vor, während und nach der Stilllegung wie nachfolgend beschrieben durchführen. WARNUNG! Sicheres Anheben und Aufbocken des Flurförderzeugs Zum Anheben des Flurförderzeugs dürfen Anschlagmittel nur an den dafür...

  • Seite 89: Erforderliche Maßnahmen Während Der Stilllegung

    • Alle nicht mit einem Farbanstrich versehenen mechanischen Bauteile mit einem dünnen Öl- bzw. Fettfilm versehen. • Flurförderzeug nach Schmierplan abschmieren, siehe "Schmierplan" auf Seite 77. • Batterie laden, siehe "Batterie laden" auf Seite 32. • Batterie abklemmen, reinigen und die Polschrauben mit Polfett einfetten. Zusätzlich die Angaben des Batterieherstellers beachten.

  • Seite 90: Wiederinbetriebnahme Des Flurförderzeugs Nach Stilllegung

    5.6.3 Wiederinbetriebnahme des Flurförderzeugs nach Stilllegung Vorgehensweise • Flurförderzeug gründlich reinigen. • Flurförderzeug nach Schmierplan abschmieren, siehe "Schmierplan" auf Seite 77. • Batterie reinigen, die Polschrauben mit Polfett einfetten und die Batterie anklemmen. • Batterie laden, siehe "Batterie laden" auf Seite 32. •...
  • Seite 92 A Anhang Traktionsbatterie Inhaltsverzeichnis Anhang Traktionsbatterie ............Bestimmungsgemäße Verwendung ............Typenschild ..................... Sicherheitshinweise, Warnhinweise und sonstige Hinweise ....Bleibatterien mit Panzerplattenzellen und flüssigem Elektrolyt ....Beschreibung................... Betrieb ..................... Wartung Bleibatterien mit Panzerplattenzellen........Bleibatterien mit verschlossenen Panzerplattenzellen PzV und PzV-BS Beschreibung................... Betrieb .....................

  • Seite 93: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Bei Nichtbeachtung der Betriebsanleitung, bei Reparatur mit nicht originalen Ersatzteilen, eigenmächtigen Eingriffen, Anwendung von Zusätzen zum Elektrolyten erlischt der Gewährleistungsanspruch. Hinweise für die Aufrechterhaltung der Schutzart während des Betriebes für Batterien gemäß Ex I und Ex II beachten (siehe zugehörige Bescheinigung). Typenschild Batteriebezeichnung Batterietyp...

  • Seite 94: Sicherheitshinweise, Warnhinweise Und Sonstige Hinweise

    Sicherheitshinweise, Warnhinweise und sonstige Hinweise Gebrauchte Batterien sind besonders überwachungsbedürftige Abfälle zur Verwertung. Diese, mit dem Recycling-Zeichen und der durchgestrichenen Mülltonne gekennzeichneten Batterie, dürfen nicht im Hausmüll zugegeben werden. Die Art der Rücknahme und der Verwertung ist gemäß §8 Batt G mit dem Hersteller zu vereinbaren.

  • Seite 95: Bleibatterien Mit Panzerplattenzellen Und Flüssigem Elektrolyt

    Bleibatterien mit Panzerplattenzellen und flüssigem Elektrolyt Beschreibung Jungheinrich Traktions-Batterien sind Bleibatterien mit Panzerplattenzellen und flüssigem Elektrolyt. Die Bezeichnungen für die Traktions-Batterien lauten PzS, PzB, PzS Lib und PzM. Elektrolyt Die Nenndichte des Elektrolyten bezieht sich auf 30 °C und Nennelektrolytstand in vollgeladenem Zustand.

  • Seite 96: Betrieb

    Betrieb 4.2.1 Inbetriebnahme ungefüllter Batterien Die erforderlichen Tätigkeiten sind durch den Kundendienst des Herstellers oder einen vom Hersteller autorisierten Kundendienst durchzuführen. 4.2.2 Inbetriebnahme gefüllter und geladener Batterien Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme Vorgehensweise • Mechanisch einwandfreien Zustand der Batterie prüfen. •...

  • Seite 97: Laden Der Batterie

    4.2.4 Laden der Batterie WARNUNG! Explosionsgefahr durch entstehende Gase beim Laden Die Batterie gibt beim Laden ein Gemisch aus Sauerstoff und Wasserstoff (Knallgas) ab. Die Gasung ist ein chemischer Prozess. Dieses Gasgemisch ist hoch explosiv und darf nicht entzündet werden. Ladegerät und Batterie nur bei ausgeschaltetem Ladegerät und Flurförderzeug verbinden oder trennen.
  • Seite 98 Beim Laden steigt die Elektrolyttemperatur um ca. 10 K an. Deshalb soll die Ladung erst begonnen werden, wenn die Elektrolyttemperatur unter 45 °C liegt. Die Elektrolyttemperatur von Batterien soll vor der Ladung mindestens +10 °C betragen, da sonst keine ordnungsgemäße Ladung erreicht wird. Unterhalb von 10 °C findet eine Mangelladung der Batterie bei Standardladetechnik statt.

  • Seite 99: Wartung Bleibatterien Mit Panzerplattenzellen

    Wartung Bleibatterien mit Panzerplattenzellen Wasserqualität Die Wasserqualität zum Auffüllen von Elektrolyten muss gereinigtem bzw. destiliertem Wasser entsprechen. Gereinigtes Wasser kann aus Leitungswasser durch Destillation oder durch Ionenaustauscher hergestellt werden und ist dann für die Herstellung von Elektrolyten geeignet. 4.3.1 Täglich –...

  • Seite 100: Bleibatterien Mit Verschlossenen Panzerplattenzellen Pzv Und Pzv-Bs

    Bleibatterien mit verschlossenen Panzerplattenzellen PzV und PzV-BS Beschreibung PzV-Batterien sind verschlossene Batterien mit festgelegtem Elektrolyten, bei denen über die gesamte Brauchbarkeitsdauer kein Nachfüllen von Wasser zulässig ist. Als Verschlussstopfen werden Überdruckventile verwendet, die bei Öffnen zerstört werden. Während des Einsatzes werden an die verschlossenen Batterien die gleichen Sicherheitsanforderungen wie für Batterien mit flüssigem Elektrolyt gestellt, um einen elektrischen Schlag, eine Explosion der elektrolytischen Ladegase sowie im Falle einer Zerstörung der Zellengefäße die Gefahr durch den ätzenden...

  • Seite 101: Betrieb

    Betrieb 5.2.1 Inbetriebnahme Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme Vorgehensweise • Mechanisch einwandfreien Zustand der Batterie prüfen. • Polrichtige (Plus an Plus bzw. Minus an Minus) und kontaktsichere Verbindung der Batterieendableitung prüfen. • Anziehdrehmomente der Polschrauben (M10 = 23 ±1 Nm) der Endableiter und Verbinder prüfen.
  • Seite 102 5.2.3 Laden der Batterie WARNUNG! Explosionsgefahr durch entstehende Gase beim Laden Die Batterie gibt beim Laden ein Gemisch aus Sauerstoff und Wasserstoff (Knallgas) ab. Die Gasung ist ein chemischer Prozess. Dieses Gasgemisch ist hoch explosiv und darf nicht entzündet werden. Ladegerät und Batterie nur bei ausgeschaltetem Ladegerät und Flurförderzeug verbinden oder trennen.
  • Seite 103 Batterie laden Voraussetzungen – Elektrolyttemperatur zwischen +15 °C und 35 °C Vorgehensweise • Trogdeckel bzw. Abdeckungen von Batterieeinbauräumen öffnen oder abnehmen. • Die Batterie polrichtig (Plus an Plus bzw. Minus an Minus) an das ausgeschaltete Ladegerät anschließen. • Ladegerät einschalten. Beim Laden steigt die Elektrolyttemperatur um ca.

  • Seite 104: Wartung Bleibatterien Mit Verschlossenen Panzerplattenzellen Pzv Und Pzv-Bs

    Wartung Bleibatterien mit verschlossenen Panzerplattenzellen PzV und PzV-BS Kein Wasser nachfüllen! 5.3.1 Täglich – Batterie nach jeder Entladung laden. 5.3.2 Wöchentlich – Sichtkontrolle auf Verschmutzung und mechanische Schäden. 5.3.3 Vierteljährlich – Gesamtspannung messen und aufzeichnen. – Einzelspannungen messen und aufzeichnen. –...

  • Seite 105: Wassernachfüllsystem Aquamatik

    Wassernachfüllsystem Aquamatik Aufbau Wassernachfüllsystem > 3 m Wasserbehälter Zapfstelle mit Kugelhahn Strömungsanzeiger Absperrhahn Verschlusskupplung Verschlussstecker auf Batterie...

  • Seite 106: Funktionsbeschreibung

    Funktionsbeschreibung Das Wassernachfüllsystem Aquamatik wird zum automatischen Einstellen des Nennelektrolytstandes bei Antriebsbatterien für Flurförderzeuge eingesetzt. Die Batteriezellen sind über Schläuche miteinander verbunden und werden mittels Steckanschluss an den Wasserspender (z. B. Wasserbehälter) angeschlossen. Nach Öffnen des Absperrhahnes werden alle Zellen mit Wasser befüllt. Der Aquamatik- Stopfen regelt die erforderliche Wassermenge und sorgt bei entsprechendem Wasserdruck an dem Ventil für das Absperren des Wasserzulaufs und für das sichere Schließen des Ventils.

  • Seite 107: Befülldauer

    Befülldauer Befülldauer einer Batterie abhängig Elektrolytniveau, Umgebungstemperatur und dem Befülldruck. Der Befüllvorgang wird automatisch beendet. Die Wasserzuleitung ist nach Ende der Befüllung von der Batterie zu trennen. Wasserqualität Die Wasserqualität zum Auffüllen von Elektrolyten muss gereinigtem bzw. destiliertem Wasser entsprechen. Gereinigtes Wasser kann aus Leitungswasser durch Destillation oder durch Ionenaustauscher hergestellt werden und ist dann für die Herstellung von Elektrolyten geeignet.

  • Seite 108: Reinigungsmaßnahmen

    Reinigungsmaßnahmen Die Reinigung der Stopfensysteme darf ausschließlich mit gereinigtem Wasser nach DIN 43530-4 erfolgen. Es dürfen keine Teile der Stopfen mit lösungshaltigen Stoffen oder Seifen in Berührung kommen. 6.10 Servicemobil Mobiler Wasserbefüllwagen mit Pumpe und Füllpistole zur Befüllung einzelner Zellen. Die im Vorratsbehälter befindliche Tauchpumpe erzeugt den erforderlichen Befülldruck.

  • Seite 109: Elektrolytumwälzung (Euw)

    Elektrolytumwälzung (EUW) Funktionsbeschreibung Die Elektrolytumwälzung sorgt durch Luftzufuhr während des Ladevorgangs für eine Vermischung des Elektrolyten und verhindert so eine Säureschichtung, verkürzt die Ladezeit (Ladefaktor ca. 1,07) und reduziert die Gasbildung während des Ladevorgangs. Das Ladegerät muss für die Batterie und EUW zugelassen sein. Eine im Ladegerät eingebaute Pumpe erzeugt die erforderliche Druckluft, die über ein Schlauchsystem den Batteriezellen zugeführt wird.
  • Seite 110 HINWEIS Wird ein EUW-System nicht oder nicht regelmäßig benutzt oder unterliegt die Batterie größeren Temperaturschwankungen, kann es zu einem Rückfluss des Elektrolyten in das Schlauchsystem kommen. Luftzufuhrleitung mit einem separaten Kupplungssystem versehen, z.B: Verschlusskupplung Batterieseite und Durchgangskupplung Luftversorgungsseite. Schematische Darstellung EUW-Installation auf der Batterie sowie die Luftversorgung über das Ladegerät.

  • Seite 111: Reinigung Von Batterien

    Reinigung von Batterien Das Reinigen von Batterien und Trögen ist notwendig, um – Isolation der Zellen gegeneinander, gegen Erde oder fremde leitfähige Teile aufrecht zu erhalten – Schäden durch Korrosion und durch Kriechströme zu vermeiden – Erhöhte und unterschiedliche Selbstentladung der einzelnen Zellen bzw. Blockbatterien durch Kriechströme zu vermeiden –...
  • Seite 112 Batterie mit Hochdruckreiniger reinigen Voraussetzungen – Zellenverbinder fest angezogen bzw. fest eingesteckt – Zellenstopfen geschlossen Vorgehensweise • Gebrauchsanweisung des Hochdruckreinigers beachten. • Keine Reinigungszusätze verwenden. • Zulässige Temperatureinstellung für das Reinigungsgerät 140° C einhalten. Damit wird sichergestellt, dass im Abstand von 30 cm hinter der Austrittsdüse eine Temperatur von 60°...

  • Seite 113: Lagerung Der Batterie

    Lagerung der Batterie HINWEIS Die Batterie darf nicht länger als 3 Monate ohne Ladung gelagert werden, da sie sonst nicht mehr dauerhaft funktionsfähig ist. Werden Batterien für längere Zeit außer Betrieb genommen, so sind diese vollgeladen einem trockenen, frostfreien Raum lagern.
