Konfigurieren und in Betrieb nehmen
3
Betriebsanleitung HV 331, 431, 432, 433 u. UM Versionen -
3.

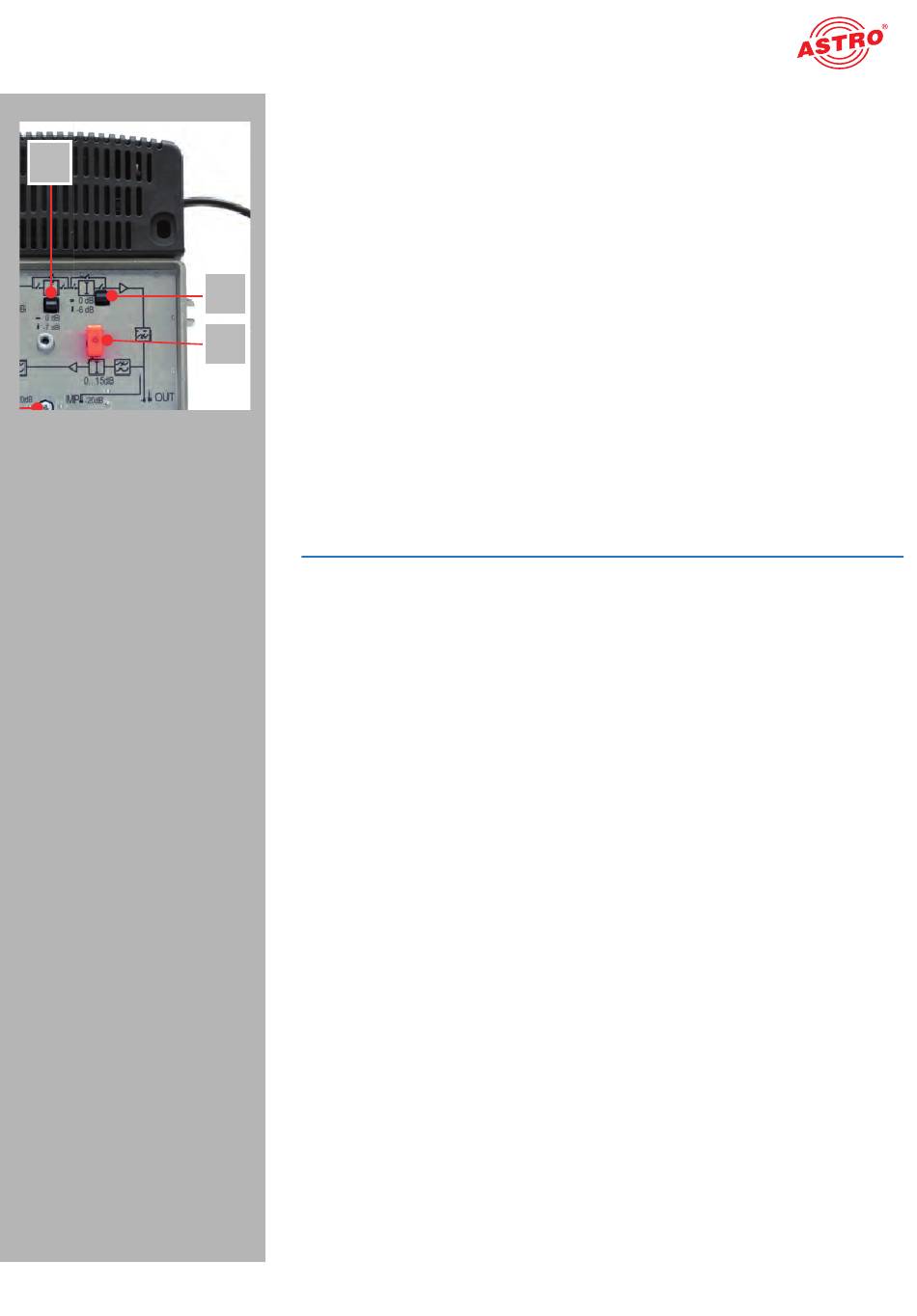

Zwischen den Verstärkerstufen (Interstage) können Sie eine
Vorentzerrung (0 oder 7 dB Slope) der abgehenden Kabel-
länge einstellen, indem Sie die Steckbrücke [3] entsprechend
umstecken. Beachten Sie dabei auch hier die Beschriftung
neben der Steckbrücke.
4.
Beim Typ HV 432 und HV 433 können Sie zusätzlich zwischen
den Verstärkerstufen eine Dämpfung ( 0 oder 6 dB) einstellen,
4
indem Sie die Steckbrücke [4] entsprechend umstecken. Bitte
Beschriftung beachten!
5
E
:
RGEBNIS
Der Verstärker ist nun für die Übertragung von Vorwegsignalen
konfiguriert.
Für die Übertragung von Rückwegsignalen muss der Verstärker
entsprechend konfiguriert werden.
So konfigurieren Sie den Verstärker für die Übertragung von Rück-
wegsignalen:
A
UFGABE
1.
Stellen Sie den Dämpfungssteller (0...20 dB) [6] entsprechend
den Vorgaben des Kabelnetzes ein.
E
:
RGEBNIS
Das Gerät ist nun für die Übertragung von Rückwegsignalen konfi-
guriert.
ACHTUNG
schritten werden! (maximaler Eingangspegel = Ausgangspegel
minus eingestellte Verstärkung bei 862 MHz)
:
Der maximale Betriebspegel darf nicht über-
Version 01-2021A
Seite 15
