PRODUCTINSTALLATIE

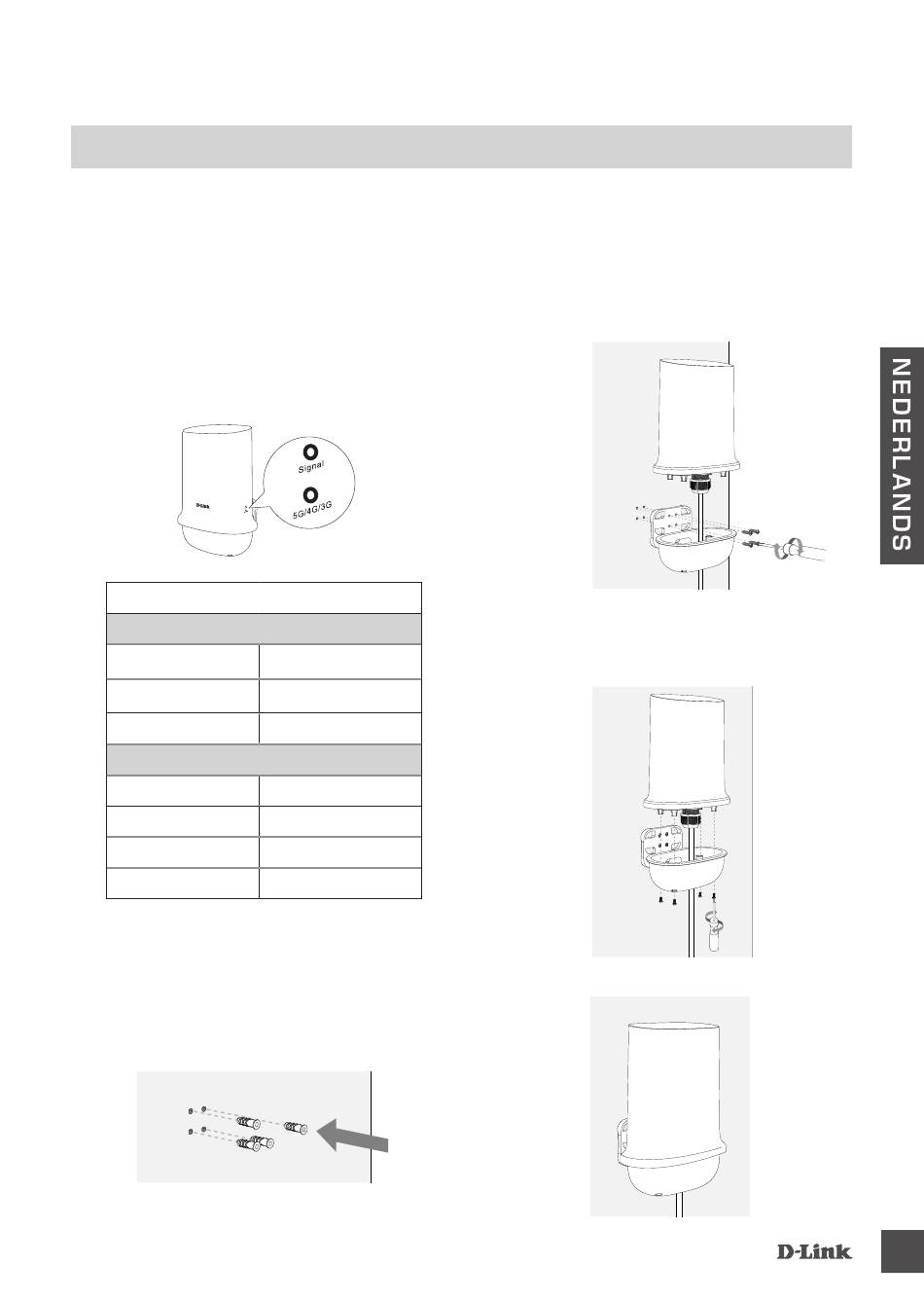

INSTALLATIE VOOR WANDMONTAGE
1. Volg stappen 1-7 hierboven en schakel
de DWP-1010 in. Wanneer de LED-
lampjes branden, houdt u de DWP-
1010 tegen de gewenste locatie op de
muur en past u de positie indien nodig
aan. Wanneer beide LED-lampjes
ononderbroken blauw zijn, bevindt het
zich op een gewenste locatie om een
goede signaalsterkte te ontvangen.
LED-indicaties
Type aansluiting LED (Blauw+Groen)
Geen signaal
2-2
LTE / 3G
5G
Signaalsterkte LED (Rood + Blauw)
Geen signaal
Slecht signaal
Matig signaal
Goed signaal
2. Nadat de installatielocatie is bepaald,
gebruikt u de muurbevestigingsplaat
om de gaten in de muur te markeren
en te boren. Steek vervolgens de
M6 x 25 mm pluggen (4 stuks) in de
muur.
DWP-1010K T
RESET
PoE
SIM
Uit
Groen Continu aan
Blauw Continu aan
Rood Knipperend
Rood Continu aan
Blauw Knipperend
Blauw Continu aan
3. Bevestig de wandmontageplaat en
de blauwe basisplaat aan de muur
met behulp van de M3,5 x 16 mm
schroeven (4 stuks). Zorg ervoor
dat de RJ45-kabel door de blauwe
2-3
onderplaat gaat.
WIFI
4. Bevestig de DWP-1010 aan de
2-4
muur met behulp van de M3 x
4 mm schroeven (4 stuks).
2-5
De installatie is voltooid
