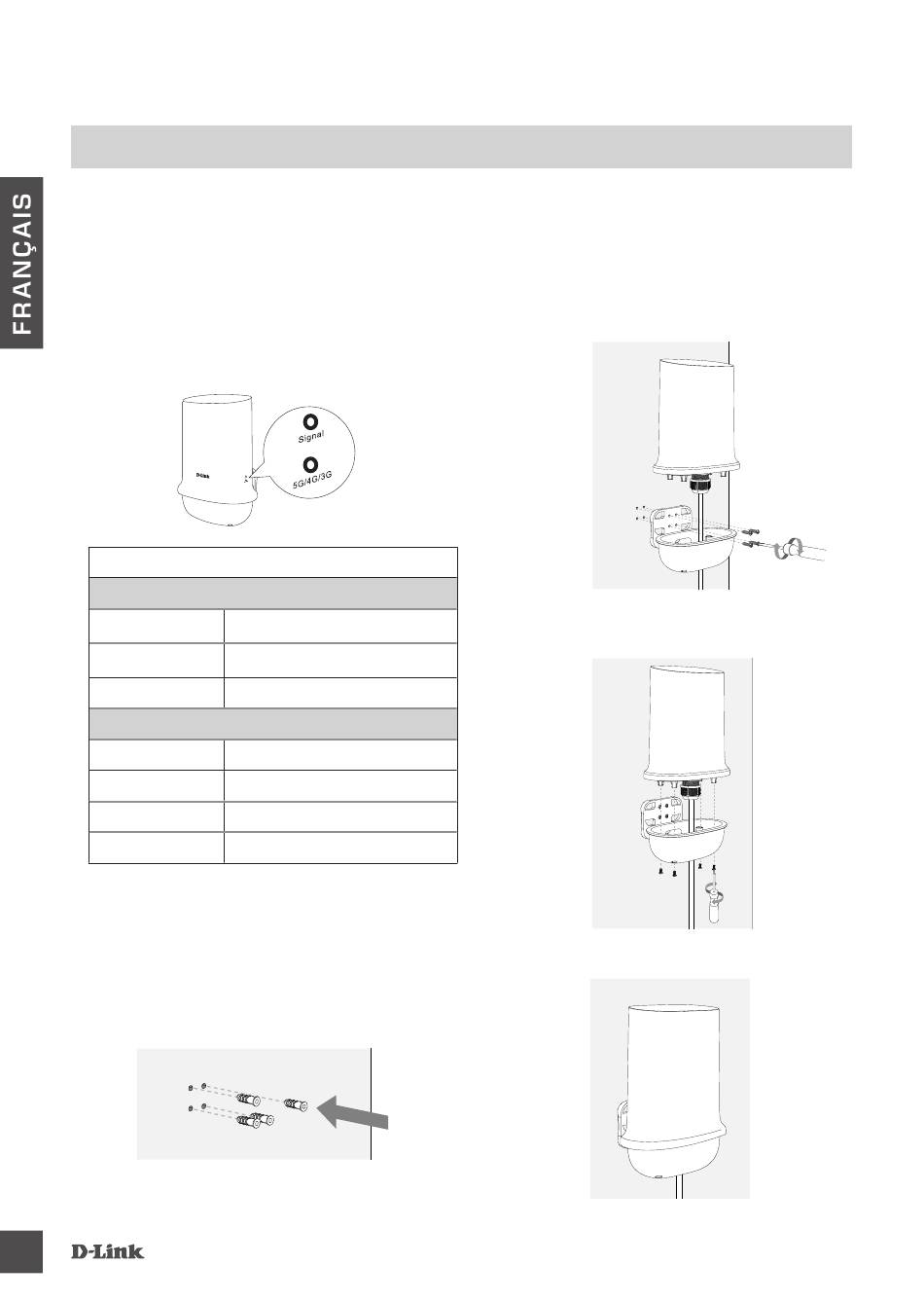

CONFIGURATION DU PRODUIT
WANDBEFESTIGUNG
1. Suivez les étapes 1 à 7 et allumez le
DWP-1010. Lorsque les voyants sont
allumés, tenez le DWP-1010 à l'endroit
souhaité sur le mur et ajustez la position
si nécessaire. Si les deux voyants sont
bleus en permanence, le DWP-1010 se
trouve au meilleur endroit pour obtenir
une bonne intensité de signal.
Indicateurs LED
Type de connexion LED (bleu + vert)
Pas de signal
LTE / 3G
2-2
5G
Force du signal LED (rouge + bleu)
Pas de signal
Mauvais signal
Signal moyen
Bon signal
2. Après avoir déterminé l'emplacement
de l'installation, marquez et percez
les trous dans le mur à l'aide de la
plaque de montage mural. Insérez
ensuite les ancrages à vis M6 x
25mm (4 pièces) dans le mur.
14
Off
Vert allumé en permanence
Bleu allumé en permanence
Rouge clignotant
Rouge allumé en permanence
Bleu clignotant
Bleu fixe
3. Fixez la plaque de montage mural
et le couvercle de base bleu au mur
à l'aide des vis M3,5 x 16 mm (4
pièces). Veillez à ce que le câble
RJ45 passe par le couvercle de base
2-3
bleu.
RESET WIFI
PoE
SIM
2-4
4. Fixez le DWP-1010 au mur à l'aide
des vis M3 x 4mm (4 pièces).
2-5
5. l'installation terminée
DWP-1010K T
