SG 05.1
SG 12.1/SGR 05.1
AC 01.1 Non-Intrusive Profibus DP
5.2.6
Bus-Anschlussraum schließen
5.3
Zubehör zum Elektroanschluss
5.3.1

Steuerung auf Wandhalter

Anwendung
SGR 12.1 Steuereinheit: elektronisch (MWG)

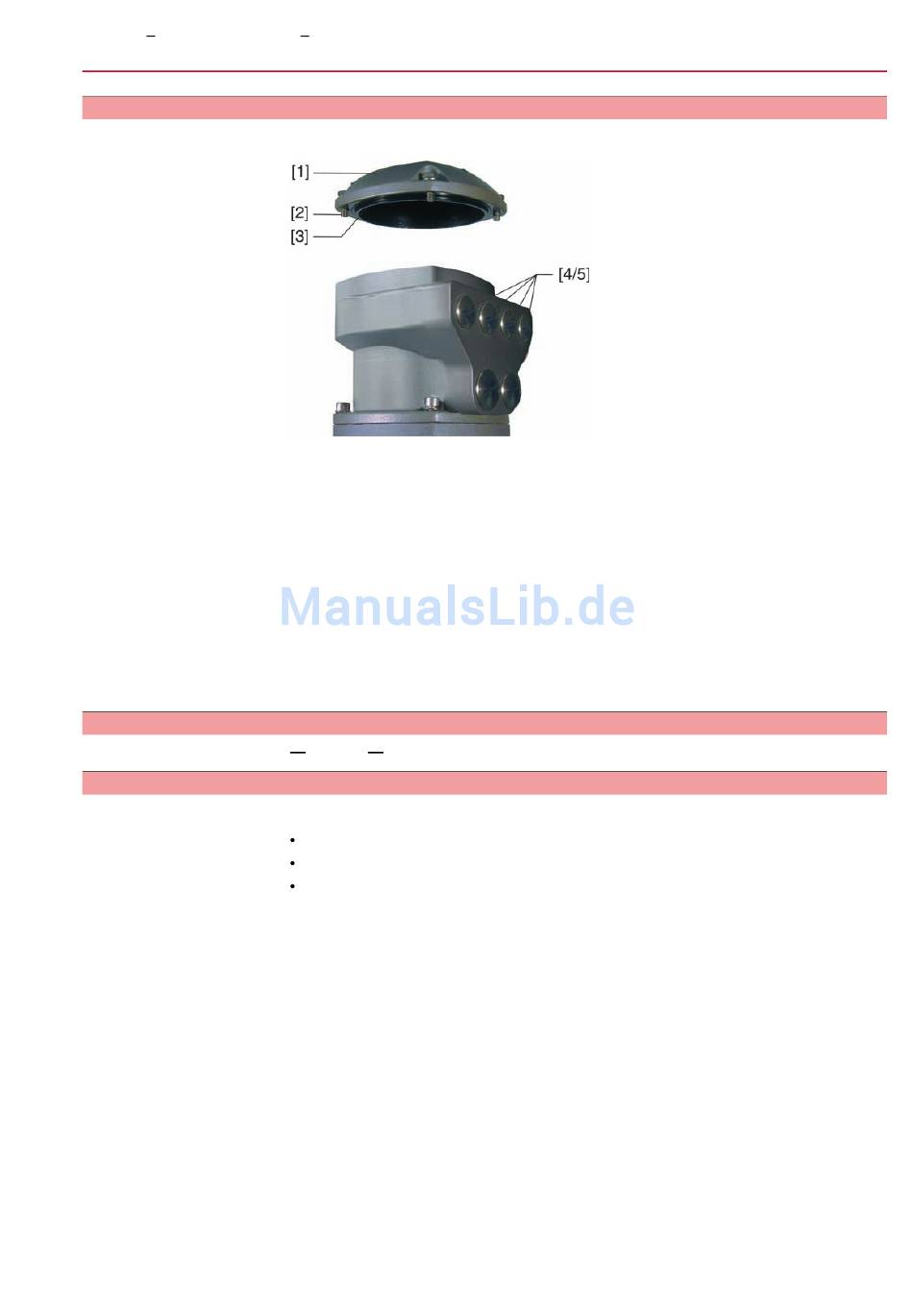

Bild 19:
AUMA Rundsteckverbinder SD-Bus
[1]
Deckel
[2]
Schrauben Deckel
[3]
O-Ring
[4]
Kabeleinführungen Busleitungen
[5]
Verschlussstopfen
1.
Dichtflächen an Deckel [1] und Gehäuse säubern.
2.
Dichtflächen mit säurefreiem Fett (z.B. Vaseline) leicht einfetten.
3.
Prüfen, ob O-Ring [3] in Ordnung ist, O-Ring richtig einlegen.
4.
Deckel [1] aufsetzen und Schrauben [2] gleichmäßig über Kreuz anziehen.
5.
Kabelverschraubungen mit vorgeschriebenem Drehmoment festziehen, damit
entsprechende Schutzart gewährleistet ist.
Option
Mit dem Wandhalter kann die Steuerung getrennt vom Antrieb montiert werden.
Bei unzugänglich montiertem Antrieb.
Bei hohen Temperaturen am Antrieb.
Bei starken Vibrationen der Armatur.
Elektroanschluss
23
