Vergewissern Sie sich, dass der Fräser korrekt an der
Spannzange der Elektrofräsmaschine fixiert ist.

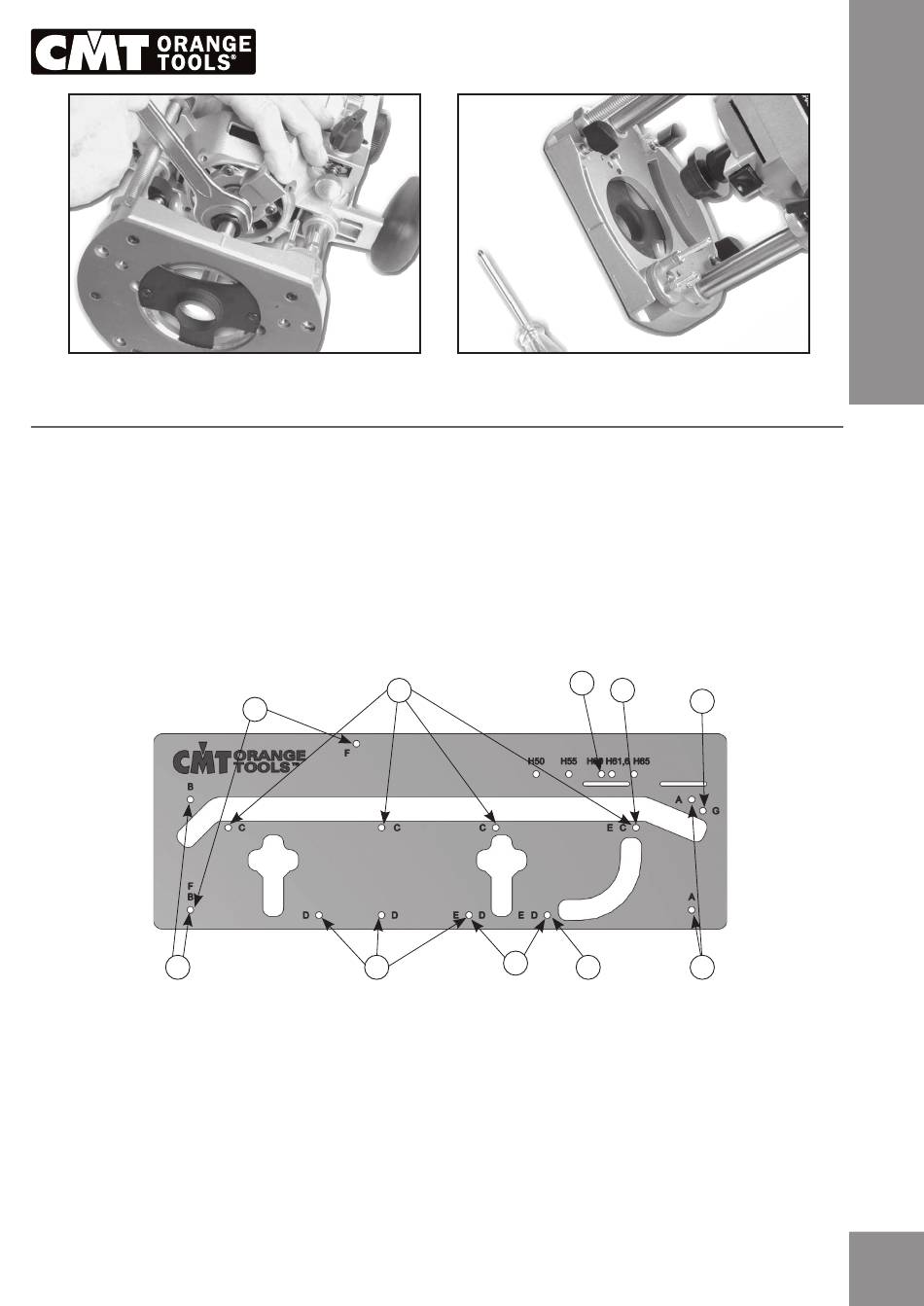

Um eine korrekte Positionierung auf der Aufsatzfläche zu erzielen, ist das CMT650 Verbindungssystem
für Küchen mit drei Anschlagstiften aus verzinktem Metall versehen, die in die vorgegebenen Löcher
gesteckt werden und so die verschiedenen Arbeitsvorgänge erleichtern. Jeder Anschlagstift hat zwei
Neoprenringe, um so noch fester mit dem CMT650 Verbindungssystem fixiert zu werden. Ist es
schwierig, den Anschlagstift zu fixieren, schmieren Sie die Ringe mit etwas Öl oder Seife.
Vergewissern Sie sich, dass der Anschlagstift gut in den Löchern fixiert ist und dieser an der Unterseite
aus dem CMT650 Verbindungssystem austritt. Die Löcher für die Metallanschlagstifte sind durch ent-
sprechende Buchstaben gekennzeichnet, die sich jeweils auf den spezifischen Arbeitschritt beziehen:
B
A. 2 Löcher - Außenseite der 45° Verbindung
B.
2 Löcher - Außenseite der 90° Verbindung
C. 4 Löcher - Innenseite der 90° und 45° Verbindungen
D.
4 Löcher - Fixierlöcher der Spannschrauben
E. 3 Löcher - Radialausführung der Ecken (r8,2)
F. 2 Löcher - Ausführung der 45° Ecken
G. 1 Loch - Innenseite der 45° Verbindung
H. 1 Loch - Innenseite der 90° Verbindung (nur 500, 550, 600, 616, 650mm Flächen)
ANM: Das Verbindungssystem muss mit einem 30mm Führungsnietbolzen und einem Ø12mm
Nutfräser eingesetzt werden.
www.cmtorangetools.com
DAS CMT650 VERBINDUNGSSYSTEM FÜR KÜCHEN
C
F
D
SICHERHEITSBESTIMMUNGEN
Kontrollieren Sie immer, dass der Führungsring
zur Fräse zentriert ist,
verwenden Sie einen Bolzen für die Zentrierung.
H
E
E
D
DE
G
A
