Cerciórese que la fresa esté fijada correctamente
a la pinza de la fresadora.
(ver el manual de instrucciones de la electrofresadora).
EL SISTEMA DE CONEXIÓN PARA ENCIMERAS DE COCINA CMT650
Para obtener un posicionamiento correcto en la encimera, el sistema de conexión para encimeras de
cocinas CMT650 está dotado de tres pernos de tope de metal galvanizado que, ubicados en los orifi-
cios predeterminados, permiten distintas mecanizaciones. Cada perno de tope tiene dos aros de neo-
preno que se fijan aún más firmemente al sistema de conexión para encimeras de cocinas CMT650. Si
el perno de tope se fija con dificultad aplique un poco de aceite o de jabón en los aros. Cerciórese que
el perno de tope esté bien fijado en los orificios y que no sobresalgan de la parte inferior del sistema
de conexión para encimeras de cocinas CMT650.
B

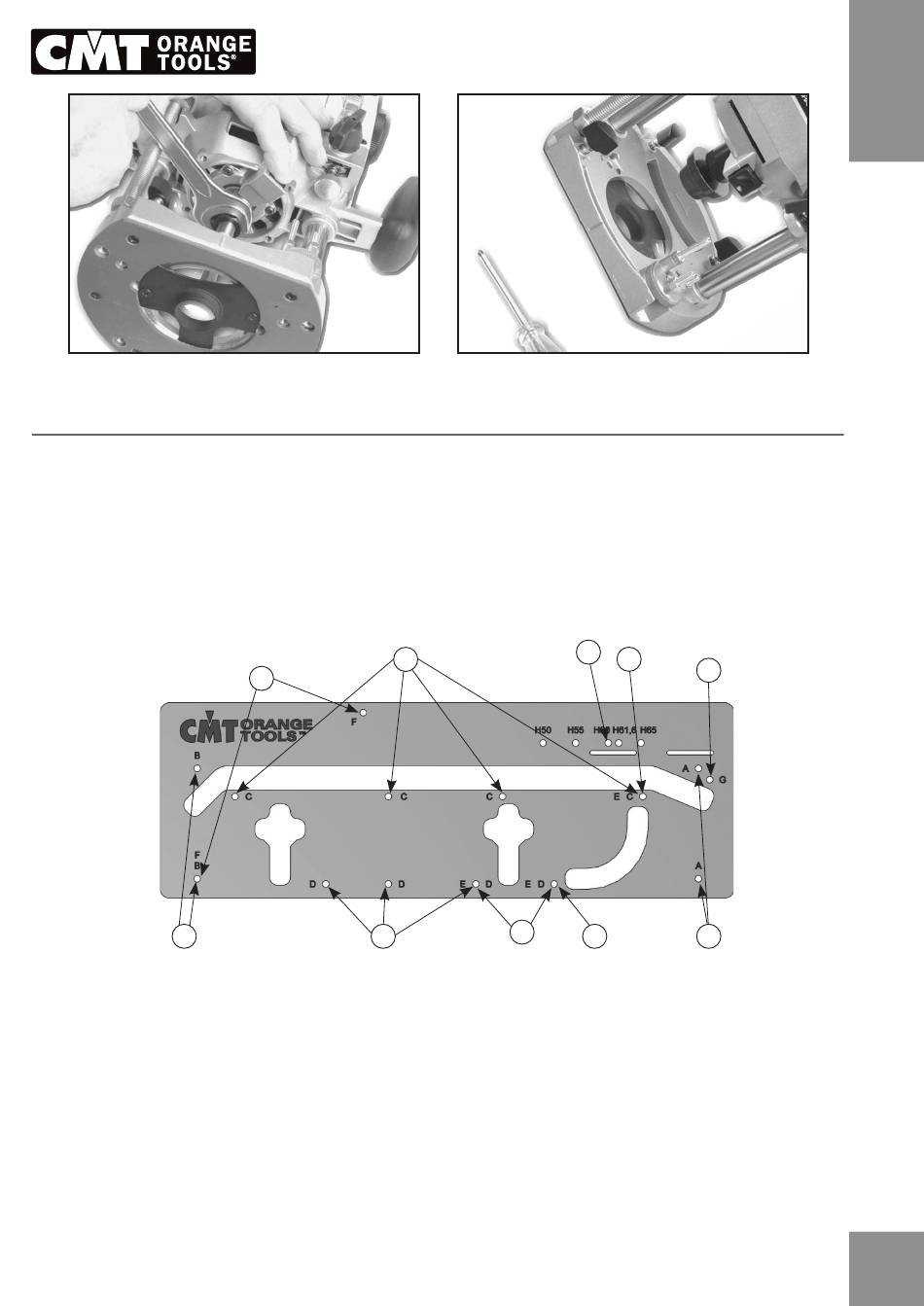

Los orificios para los pernos de tope de metal están indicados con una letra que corresponde a una
mecanización específica:
A. 2 orificios - parte exterior de la junta a 45°
B. 2 orificios - parte exterior de la junta a 90°
C. 4 orificios - parte interior de las juntas a 90° y 45°
D. 4 orificios - orificios de fijación de los tirantes
E. 3 orificios - acabados radiados de los ángulos (r8,2)
F. 2 orificios - acabados de los ángulos a 45°
G. 1 orificios - parte interior de la junta a 45°
H. 1 orificios - parte interior de la junta a 90° (solo encimeras de 500, 550, 600, 616, 650mm)
NOTAS: el sistema de conexión debe ser utilizado con una camisa de guía de 30 mm y una fresa
de Ø12mm.
www.cmtorangetools.com
C
F
D
NORMAS DE SEGURIDAD
Controle siempre que el aro de guía esté centrado respecto
a la fresa, use un perno para el centrado.
H
E
E
D
ES
G
A
