IS43 Rev08 11/02/2019
H70/200AC
centrale di comando per 2 motori asincroni
Istruzioni originali
IT
Istruzioni ed avvertenze per l'installatore
Instructions and warnings for the installer
EN
DE
Anweisungen und Hinweise für den Installateur
Instructions et consignes pour l'installateur
FR
ES
Instrucciones y advertencias para el instalador
PT
Instruções e advertências para o instalador
loading

Verwandte Anleitungen für Roger Technology H70/200AC

Inhaltszusammenfassung für Roger Technology H70/200AC

  • Seite 1 IS43 Rev08 11/02/2019 H70/200AC centrale di comando per 2 motori asincroni Istruzioni originali Istruzioni ed avvertenze per l’installatore Instructions and warnings for the installer Anweisungen und Hinweise für den Installateur Instructions et consignes pour l’installateur Instrucciones y advertencias para el instalador...

  • Seite 2: Inhaltsverzeichnis

    Indice • Index • Index • Indice • Índice • Índice Avvertenze generali Allgemeine Sicherheitshinweise Dichiarazione CE di Conformità Konformitätserklärung Simbologia Symbole Descrizione prodotto Produktbeschreibung Caratteristiche tecniche prodotto Technische Daten des Produkts Descrizione dei collegamenti Beschreibung der Anschlüsse Installazione tipo Art der Installation Collegamenti elettrici Elektrische Anschlüsse...
  • Seite 4 V1.5...

  • Seite 77: Allgemeine Sicherheitshinweise

    Die Nichtbeachtung der in diesem Handbuch enthaltenen Informationen kann Verletzungen oder Schäden am Gerät zur Folge haben. ROGER TECHNOLOGY lehnt jede Haftung für Schäden, die durch unsachgemäßen oder nicht bestimmungsgemäßen, den Angaben dieses Handbuchs nicht entsprechenden Gebrauch verursacht werden, ab.
  • Seite 78 Es ist zu beachten, dass gemäß der Norm UNI EN 12635 alle Anforderungen der Normen EN 12604 und EN 12453 erfüllt und gegebenenfalls auch überprüft werden müssen. Die Europäischen Richtlinien EN 12453 und EN 12445 legen die Mindestanforderungen an die Nutzungssicherheit von automatischen Türen und Toren fest.

  • Seite 79: Konformitätserklärung

    Diese Anleitung muss aufbewahrt und eventuellen neuen Benutzern der Anlage übergeben werden. Konformitätserklärung Der Unterzeichnende Dino Florian, gesetzlicher Vertreter von Roger Technology - Via Botticelli 8, 31021 Mogliano V.to (TV) ERKLÄRT, dass die Steuerung H70/200AC mit den von den folgenden Gemeinschaftsrichtlinien vorgegebenen Bestimmungen übereinstimmt: –...

  • Seite 80: Symbole

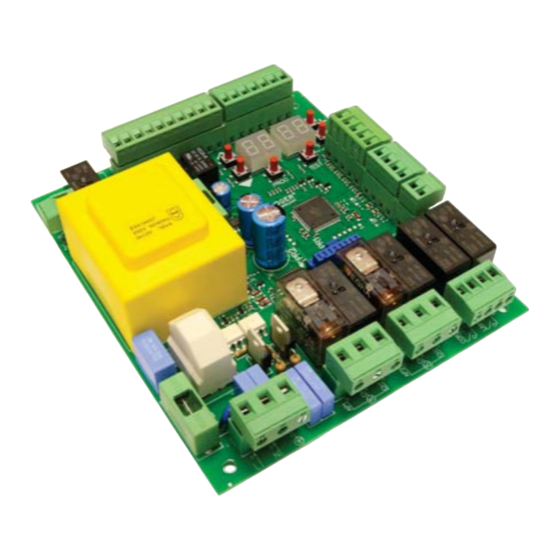

    Symbol für die Entsorgung des Produkts gemäß der WEEE-Richtlinie, siehe Kapitel 21. Produktbeschreibung Das Steuergerät H70/200AC steuert Antriebe für Tore mit 1 oder 2 einphasigen ROGER-Asynchronmotoren zu 230 Vac. Achtung: Bei Installationen von Antrieben für Zweiflügeltore, den gleichen Motortyp für beide Flügel verwenden.

  • Seite 81: Technische Daten Des Produkts

    Technische Daten des Produkts H70/200AC VERSORGUNGSSPANNUNG 230 V ± 10% 50 Hz MAXIMAL VOM STROMNETZ 1400 W AUFGENOMMENE LEISTUNG F1 = F6,3A 250 V (5x20) Schutz des Kraft-Motor Stromkreis SICHERUNGEN F2 = F630mA 250 V (5x20) Schutz der Zubehör Stromversorgung...

  • Seite 82: Beschreibung Der Anschlüsse

    Beschreibung der Anschlüsse In Abbildungen 1-2-3-4 ist die Anschlussschema dargestellt. Art der Installation Empfohlene Kabel Stromversorgung Kabel mit mit doppelt isolierten Typ H07RN-F 3x1,5 mm Anschluß Motor1 an der Steuergerät Kabel 4x1,5 mm Anschluß Motor2 an der Steuergerät Kabel 4x1,5 mm Encoder Anschluß...

  • Seite 83: Elektrische Anschlüsse

    Elektrische Anschlüsse Am Versorgungsnetz einen allpoligen Schalter oder Trennschalter mit Öffnungsabstand der Kontakte von mindestens 3 mm einbauen; Den Trennschalter auf OFF stellen und alle Pufferbatterien trennen, bevor Reinigungs- oder Wartungsarbeiten durchgeführt werden. Prüfen, ob sich vor der Elektroanlage ein geeigneter Fehlerstromschutzschalter mit Schwellenwert 0,03 A und Überstromschutz befinden, unter Beachtung der technischen Regeln und der geltenden Normen.

  • Seite 84: Befehle Und Zubehör

    Befehle und Zubehör Wenn die Sicherheitseinrichtungen mit Öffnerkontakt nicht installiert sind, müssen sie an den Klemmen COM überbrückt oder durch Änderung der Parameter des erweiterten Menüs deaktiviert werden. LEGENDE: Schließerkontakt (NO - normally open) . Öffnerkontakt (NC - normally closed). KONTAKT BESCHREIBUNG 10(COR)
  • Seite 85 41(ST) 40(COM) Eingang STOPP-Befehl (Öffner). Die Öffnung des Sicherheitskontaktes verursacht das Anhalten der Bewegung. HINWEIS: Der Kontakt wird werkseitig von ROGER TECHNOLOGY überbrückt. 46(ES) 47(COM) Eingang für den Anschluss der Elektroschloss (reiner Kontakt) 230 Vac max 25 W (fig. 3).

  • Seite 86: Funktionstasten Und Display

    Funktionstasten und Display TASTE BESCHREIBUNG Nächster Parameter Vorhergehender Parameter DOWN DOWN Erhöhung des Parameterwerts um 1 Verringerung des Parameterwerts um 1 PROG Lernlauf PROG TEST TEST Aktivierung TEST-Modus • Die Tasten UP und/oder DOWN drücken, um den zu bearbeitenden Parameter anzuzeigen. •...

  • Seite 87: Anzeigemodus Des Status Von Befehlen Und Sicherheitseinrichtungen

    Anzeigemodus des Status von Befehlen und Sicherheitseinrichtungen STATUS DER SICHERHEITS- STATUS DER BEFEHLE EINRICHTUNGEN COS1 FCA2 FCC2 COS2 POWER ENC1 ENC2 STOP STATUS DER BEFEHLE: Die Anzeigen der Befehle sind normalerweise AUSGESCHALTET. Sie SCHALTEN sich bei Erhalt eines Befehls EIN (Beispiel: Wenn ein Befehl zum Schrittbetrieb gegeben wird, schaltet sich das Segment PP ein).

  • Seite 88: Test-Modus

    TEST-Modus Der TEST-Modus ermöglicht die Sichtprüfung der Aktivierung der Befehle und Sicherheitseinrichtungen. Der Modus wird aktiviert, indem man bei abgeschaltetem Antrieb die Taste TEST drückt. Wenn sich das Tor bewegt, bewirkt die Taste TEST einen STOPP. Der darauffolgende Druck aktiviert den TEST-Modus. Die Blinkleuchte und die Kontrollleuchte Tor offen schalten sich bei jeder Aktivierung einer Steuerung oder einer Sicherheitseinrichtung eine Sekunde lang ein.

  • Seite 89: Lernlauf

    Lernlauf Für einen korrekten Betrieb muss erneut ein Lernlauf durchgeführt werden. Zunächst: WICHTIG: Wählen Sie das Modell der installierten Automatisierung mit Parameter A1 aus. Dieser Parameter ist mit großem Bedacht zu wählen. Eine falsche Einstellung kann schwere Schäden zur Folge haben. AUSWAHL MODELL Schneller Motor (4-polige)

  • Seite 90: Lernlauf Mit Aktiviertem Encoder Mit Oder Ohne Elektrische

    10.1 Lernlauf MIT aktiviertem Encoder MIT oder OHNE elektrische Endschalter TEST Siehe Kapitel 14 und 15 “Warnmeldungen” TEST Nein 1 Klick GESCHLOSSEN TEST 1 Klick x2 s PROG PROG VERZÖGERUNGS- AP P- ZEIT AU to AU to PARAM. 25 x4 s 1 Klick ...

  • Seite 91: Lernlauf Ohne Encoder, Mit 2 Endschaltern Beim Öffnen Und Schließen

    10.2 Lernlauf ohne Encoder, mit 2 Endschaltern beim Öffnen und Schließen ACHTUNG: Vor dem Start des Lernlaufs: • die Parameter festlegen – Einstellung der Endlagendämpfung. • die Parameter festlegen. TEST Siehe Kapitel 14 und 15 “Warnmeldungen” TEST Nein 1 Klick GESCHLOSSEN TEST 1 Klick...
  • Seite 92 10.3 Lernlauf OHNE Encoder, NUR an die Steuereinheit angeschlossener Öffnungs-Endschalter ACHTUNG: Vor dem Start des Lernlaufs: • die Parameter festlegen – Einstellung der Endlagendämpfung. • die Parameter festlegen. TEST Siehe Kapitel 14 und 15 TEST Nein 1 Klick GESCHLOSSEN TEST 1 Klick VERZÖGERUNGS- ZEIT...

  • Seite 93: Lernlauf Ohne Encoder Und Ohne Elektrischen Oder Magnetischen

    10.4 Lernlauf OHNE Encoder und OHNE elektrischen oder magnetischen Endschalter ACHTUNG: Vor dem Start des Lernlaufs: • die Parameter festlegen – Einstellung der Endlagendämpfung. • die Parameter festlegen. TEST Siehe Kapitel 14 und 15 “Warnmeldungen” TEST Nein 1 Klick GESCHLOSSEN TEST 1 Klick VERZÖGERUNGS-...

  • Seite 94: Index Der Parameter

    Index der Parameter STANDARD- PARAM. BESCHREIBUNG SEITE WERTE Motortyp wahlen Automatisches Schließen nach Ablauf der Pausenzeit (bei vollständig geöffnetem Tor) Automatische Schließung nach einem Stromausfall (Blackout) Funktionsauswahl Steuerbefehl Schrittbetrieb (PP) Vorblinken Wohnanlagebetrieb auf Befehl zur Teilöffnung (PED) Aktivieren des Totmannbetriebs. Kontrollleuchte Schwingtor offen / Funktion Lichtschrankentest Einstellung der Endlagendämpfung MOTOR 1 (%) Einstellung der Endlagendämpfung MOTOR 2 (%)

  • Seite 95: Param

    STANDARD- PARAM. BESCHREIBUNG SEITE WERTE Einstellung Funktionsweise der Lichtschranke beim Ö nen (FT2) Einstellung Funktionsweise der Lichtschranke beim Schließen (FT2) Funktionsweise der Lichtschranke (FT2) bei geschlossenem Tor Aktivierung Schließbefehl 6 s nach Auslösen der Lichtschranke (FT1-FT2) Aktivierung der Endlagendämpfung am mechanischen Endanschlag/Endschalter Tor auf und Tor zu Aktivierung der Endlagendämpfung nach Ansprechen der Lichtschranken Aktivierung der Endlagendämpfung nach einem STOPP-Befehl...

  • Seite 96: Menü Parameter

    Menü Parameter PARAMETER WERT DES PARAMETERS Den Motortyp wählen Schneller Motor (4-polige) Langsamer Motor (6-polige) - (R20/302, R20/502, R21/368, H23/282, R41/832, R41/833) Automatisches Schließen nach Ablauf der Pausenzeit (bei vollständig geöffne- tem Tor) Deaktiviert. Von 1 bis 15. Anzahl der Schließversuche nach Auslösen der Lichtschranke. Nach Ablauf der Zahl der einge- stellten Versuche bleibt das Tor offen.

  • Seite 97: Aktivieren Des Totmannbetriebs

    Aktivieren des Totmannbetriebs. Deaktiviert. Aktiviert. Das Tor funktioniert, indem man die Bedienelemente "Öffnet" (AP) oder "Schließt" (CH) gedrückt hält. Bei Loslassen des Bedienelements hält das Tor an. Kontrollleuchte Schwingtor offen / Funktion Lichtschrankentest Die Kontrollleuchte ist bei geschlossenem Tor ausgeschaltet. Dauerhaft eingeschaltet während der Bewegungen und wenn das Tor geöffnet ist.

  • Seite 98: Einstellung Der Manövrierzeit Motor

    Erhöhung der Arbeitszeit von MOTOR 1 HINWEIS: Der Parameter wird nur angezeigt, wenn der Encoder deaktiviert ist Zusätzliche Zeit (in Sekunden), die zu der in der Lernphase programmierten Arbeitszeit hinzugefügt wird. Der Hub-Lernlauf muss NICHT wiederholt werden. Erhöhung der Arbeitszeit von MOTOR 2 HINWEIS: Der Parameter wird nur angezeigt, wenn der Encoder deaktiviert ist Zusätzliche Zeit (in Sekunden), die zu der in der Lernphase programmierten Arbeitszeit hinzugefügt wird.

  • Seite 99: Einstellung Der Startbeschleunigung Beim Öffnen Und Schließen (Softstart)

    Einstellung der Startbeschleunigung beim Öffnen und Schließen (Softstart) Deaktiviert. Aktiviert. Die Torbewegung wird beim Anlaufen langsam und stufenweise beschleunigt. Aktiviert. Die Torbewegung wird beim Anlaufen noch langsamer und stufenweise beschleunigt. HINWEIS: Diese Werte stehen nur bei aktiviertem Encoder zur Verfügung ( anders als ).

  • Seite 100: Einstellung Der Zahl Der Versuche Des Automatischen Wiederschließens Nach Aus-Lösen Der Sicherheitsleiste Oder Erkennung Eines Hindernisses (Quetschschutz)

    Einstellung der Zahl der Versuche des automatischen Wiederschließens nach Aus- lösen der Sicherheitsleiste oder Erkennung eines Hindernisses (Quetschschutz) Kein Versuch des automatischen Wiederschließens. 1 bis 3 Versuche des automatischen Wiederschließens. Das automatische Wiederschließen erfolgt nur, wenn das Tor vollständig geöffnet ist. Es wird empfohlen, einen geringeren oder gleichen Wert wie Parameter einzustellen.

  • Seite 101: Aktivierung Schließbefehl 6 S Nach Auslösen Der Lichtschranke (Ft1-Ft2)

    Aktivierung Schließbefehl 6 s nach Auslösen der Lichtschranke (FT1-FT2) Deaktiviert. Aktiviert. Der Durchgang durch die Lichtschranke FT1 aktiviert nach 6 Sekunden einen Schließbefehl. Aktiviert. Der Durchgang durch die Lichtschranke FT2 aktiviert nach 6 Sekunden einen Schließbefehl. Aktivierung der Endlagendämpfung am mechanischen Endanschlag oder am Endschalter Tor auf und Tor zu Deaktiviert.

  • Seite 102: Konfiguration Sicherheitsleiste Cos2

    Konfiguration Sicherheitsleiste COS2 Sicherheitsleiste NICHT INSTALLIERT. Öffnerkontakt (NC - normally closed). Das Tor kehrt nur beim Schließen um. Kontakt mit Widerstand von 8k2. Das Tor kehrt nur beim Schließen um. Öffnerkontakt (NC - normally closed). Das Tor kehrt immer um. Kontakt mit Widerstand von 8k2.

  • Seite 103: Wiederherstellung Der Werkseinstellungen

    Wiederherstellung der Werkseinstellungen ANMERKUNG. Dieses Verfahren ist nur möglich, wenn KEIN Passwort zum Schutz der Daten eingestellt ist. x4 s Achtung! Die Rücksetzung löscht jede zuvor gemachte Auswahl: Sicherstellen, dass alle Parameter für die Installation geeignet sind. Die werkseitigen Standardwerte können auch über die Tasten + (PLUS) und/oder - (MINUS) wiederhergestellt werden, wie nachfolgend angegeben: •...

  • Seite 104: Password

    Passwort Die Festlegung eines Passworts verhindert Unbefugten den Zugriff auf die Einstellungen . Bei aktivem Passwort ( = ) kann man die Parameter anzeigen, aber es ist NICHT möglich, ihre Werte zu ändern. Das Passwort ist eindeutig, d.h. nur ein Passwort kann den Antrieb verwalten. ACHTUNG: Wenn man das Passwort verliert, muss man sich an den Kundendienst wenden.

  • Seite 105: Beispiel Für Eine Installation Mit Zwei Entgegengesetzten Antrieben

    Beispiel für eine Installation mit zwei entgegengesetzten Antrieben Mithilfe eines Steuergeräts H70/200AC können zwei entgegengesetzte Schiebetorantriebe angeschlossen werden. Den Antrieb A an die Klemmen AP1-CM-CH1 und den Antrieb B an die Klemmen AP2-CM-CH2 anschließen. H70/EL 230 Vac Elektroschloss 12 Vac...

  • Seite 106: Meldung Der Sicherheitseingänge Und Der Befehle

    Meldung der Sicherheitseingänge und der Befehle (TEST- Modus) Falls keine Befehle aktiviert sind, die Taste TEST drücken, um folgendes zu überprüfen: MASSNAHME ÜBER DISPLAY MÖGLICHE URSACHE HERKÖMMLICHE MASSNAHME SOFTWARE Eine STOPP-Taste (Öffner) installieren oder den STOPP-Sicherheitskontakt geöffnet. Kontakt ST mit dem Kontakt COM überbrücken. Falls nicht benutzt oder man sie Falls nicht benutzt oder man sie ausschlie- Sicherheitsleiste COS1 nicht oder falsch an-...

  • Seite 107: Meldung Von Alarmen Und Störungen

    Meldung von Alarmen und Störungen PROBLEM ALARMMELDUNG MÖGLICHE URSACHE BETRIEB POWER-LED ausge- Keine Stromversorgung. Das Netzkabel überprüfen. schaltet POWER-LED ausge- Sicherung durchgebrannt. Sicherung ersetzen. schaltet Die Sicherung nur bei ausgeschalteter Netzspannung herausziehen. Das Tor öffnet oder schließt Beispiel: Fehler in den Konfigurationspara- Den Konfigurationswert korrekt einstellen sich nicht.

  • Seite 108: Abnahmeprüfung

    Abnahmeprüfung Die Prüfung muss von qualifiziertem technischem Personal durchgeführt werden. Der Installateur muss die Aufprallkräfte messen und auf dem Steuergerät die Geschwindigkeits- und Drehmomentwerte wählen, mit denen die Tür bzw. das motorisierte Tor die von den Richtlinien EN 12453 und EN 12445 festgesetzten Vorschriften einhält. Sicherstellen, dass die Anweisungen in Kapitel 1 "ALLGEMEINE HINWEISE"...
