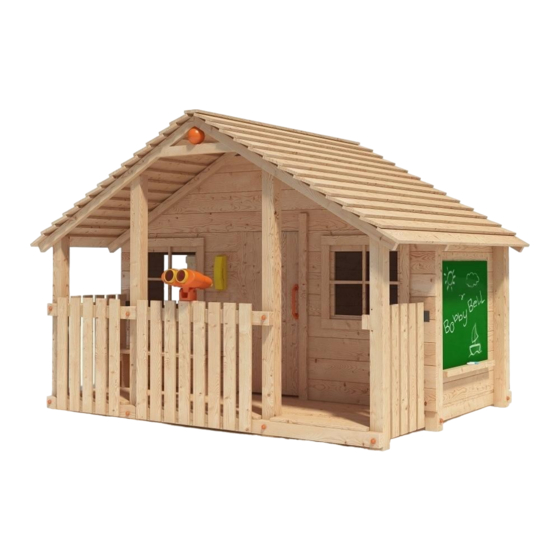

Isidor Bobby Bell Montageanleitung

Spielhaus modul 112
Vorschau ausblenden Andere Handbücher für Bobby Bell:
Inhaltsverzeichnis

Werbung

Quicklinks

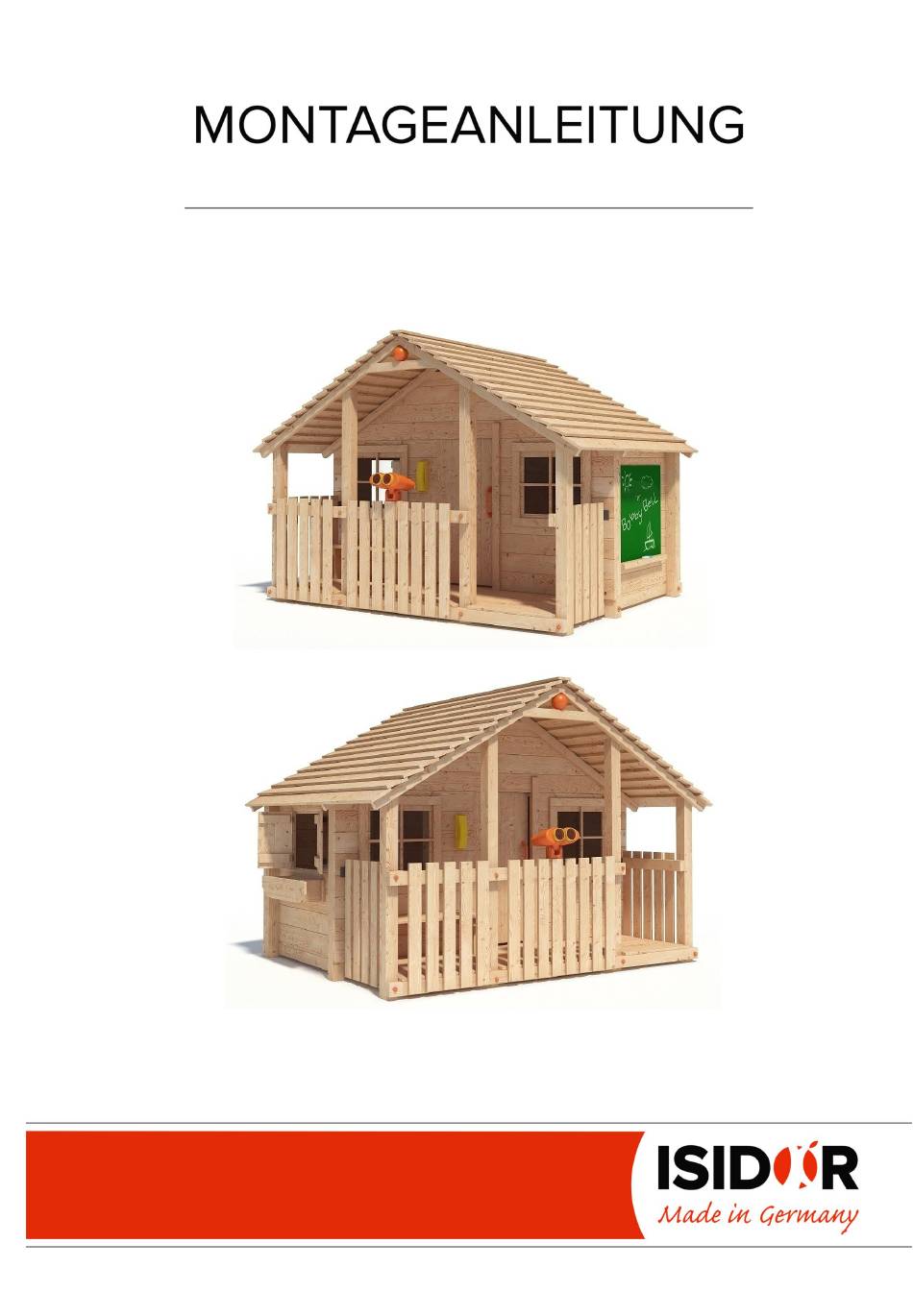

Spielhaus "Bobby Bell"
Modul 112
Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist!
06.05.2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isidor Bobby Bell

Inhaltszusammenfassung für Isidor Bobby Bell

  • Seite 1 Spielhaus "Bobby Bell" Modul 112 Abbildung zeigt Sonderzubehör, das nicht im Lieferumfang enthalten ist! 06.05.2020...

  • Seite 2: Hersteller

    Hersteller: Isidor GmbH & Co. KG Münstersche Straße 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu...

  • Seite 3: Allgemeine Sicherheitshinweise

    Achtung! Wichtige Informationen, bitte vor der Montage lesen und als späteren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang großen Spaß haben werden. Achtung! Nicht für Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile.
  • Seite 5 Anzahl Bauteile Maße in mm Code Bauteile Brett 4107 Brett 4110 Brett 4109 Brett 4024 Brett 1200 Brett 4104 1350 Brett 4068 Brett 4046 Brett 4188 2035 Brett 4059 Brett 4108 Brett 4093 Brett Brett 4174 1070 Brett 4092 1635 Brett 4128 Brett...
  • Seite 6 Bauteile Grundgerüst Dach Alle Maße an den Zeichnungen sind in mm angegeben!
  • Seite 7 Bauteile Wände Fussboden Alle Maße an den Zeichnungen sind in mm angegeben!
  • Seite 8 Bauteile Sprossenfenster, Fensterladen, Tür Geländer Blumenkasten Sitzbank...
  • Seite 9 Befestigungsmittel V021 - 10,0 x 100 mm V040 - 6,0 x 45 mm, mit Mutter 16 x V031 - 10,0 x 140 mm 16 x V043 - Sicherungsmutter M 10 21 x V131 - Schutzkappe SW17 21 x V049 - 10,5 x 2,5 x 30 mm 21 x V004 - 5,0 x 80 mm V006 - 5,0 x 60 mm...
  • Seite 10 Zubehör 1812 1830 1023 Modell- und Farbänderungen vorbehalten !
  • Seite 11 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht...
  • Seite 12 Bitte beachten ! Anordnung der Bauteile am selben Pfosten (in Abhängigkeit der Lage der Bohrungen) Bauteil mit der Bohrung oben Bauteil mit der Bohrung unten Bauteil mit der Bohrung unten Bauteil mit der Bohrung oben Alle Verbindungen mit 10mm - Sechskant-Holzschraube (V021) müssen mit 6 mm vorgebohrt werden ! Alle Verbundungen mit 10mm - Flachrundschraube (V031) müssen mit 10 mm durchgebohrt werden !

  • Seite 13: Aufbau Grundgerüst - Vorderseite

    Aufbau Grundgerüst - Vorderseite 3 x V021 - 10,0 x 100 mm, mit V049 1 x V031 - 10,0 x 140 mm, mit V049 + V043 4169 90° 90° 620 mm 940 mm 620 mm 3 x V031 - 10,0 x 140 mm, mit V049 + V043...
  • Seite 14 Aufbau Grundgerüst 1/2 3 x V031 - 10,0 x 140 mm, mit V049 + V043 4 x V031 - 10,0 x 140 mm, mit V049 + V043 3 x V031 - 10,0 x 140 mm, mit V049 + V043 20 mm 1 x V031 - 10,0 x 140 mm, mit V049 + V043...
  • Seite 15 Aufbau Grundgerüst 2/2 V078 6 x V106 - 5,0 x 35 mm 1 x V031 - 10,0 x 140 mm, mit V049 + V043 2 x V019 - 6,0 x 100 mm 2 x V019 - 6,0 x 100 mm 2 x V019 - 6,0 x 100 mm...
  • Seite 16 Fussbodenbretter verlegen 123 x V235 - 4,0 x 50 mm Draufsicht Fussboden 4091 Ausschnitt für den Pfosten herstellen, Lochmaß ca. 85 x 85 mm...

  • Seite 17: Einbau Der Fassadenbretter An Der Rückseite

    Einbau der Fassadenbretter an der Rückseite 695 mm 750 mm V078 V078 6 x V106 - 5,0 x 35 mm 3 x V106 - 5,0 x 35 mm 38 x V235 - 4,0 x 50 mm 4 x V015 - 4,0 x 16 mm 38 x V235 - 4,0 x 50 mm...

  • Seite 18: Einbau Der Fassadenbretter Linke Und Rechte Seite

    Einbau der Fassadenbretter linke und rechte Seite 32 x V235 - 4,0 x 50 mm 32 x V235 - 4,0 x 50 mm...

  • Seite 19: Einbau Der Fassadenbretter Vorderseite

    Einbau der Fassadenbretter Vorderseite 22 x V235 - 4,0 x 50 mm 22 x V235 - 4,0 x 50 mm 16 x V235 - 4,0 x 50 mm 16 x V235 - 4,0 x 50 mm 8 x V106 - 5,0 x 35 mm V078...

  • Seite 20: Montage Und Einbau Der Tür

    Montage und Einbau der Tür 8 x V012 - 4,0 x 30 mm 5 x V106 - 5,0 x 35 mm 4 x V012 - 4,0 x 30 mm 8 x V012 - 4,0 x 30 mm Spaltmaß 4 mm 4105 V073 V040 - 6,0 x 45 mm...

  • Seite 21: Einbau Der Fassadenbretter Linke Seite

    Einbau der Fassadenbretter linke Seite 16 x V014 - 3,5 x 16 mm 8 x V012 - 4,0 x 30 mm 180° 4 x V012 - 4,0 x 30 mm V075 4107 4107 Überstand ca. 2 cm 4107 4107 Fensterladen 8 x V012 - 4,0 x 30 mm 4 x V014 - 3,5 x 16 mm Spaltmaß...

  • Seite 22: Einbau Türanschlagleiste Und Fensterrahmen Mit Sprossen

    Einbau Türanschlagleiste und Fensterrahmen mit Sprossen - Acrylglasscheibe vor der Fensteröffnung an die Hauswand anlegen - gleichmäßig verteilen - Fensterrahmenleisten aufsetzen und festschrauben (mit dem unteren Querstück beginnen) - Bitte darauf achten, nicht die Acrylglasscheibe durchschrauben - Sprossenkreuz an den Enden mit D=5 mm durchbohren - auf die Acrylglasscheibe setzen und diese ebenfalls durchbohren - Sprossenkreuz festschrauben Vorderansicht...

  • Seite 23: Geländerriegel Montieren

    Geländerriegel montieren V121 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm V121 V121 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit ø 6 mm vorbohren) 4 x V106 - 5,0 x 35 mm 4 x V106 - 5,0 x 35 mm 1 x V021 - 10,0 x 100 mm, mit V049 (Pfosten mit ø...

  • Seite 24: Aufbau Der Dachkonstruktion

    Aufbau der Dachkonstruktion 1 x V004 - 5,0 x 80 mm (einmal Bauteil 4090 d=5 mm vorbohren) bündig 2 x V004 - 5,0 x 80 mm (Bauteil 4026 mit d=5 mm vorbohren) an Vorderkante ca. 25 mm Überstand an Vorderkante ca. 25 mm Überstand 14 x V235 - 4,0 x 50 mm 6 x V235 - 4,0 x 50 mm 42 x V235 - 4,0 x 50 mm...

  • Seite 25: Dachkonstruktion Aufsetzen

    Dachkonstruktion aufsetzen 4 x V004 - 5,0 x 80 mm (Dachsparren ø 5 mm vorbohren) 2 x V004 - 5,0 x 80 mm (Dachsparren ø 5 mm vorbohren) Befestigung der Dachsparren an den Giebelwänden 16 x V235 - 4,0 x 50 mm 4 x V004 - 5,0 x 80 mm (Dachsparren ø...

  • Seite 26: Anbau Der Geländerbretter

    Anbau der Geländerbretter Vorderansicht 16 x V235 - 4,0 x 50 mm 10 x V235 - 4,0 x 50 mm 16 x V235 - 4,0 x 50 mm 10 x V235 - 4,0 x 50 mm 36 mm 118 mm 116 mm 32 mm Seitenansicht,rechts...

  • Seite 27: Designkugeln Im Dachgiebel Montieren

    Designkugeln im Dachgiebel montieren 1. Halbkugel in den Zwischenraum setzen 3 x V100 - 2,5 x 16 mm und von innen festschrauben 2. Halbkugel aufsetzen und festklicken 3 x V100 - 2,5 x 16 mm 1812 1 x auf jeder Giebelseite...

  • Seite 28: Blumenkasten Montieren

    Blumenkasten montieren 180° 7 x V120 - 3,5 x 50 mm 2 x V106 - 5,0 x 35 mm 7 x V120 - 3,5 x 50 mm 2 x V106 - 5,0 x 35 mm...

  • Seite 29: Maltafel Montieren

    Maltafel montieren 1023 12 x V014 - 3,5 x 16 mm 4 x V006 - 5,0 x 60 mm (von Innen verschrauben)

  • Seite 30: Sitzbank Montieren

    Sitzbank montieren 4 x V235 - 4,0 x 50 mm 70 mm 70 mm 4 x V235 - 4,0 x 50 mm 2 x V235 - 4,0 x 50 mm 2 x V235 - 4,0 x 50 mm 4 x V235 - 4,0 x 50 mm 4 x V106 - 5,0 x 35 mm...
