Technische Alternative RT GmbH
Zusatzanleitung UVR1611E-NM/NP
Allgemeine Hinweise ............................................................................................................... 1
Anschlussplan UVR1611-E ...................................................................................................... 3
Schematische Darstellung der besonderen Anschlüsse .......................................................... 4
Besondere Anschlüsse: 1-5 des Anschlussplanes .................................................................. 5
Programmierleiste 6, Flachbandkabel 7/8, Netzanschluss 9-11 .............................................. 6
Ein- und Ausgangsklemmen .................................................................................................... 7
Anschlussschema des Bedienteils UVR1611E-DE .................................................................. 7
Technische Daten .................................................................................................................... 8
Abmessungen .......................................................................................................................... 8
Dieses Datenblatt ist eine Ergänzung zum Manual der frei programmierbaren Universalrege-
lung UVR 1611 und beschreibt die Unterschiede und zusätzlichen Funktionen der Sonderaus-
führung UVR1611E zum Standardgerät (UVR1611K bzw. UVR1611S).
Standardgeräte und Geräte der Serie UVR1611E nutzen dasselbe Betriebssystem. Die Funk-
tionsdaten (Konfiguration) sind kompatibel, weshalb der Regler UVR1611E ebenfalls mit dem
Programm TAPPS programmiert werden kann.
Die UVR1611E ist für den Schaltschrankeinbau vorgesehen und besitzt entsprechend dem
Bestückungsschema (Seite 4/5) und kundenspezifischer Bestückung (z.B. Stromsensoren)
nachfolgend beschriebene Anschlüsse und Funktionen.

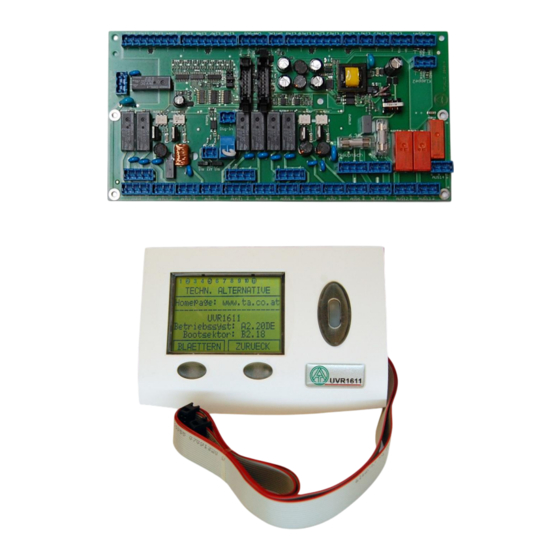

UVR 1611E-NM + UVR1611E-DE
Der Leistungsteil UVR1611E-NM bildet nur in Verbindung mit dem Bedienteil UVR1611E-DE
eine vollständige Regelung. Für jeden Leistungsteil ist ein dazugehöriger Bedienteil er-
forderlich. Der Bedienteil ermöglicht ausschließlich den Zugriff auf den dazugehörigen Leis-
tungsteil. Als globale Bedieneinheit, mit der auf mehrere Regelungen zugegriffen werden
kann, dienen der CAN-Monitor oder der CAN-TOUCH.
UVR1611E-NP
Im Unterschied zur Variante UVR1611E-NM+DE bildet diese Ausführung ein vollständiges
Regelgerät mit einem bereits integrierten Prozessormodul ohne Bedienungsmöglichkeit. Die
Programmierung erfolgt ausschließlich über einen BL-NET. Die Bedienung und Visualisie-
rung auch mehrerer Geräte ist mit einem CAN-Monitor, CAN-TOUCH oder BL-NET (Netzwerk
– PC) möglich. Somit kann eine Anlage mit mehreren UVR1611E-NP und einer einzigen Be-
dieneinheit (z.B. CAN-MT) realisiert werden.
A-3872 Amaliendorf, Langestr. 124
Tel +43 (0)2862 53635
Inhaltsverzeichnis:
Allgemeine Hinweise
mail@ta.co.at
UVR1611E-NM
UVR1611E-NP
Vers. 1.7
1
