AIS-Modul 400
Türfreisprecheinrichtung
Das AIS-Modul verfügt über eine Schnittstelle (TFE 1) nach der Spezifikation 2-Draht-TFE (CE-
Schnittstelle) zum Anschluss einer Türfreisprecheinrichtung mit MFV-Wahlverfahren. Diese
Schnittstelle unterstützt bis zu vier Klingeltaster. Zusätzlich verfügt das AIS-Modul über eine
Schnittstelle (TFE 2) nach der Spezifikation 4-Draht-TFE FTZ 123 D 12 zum Anschluss einer Tür-
sprechstelle mit Verstärker. Diese Schnittstelle unterstützt einen Klingeltaster. (Hinweise zum
Anschalten von Türfreisprecheinrichtungen finden Sie auf unserer Hompage: www.agfeo.de)
Anschluss einer TFE
Anschlüsse: (Seite 7)
- Anschluss eines potentialfreien Klingel-
tasters an die Kontakte KT und KT´
- Anschluss des gleichstromfreien Sprech-
kreises der TFE oder Lautsprecheranlage
an die Kontakte NF und NF´
- Steuerung des Türöffners über die
potentialfreien Relaiskontakte TO
Maximale Kontaktbelastung: 30 VDC/1 A
Den Türöffner können Sie nur nach An-
schaltung eines externen Klingeltrafos von
einem Endgerät der TK-Anlage betätigen.
- Steuerung der TFE über die potential-
freien Relaiskontakte TS
Maximale Kontaktbelastung: 30 VDC/1 A
Leitungen anschließen:
- Kennzeichnen Sie die Leitungen mit dem
beiliegenden Kennzeichnungssystem
- Adern 11 mm abisolieren
- Schieben Sie die einzelnen Adern bis zum
Anschlag in die Klemme, ohne die
Klemmfeder zu drücken.
- Zum Trennen einer Verbindung drücken
Sie die Klemmfeder mit einem geeigneten
Gegenstand (Schraubendreher mit
schmaler Klinge) herunter und ziehen die Ader heraus.
Wenn Sie eine Anschlussleitung der TK-Anlage außerhalb
des Gebäudes führen, empfehlen wir einen externen
Blitzschutz vorzusehen.
Sollten Sie weitere Klingeleingänge benötigen, so lassen
sich die Sensoreingänge des AIS Moduls im Konfigurator
entsprechend belegen.
NF, NF´
= gleichstromfreier Sprechkreis
KT, KT´
= Anschlüsse für potentialfreien
Klingeltaster
TO
= Türöffner-Relaiskontakte (poten-
tialfrei)
TS
= Relaiskontakte zum Einschalten
eines externen Verstärkers

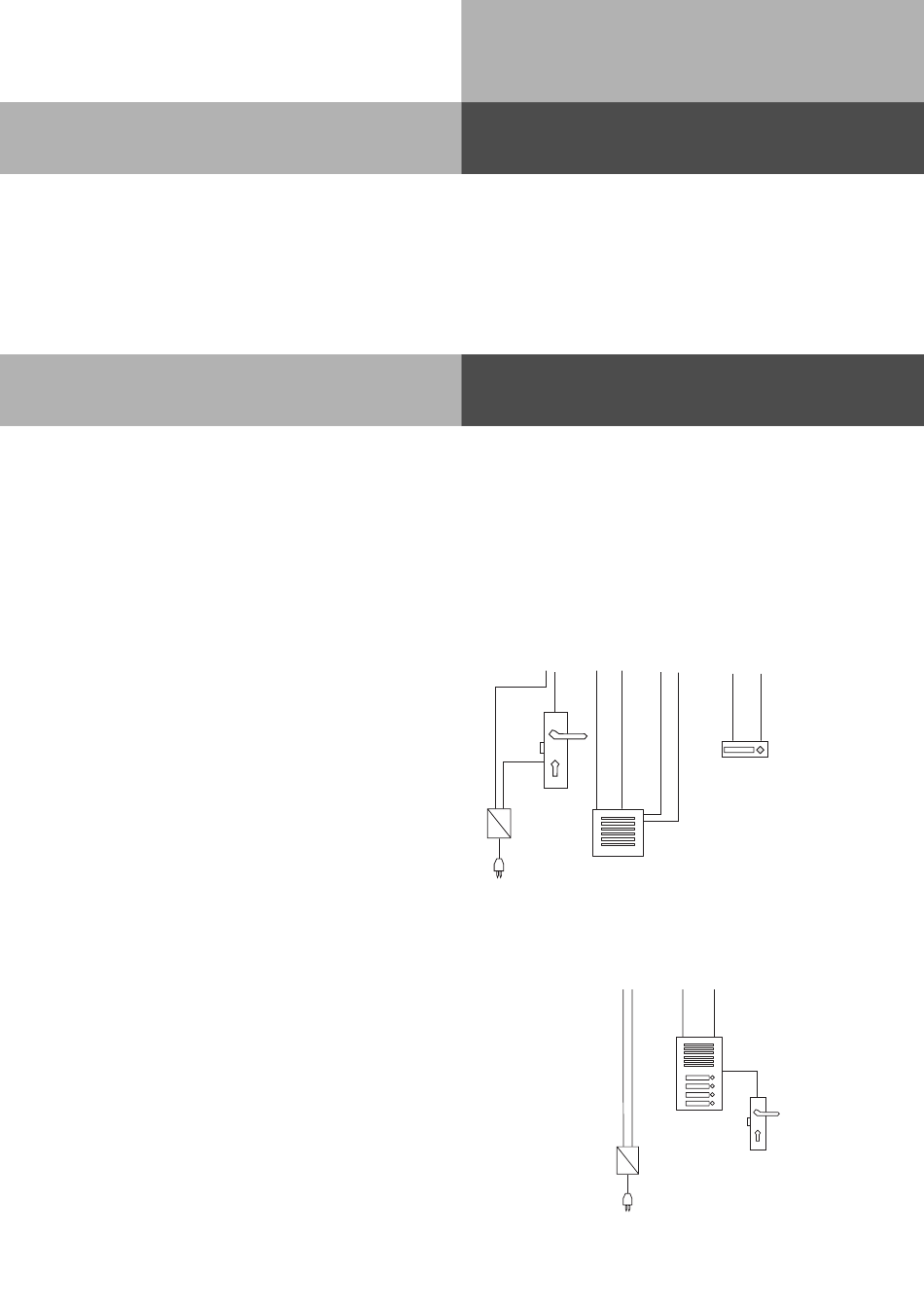

TO NF NF´
Türfreisprecheinrichtung
230 V
mit Schnittstelle nach
Klingeltrafo
FTZ 123 D 12
für
Türöffner
0 V U≈
Klingeltrafo
für Türöffner
max. ~24 V
230 V
TS
KT KT´
Mustermann
potentialfreie
Klingeltaste
Türfreisprech-
NF
einrichtung mit CE-
Schnittstelle
7
