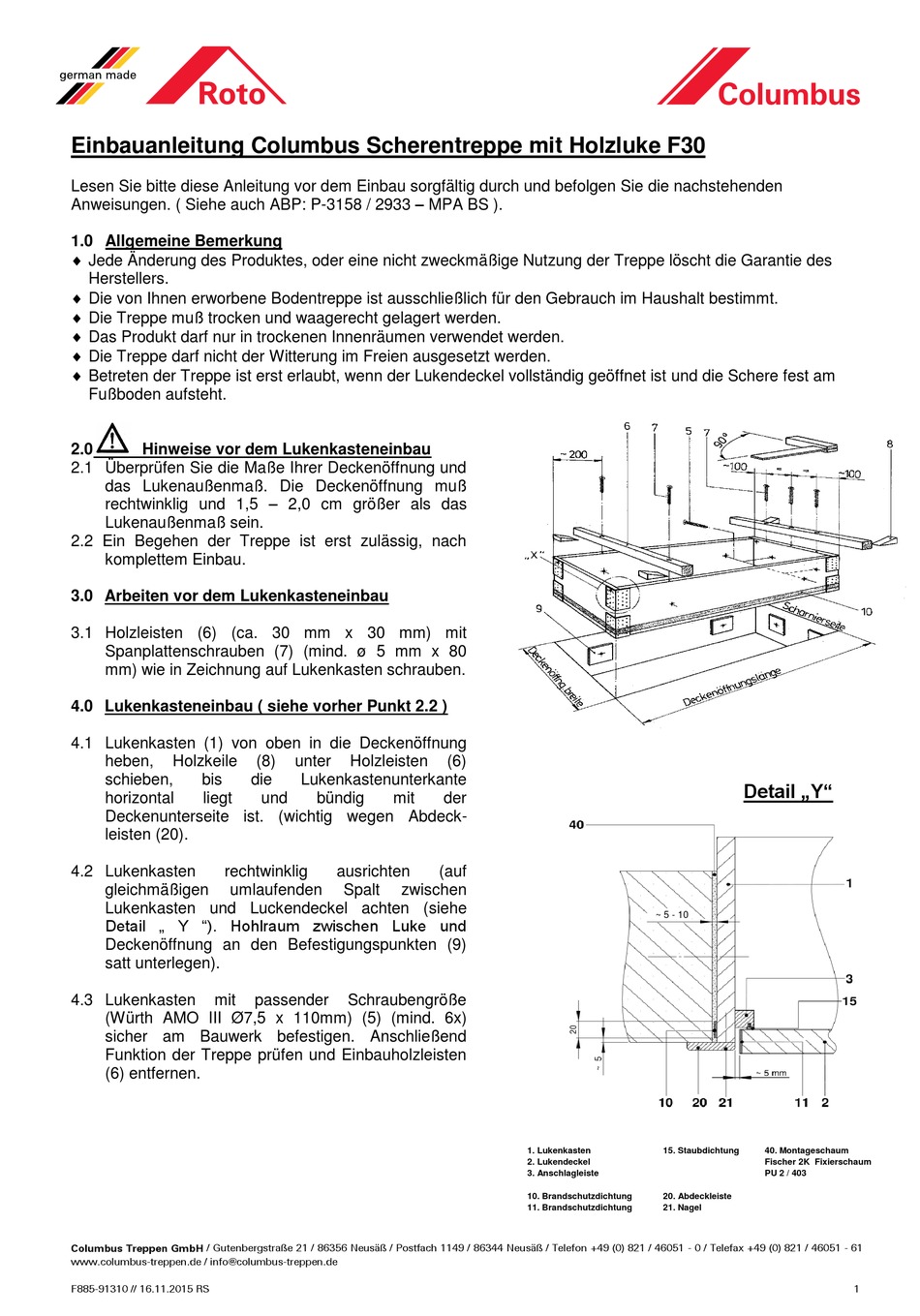

Roto Columbus F30 Einbauanleitung

Einbauanleitung Columbus Scherentreppe mit Holzluke F30
Lesen Sie bitte diese Anleitung vor dem Einbau sorgfältig durch und befolgen Sie die nachstehenden
Anweisungen. ( Siehe auch ABP: P-3158 / 2933 – MPA BS ).
1.0 Allgemeine Bemerkung
 Jede Änderung des Produktes, oder eine nicht zweckmäßige Nutzung der Treppe löscht die Garantie des
Herstellers.
 Die von Ihnen erworbene Bodentreppe ist ausschließlich für den Gebrauch im Haushalt bestimmt.
 Die Treppe muß trocken und waagerecht gelagert werden.
 Das Produkt darf nur in trockenen Innenräumen verwendet werden.
 Die Treppe darf nicht der Witterung im Freien ausgesetzt werden.
 Betreten der Treppe ist erst erlaubt, wenn der Lukendeckel vollständig geöffnet ist und die Schere fest am
Fußboden aufsteht.
2.0 Hinweise vor dem Lukenkasteneinbau
2.1 Überprüfen Sie die Maße Ihrer Deckenöffnung und
das Lukenaußenmaß. Die Deckenöffnung muß
rechtwinklig und 1,5 – 2,0 cm größer als das
Lukenaußenmaß sein.
2.2 Ein Begehen der Treppe ist erst zulässig, nach
komplettem Einbau.
3.0 Arbeiten vor dem Lukenkasteneinbau
3.1 Holzleisten (6) (ca. 30 mm x 30 mm) mit
Spanplattenschrauben (7) (mind. ø 5 mm x 80
mm) wie in Zeichnung auf Lukenkasten schrauben.
4.0 Lukenkasteneinbau ( siehe vorher Punkt 2.2 )
4.1 Lukenkasten (1) von oben in die Deckenöffnung
heben, Holzkeile
schieben, bis
horizontal liegt
Deckenunterseite ist. (wichtig wegen Abdeck-
leisten (20).
4.2 Lukenkasten rechtwinklig
gleichmäßigen umlaufenden
Lukenkasten und Luckendeckel achten (siehe
Detail „ Y "). Hohlraum zwischen Luke und
Deckenöffnung an den Befestigungspunkten (9)
satt unterlegen).
4.3 Lukenkasten mit
(Würth AMO III Ø7,5 x 110mm) (5) (mind. 6x)
sicher am Bauwerk befestigen. Anschließend
Funktion der Treppe prüfen und Einbauholzleisten
(6) entfernen.
Columbus Treppen GmbH / Gutenbergstraße 21 / 86356 Neusäß / Postfach 1149 / 86344 Neusäß / Telefon +49 (0) 821 / 46051 - 0 / Telefax +49 (0) 821 / 46051 - 61
www.columbus-treppen.de / info@columbus-treppen.de
F885-91310 // 16.11.2015 RS
(8) unter Holzleisten
die Lukenkastenunterkante
und bündig mit
ausrichten
Spalt zwischen
passender Schraubengröße
(6)
der
(auf
1. Lukenkasten
2. Lukendeckel
3. Anschlagleiste
10. Brandschutzdichtung
11. Brandschutzdichtung
Detail „Y"
~ 5 - 10
15. Staubdichtung 40. Montageschaum
Fischer 2K Fixierschaum
PU 2 / 403
20. Abdeckleiste
21. Nagel
1
