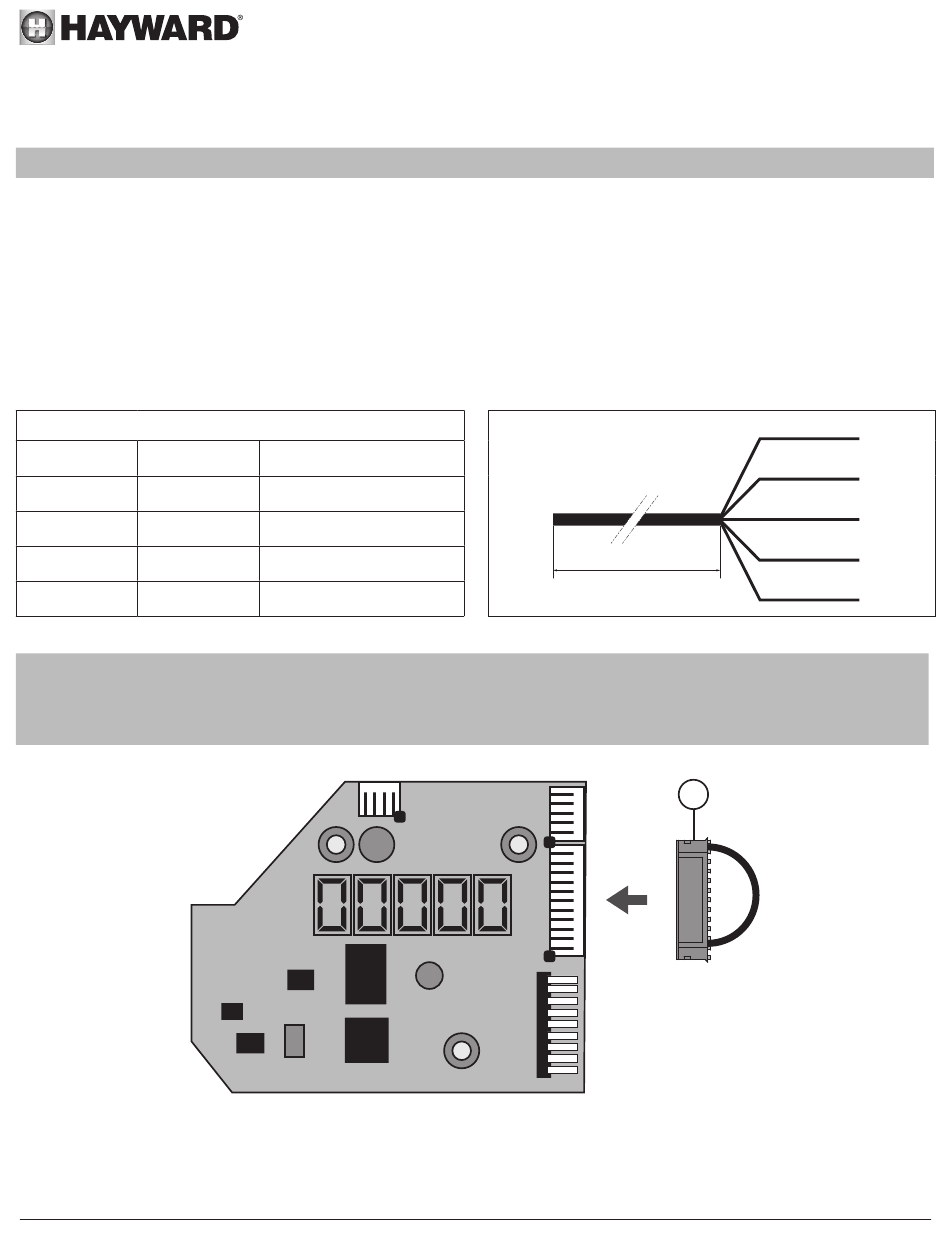

2.5 Anschluss der externen Digitaleingänge
ACHTUNG: Vor jedem elektrischen Eingriff an der Pumpe diese vom Stromnetz trennen und 5 min warten.
Die Filterpumpe verfügt über ein 5-Leiter-Kabel mit 3 m Länge für den Anschluss der 4 Digitaleingänge bzw.
potenzialfreier Kontakte (Offen/Geschlossen).
Beispiele zur Verwendung der Digitaleingänge
• Geschwindigkeit und Durchfluss für die ordnungsgemäße Funktionsweise der Periphergeräte, wie Wärmepumpe,
Rollabdeckungen oder Saugmaschine usw., zuweisen.
• Rücksteuerung für die Benutzeroberfläche installieren. Diese Digitaleingänge ermöglichen eine Fernsteuerung der Run/
Stop-Funktion und der 3 Geschwindigkeiten (V1-V2-V3) über eine Distanz von 3 m.
Belegung der Kabel
DI1
Braun
DI2
Grün
DI3
Weiß
DI4
Rot
C
Schwarz
Hinweis:
• Bei teilweiser Belegung der Digitaleingänge die nicht verwendeten Leiter elektrisch isolieren.
• Bei Nichtverwendung der Digitaleingänge den Stecker (A) anstelle des 5-Leiter-Kabels einsetzen (siehe Abbildung
unten).
VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON HAYWARD
Seite 6 von 14
Geschwindigkeit V1
Geschwindigkeit V2
Geschwindigkeit V3
Run/Stop
Alle
Pumpen
3 m
A
DI1
DI2
DI3
DI4
C
