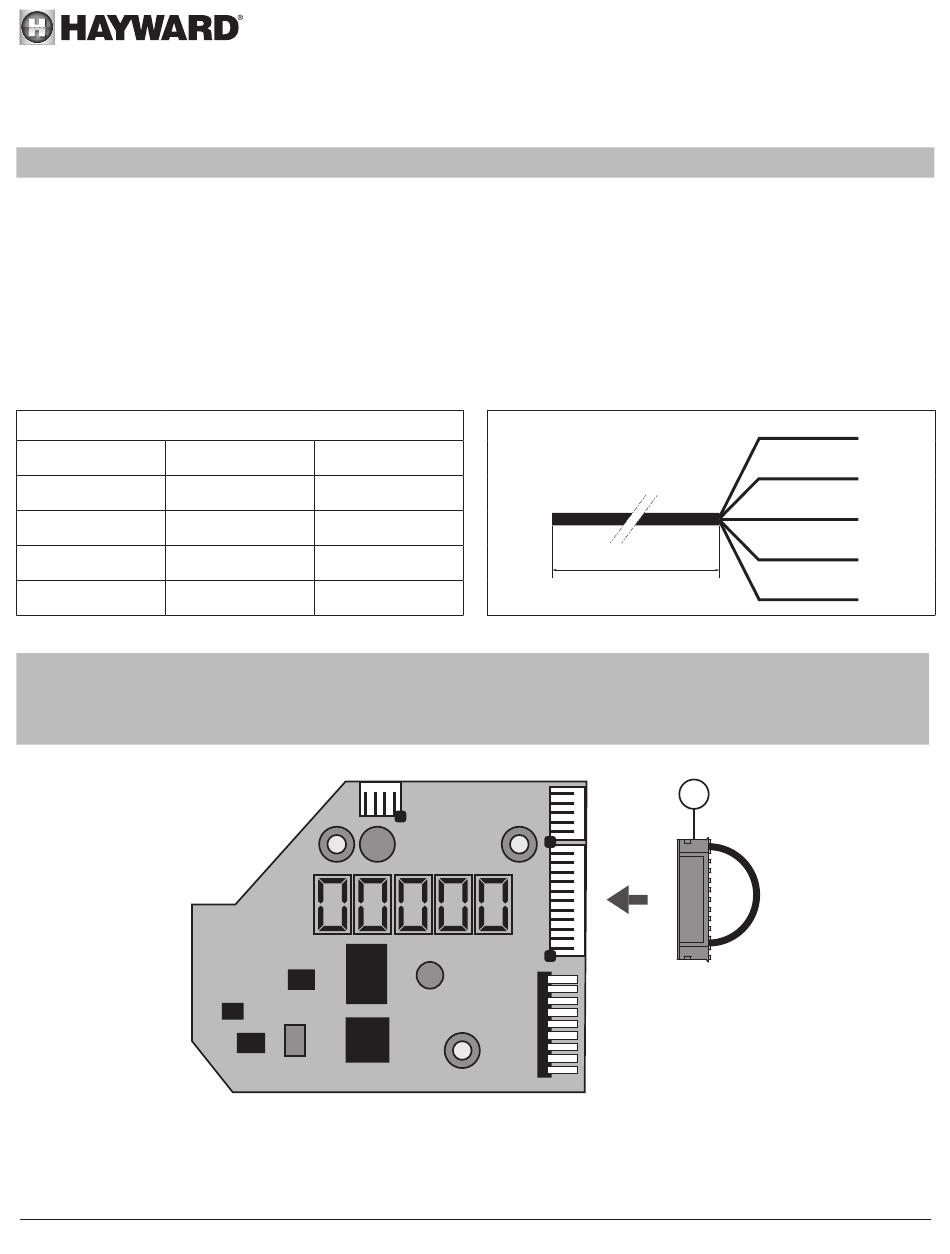

2.5 Conexión de las entradas digitales externas
ATENCIÓN: Antes de cualquier intervención eléctrica en la bomba, desconéctela de la red y espere 5 min.
La bomba de filtración dispone de un cable de 5 hilos de una longitud de 3 m que permite la conexión de 4 entradas
digitales o contactos secos libres de potencial (Abierto/Cerrado).
Ejemplos de uso de las entradas digitales
• Asigne la velocidad y el caudal necesarios al buen funcionamiento de los órganos periféricos tales como una bomba de
calor, una persiana enrollable, un robot de aspiración, etc.
• Instale un recordatorio de orden en la interfaz del usuario. Estas entradas digitales permiten controlar a una distancia
de 3 m la función de Run/Stop, así como las 3 velocidades (V1-V2-V3).
Asignación de los hilos
DI1
Marrón
DI2
Verde
DI3 Blanco
DI4 Rojo
C Negro
Nota:
• En caso de uso parcial de las entradas digitales, aísle eléctricamente los hilos no usados.
• En caso de no usar las entradas digitales, introduzca el conector (A) en el lugar del cable de 5 hilos (véase figura
siguiente).
USE SOLO PIEZAS DE REPUESTO ORIGINALES DE HAYWARD
Página 6 de 14
Velocidad V1
Velocidad V2
Velocidad V3
Run/Stop
Común
Bomba
3 m
A
DI1
DI2
DI3
DI4
C
