Vertiv Knurr SmartAisle Montageanleitung Seite 16

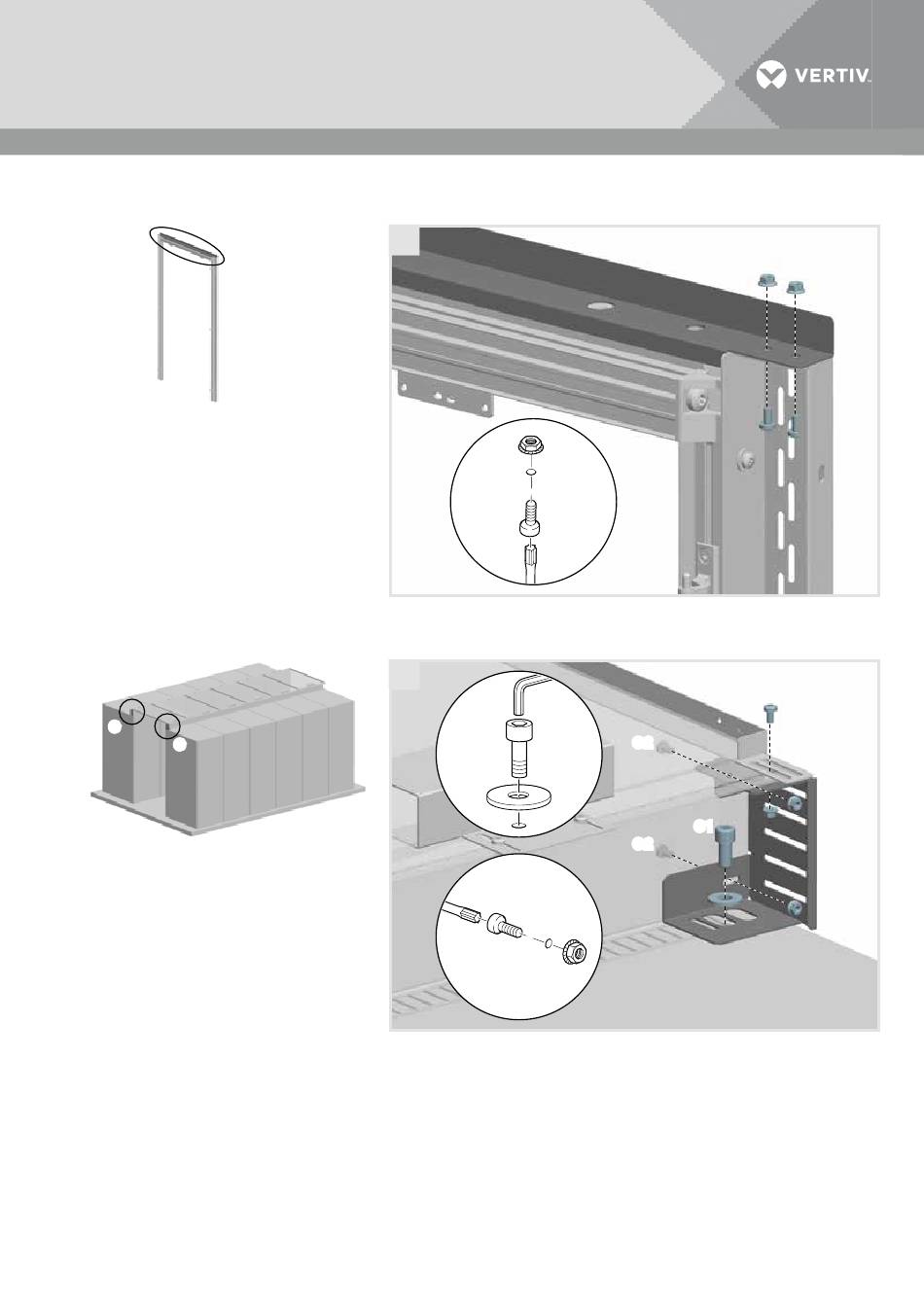

Flügeltür
DEUTSCH
• Horizontale Türblende verschrauben.
F
• Befestigungswinkel montieren.
G
G
Vertiv | Knürr SmartAisle™ – Kaltgang-Einhausung | 03.029.998.0 | Index D | CO-1001401 | 05/19
Swing door
ENGLISH
• Bolt on the horizontal door trim.
F
TX 30
TX 25
4x
• Attach the mounting bracket.
G
10
10
G1
C1 2x
C1 2x
C2, C3
G2, G3
C2, C3
2x
6x
2x
TX 30
TX 30
Porte à deux battants
FRANÇAIS
• Visser le masque de porte horizontal.
• Installer l'équerre de fixation.
C3
G3
C3
G2
C1
C1
C2
C2
G1
G2
• Knürr DCM /
Knürr Miracel2
16
