2.
Die Prüfschraube aus der Seite des Getriebes entfernen und
sicherstellen, daß der Füllstand den unteren Rand des Lochs
erreicht. Bei niedrigem Ölstand ist die Füllschraube an der
Oberseite des Getriebegehäuses zu entfernen und ausreichend
Öl nachzufüllen, bis das Öl den unteren Lochrand in der Seite
erreicht.

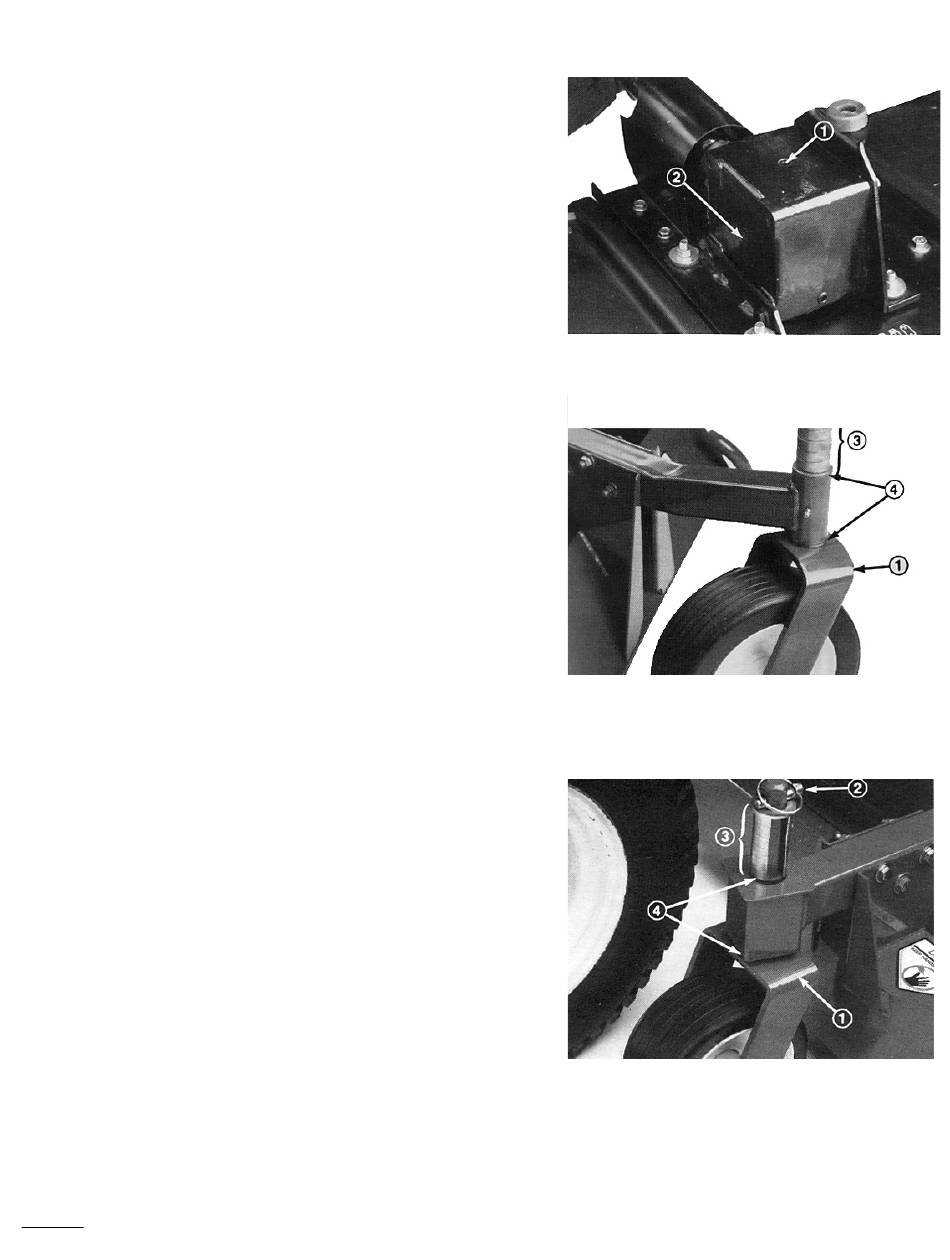

Einstellen der Schnitthöhe (Bild 2–3)
Die Schnitthöhe ist in Stufen von 1,3 cm zwischen 5 und 12,7 cm
einstellbar, indem eine gleiche Anzahl von Abstandsstücken von den
vorderen und hinteren Laufradgabeln entfernt oder auf diese
aufgesetzt. Die Tabelle unten vermittelt die Kombinations-
möglichkeiten der Abstandsstücke, die auf alle
Schnitthöheneinstellungen zutreffen.
Schnitthöhen-
Abstandsstücke unter dem Laufradarm
einstellung
Vorne
5 cm
0
6,3 cm
1
7,6 cm
2
8,9 cm
3
10,1 cm
4
11,4 cm
5
12,7 cm
6
1.
Den Motor anlassen und das Schnittwerk soweit anheben, daß
sich die Schnitthöhe einstellen läßt. Den Motor abstellen, wenn
das Schnittwerk angehoben ist.
LAUFRÄDER VORNE
1.
Den Klappstecker von der Spindelwelle entfernen und die
Spindel aus dem vorderen Laufradarm abziehen. Die
Unterlegscheibe von der Spindelwelle abziehen. Ausreichend
Abstandsstücke auf die Spindelwelle aufziehen, um die
gewünschte Schnitthöhe zu realisieren, dann die
Unterlegscheibe wieder auf die Welle schieben.
2.
Die Laufradspindel durch den vorderen Laufradarm einführen,
die andere Druckscheibe und die restlichen Abstandsstücke auf
die Spindel aufziehen, dann zum Absichern der Gruppe den
Klappstecker montieren.
LAUFRÄDER HINTEN
1.
Den Klappstecker von der Spindelwelle entfernen.
10
1.
Füllschraube
Hinten
0
1
2
3
4
5
6
1.
Laufrad vorne
2.
Klappstecker
3.
Abstandsstücke
4.
Druckscheiben
1.
Laufrad hinten
2.
Klappstecker
3.
Abstandsstücke
4.
Druckscheiben
Bild 1
2. Prüfschraube
Bild 2
Bild 3
