Relais-Selbstüberprüfung
Die Relais-Selbstüberprüfung muss nur durchgeführt werden, wenn das sicherheitsbezo-
gene Signal "Digital" genutzt wird.

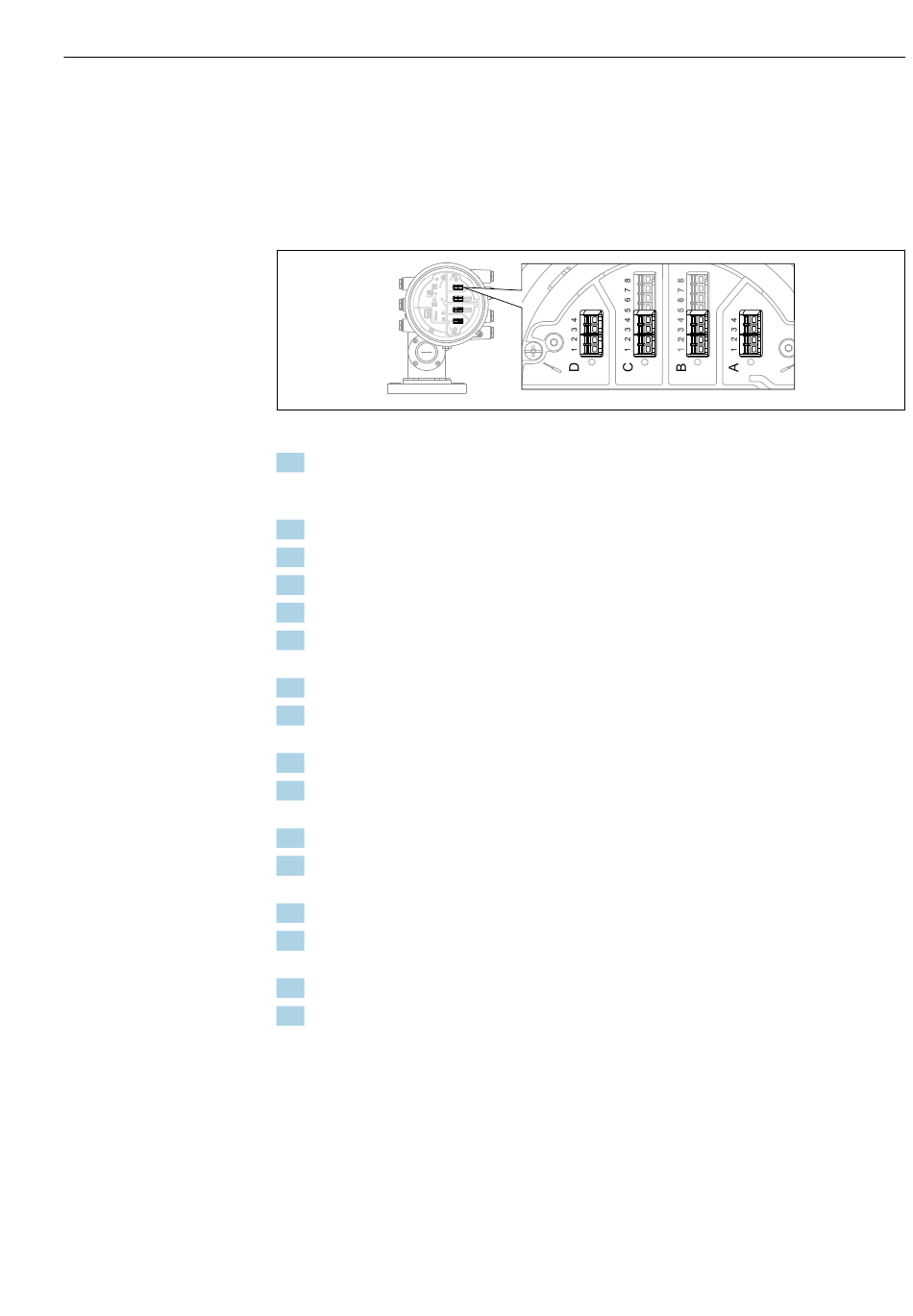

Beispiel für die Anschlussbezeichnung: Wenn das für die Sicherheitsfunktion genutzte IO
Modul Digital im Slot D installiert ist und die Kontakte 3 und 4 genutzt werden, ist für die
Bezeichnung Digital Xy-z Digital D3-4 einzusetzen.
1
E
2
1
CDI
i
1 3
F
2 4
1
G
2 HR
on
3
WP
POWER SIM
1. SIL-Betrieb deaktivieren. Navigieren zu: Setup → Erweitertes Setup → SIL/WHG deak-
tivieren und beim Parameter Schreibschutz rücksetzen den entsprechenden
Entriegelungscode eingeben (SIL: 7452).
2. Geräte-Selbsttest wie folgt durchführen. Navigieren zu: Setup → Erweitertes Setup
3. Einstellen: Ein/Ausgang = Digital Xy-z
4. Prüfen, ob Kontakt Typ = Öffner (SIL Werkseinstellung).
5. Einstellen: Ausgangs Simulation = Simulation Inaktiv.
6. Prüfen, ob der Kontakt geschlossen ist (Widerstand <1 Ω)zwischen den Kontakten Xy
und Xz.
7. Einstellen: Ausgangs Simulation = Fehler 1.
8. Prüfen, ob der Kontakt offen ist (Widerstand >1 MΩ) zwischen den Kontakten Xy
und Xz.
9. Einstellen: Ausgangs Simulation = Simulation Inaktiv.
10. Prüfen, ob der Kontakt geschlossen ist (Widerstand <1 Ω) zwischen den Kontakten
Xy und Xz.
11. Einstellen: Ausgangs Simulation = Fehler 2.
12. Prüfen, ob der Kontakt offen ist (Widerstand >1 MΩ) zwischen den Kontakten Xy
und Xz.
13. Einstellen: Ausgangs Simulation = Simulation Aktiv.
14. Prüfen, ob der Kontakt offen ist (Widerstand >1 MΩ) zwischen den Kontakten Xy
und Xz.
15. Einstellen: Ausgangs Simulation = Deaktivieren.
16. SIL-Betrieb wieder aktivieren gemäß "Geräteparametrierung für sicherheitsbezogene
Anwendungen" →  14, nur die Punkte 4, 5, 7, 8, 9. (Alle anderen Vorgaben dieses
Kapitels wurden im Rahmen der (Erst-)Inbetriebnahme/Parametrierung bzw. im
Rahmen dieser Wiederholungsprüfung durchführt.)
Die Prüfung gilt als bestanden, wenn die Relais-Durchgangswerte bei den Schritten 6-15
innerhalb der geforderten Genauigkeit liegen.
D
1 2 3 4
C
1 2 3 4 5 6 7 8
B 1 2 3 4 5 6 7 8
A 1 2 3 4
Einsatz in Schutzeinrichtungen
A0032860
