Datenblatt
Anwendungsbeispiele
Montage
Inbetriebnahme
Verdrahtung
2 | AI073386476654de-000703
AMV 150

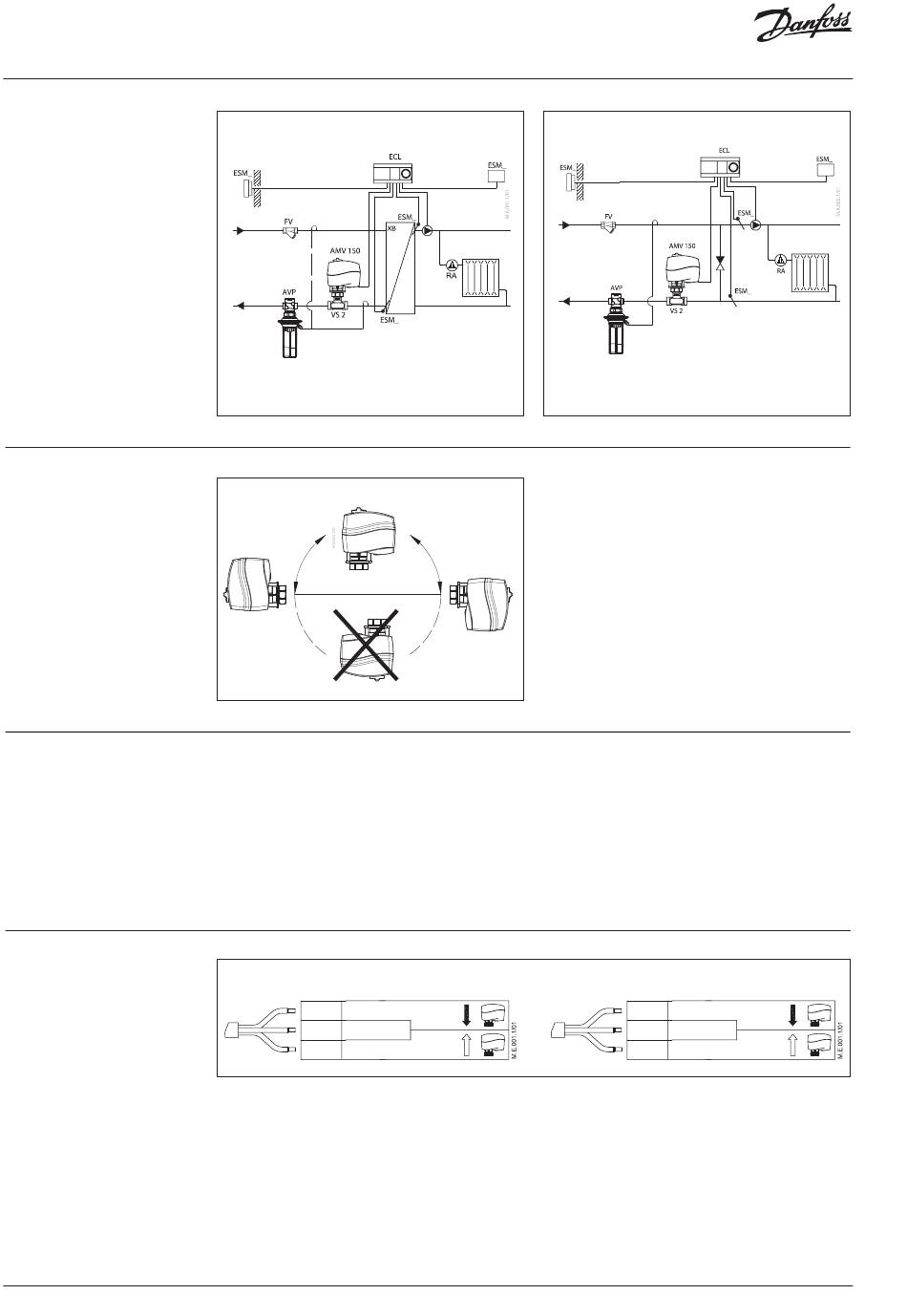

Indirekter Fernwärmeanschluss mit Wärmeübertrager
Nachdem die mechanische und elektrische
Montage (siehe Anleitung) abgeschlossen
wurde, nehmen Sie die notwendigen Tests
und Kontrollen vor:
- Stromversorgung einschalten.
- Ein Stellsignal anlegen und anhand der
Bewegungsrichtung der Kegelstange
den korrekten Lauf überprüfen.
Das Gerät ist jetzt betriebsbereit.
24 V
Grau
Antriebsstange ausfahrend
Schwarz Gemeinsam
Rot
Antriebsstange einfahrend
Direkter Fernwärmeanschluss
Mechanisch
Der Einbau des Stellantriebs muss mit horizontal
ausgerichteter Kegelstange oder stehend auf
dem Ventil erfolgen.
Elektrisch
Wichtig: Die mechanische Montage ist
abzuschließen, bevor Sie mit dem elektrischen
Anschluss beginnen.
Der Stellantrieb wird mit einem 1.5 m
Anschlusskabel geliefert.
230 V
Schwarz Antriebsstange ausfahrend
Blau
Gemeinsam
Braun
Antriebsstange einfahrend
© Danfoss | 2023.09
